Замена дисплея LCD Sony Xperia E C1505 C1504

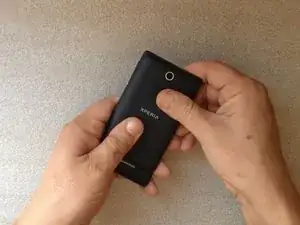

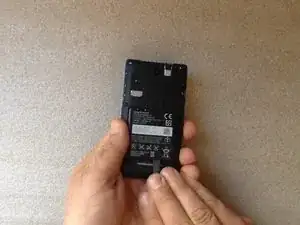

Выключите телефон и извлеките аккумулятор.

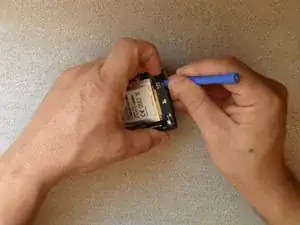

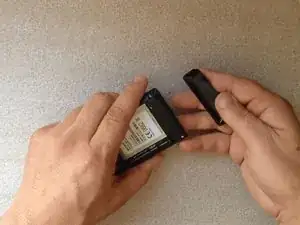

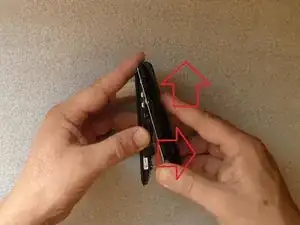

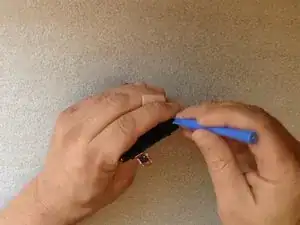

Нижняя маленькая рамка зафиксирована двумя фиксаторами.

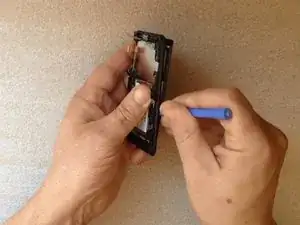

Для разборки рекомендуется использовать пластиковые инструменты.

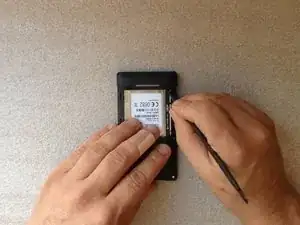

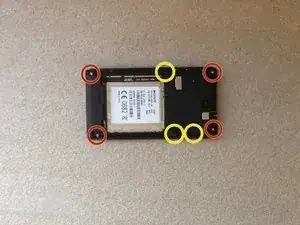

Имеется 4 серебристых винта и 3 чёрных винта.

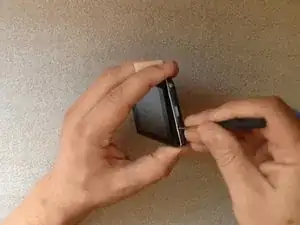

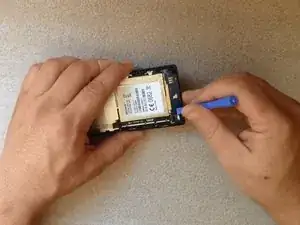

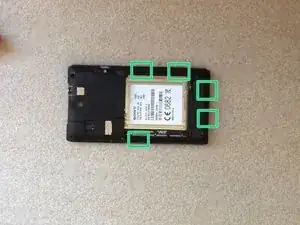

Задняя крышка удерживается пятью фиксаторами.

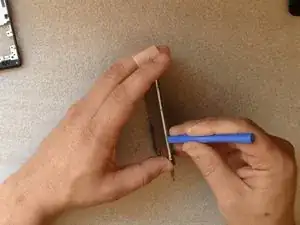

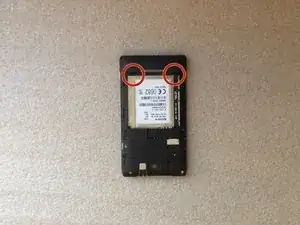

Два из них на нижней стороне отстёгиваются сложнее. Для их разблокировки можно использовать отвёртку или другой металлический инструмент.

Снимите заднюю крышку.

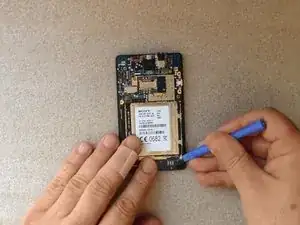

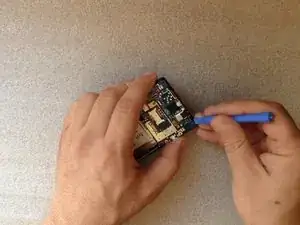

Пластиковым инструментом отсоедините по очереди:

Гибкий кабель дисплея LCD

Гибкий кабель сенсорного экрана

Гибкий кабель платы кнопок меню

Коаксиальный кабель антенны

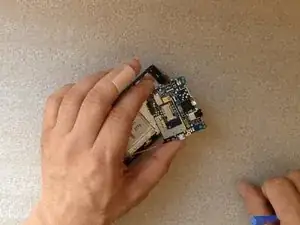

Осторожно извлеките основную плату.

Отсоедините другой конец гибкого кабеля и снимите плату кнопок.

Отклейте кнопку камеры.

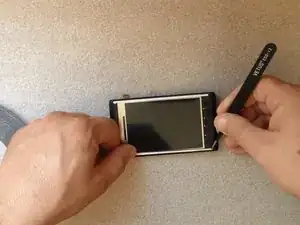

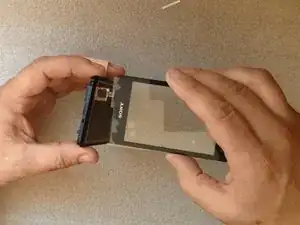

Сенсорный экран приклеен к рамке двухсторонним скотчем.

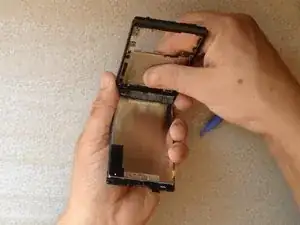

Пластиковыми инструментами аккуратно начните отсоединять.

В нижней части склейка прочнее, так как площадь соприкосновения больше.

Используйте тёплый воздух, чтобы процесс отклеивания прошёл легче и безопаснее.

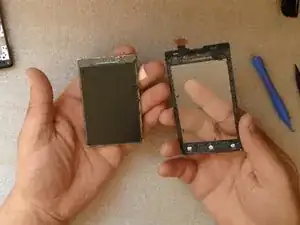

Пластиковым инструментом аккуратно отделите дисплей LCD от сенсорного экрана.

Удалите с дисплея LCD старый скотч.

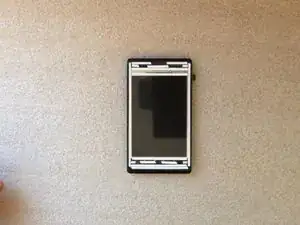

Установите новый дисплей LCD в рамку и наклейте скотч. Будьте осторожны — не заклейте отверстия (для динамика, кнопок меню и т. д.).

Установите сенсорный экран.

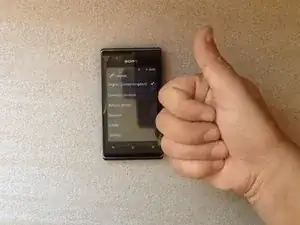

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

.
