Снятие внутреннего динамика (earpiece) iPhone 16

Дождитесь, пока заряд аккумулятора телефона не упадёт ниже 25%, поскольку заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона.

Удерживая кнопку питания и любую из клавиш громкости, выполните сдвиг для выключения телефона.

Если экран или заднее стекло сильно треснули, наклейте полоски упаковочной ленты внахлёст на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что в нижней кромке есть ровная область достаточного размера, чтобы присоска могла захватиться.

Используйте отвёртку P2 pentalobe, чтобы выкрутить два винта длиной 7,7 мм по обе стороны от разъёма для зарядки.

Если инструмент для поддевания вставлен слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить инструмент и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте инструмент для поддевания перманентным маркером.

Вы также можете отметить другие углы инструмента с разными расстояниями.

Альтернативно — приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продаёт специальный инструмент для разрезания клея дисплея в своём магазине запчастей.

Используйте фен или тепловую пушку, чтобы нагреть нижнюю кромку заднего стекла до едва ощутимого жара.

Вы также можете использовать iOpener для нагрева заднего стекла. Следуйте этим инструкциям, чтобы правильно нагреть и применить iOpener.

Прикрепите присоску к нижней кромке заднего стекла.

Поддерживая рамку одной рукой, тяните за ручку присоски сильным, равномерным усилием, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик инструмента для поддевания в образовавшийся зазор.

При рассечении клея, фиксирующего заднее стекло, не вставляйте инструмент глубже 3 мм, чтобы не повредить следующие элементы:

Тонкий кабель, соединяющий заднее стекло с телефоном, прямо рядом с кнопкой уменьшения громкости. Не вставляйте инструмент в эту область, чтобы не перерезать кабель.

Несколько пружинных контактов по периметру телефона.

Используйте фен или тепловую пушку, чтобы нагреть правую кромку заднего стекла до едва ощутимого жара.

Не вставляйте инструмент глубже 3 мм, чтобы не повредить пружинные контакты.

Проведите инструментом вокруг нижнего правого угла и до кнопки уменьшения громкости, чтобы отделить клей и освободить металлическую защёлку.

Не проводите дальше кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Вы услышите и почувствуете освобождение металлической защёлки при прохождении через неё.

Оставьте этот инструмент вставленным, чтобы клей не склеился снова.

Используйте фен или тепловую пушку, чтобы нагреть левую кромку заднего стекла до едва ощутимого жара.

Не вставляйте инструмент глубже 3 мм, чтобы не повредить пружинные контакты.

Вставьте второй инструмент для поддевания у нижнего края.

Проведите второй инструмент вокруг нижнего левого угла и вдоль левой кромки экрана, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете освобождение металлических защёлок при прохождении через них.

Оставьте этот инструмент вставленным в верхнем левом углу, чтобы клей не склеился снова.

Используйте фен или тепловую пушку, чтобы нагреть верхнюю кромку заднего стекла до едва ощутимого жара.

Не вставляйте инструмент глубже 3 мм, чтобы не повредить пружинные контакты.

Проведите вторым инструментом вокруг верхнего левого угла и вдоль верхней кромки, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете освобождение металлических защёлок при прохождении через них.

Продолжайте проводить инструментом вокруг верхнего правого угла, пока не дойдёте до кнопки Action.

Оставьте этот инструмент вставленным, чтобы клей не склеился снова.

На этом этапе заднее стекло должно быть освобождено от рамки. Если стекло всё ещё застряло, пройдитесь инструментом по периметру снова, чтобы проверить пропущенные участки клея или защёлки.

Откройте заднее стекло вправо от телефона, чтобы отделить оставшийся клей.

Поддержите заднее стекло чистым, прочным предметом.

Удалите инструменты для поддевания перед продолжением.

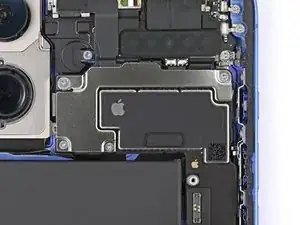

Используйте отвертку треугольной формы Y000, чтобы выкрутить два винта длиной 1 мм, закрепляющие крышку среднего разъёма.

Вставьте кончик лопатки в любой вырез на крышке среднего разъёма.

Сдвиньте крышку в направлении левого края телефона и освободите её защёлку из гнезда на плате.

Снимите крышку.

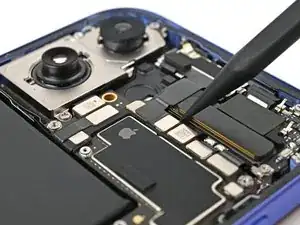

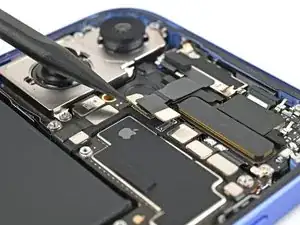

Используйте кончик лопатки, чтобы приподнять и отсоединить пресс‑разъём аккумулятора press connector.

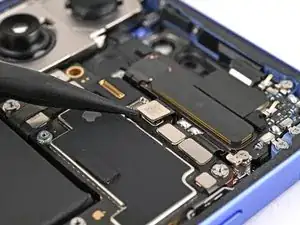

Используйте кончик лопатки, чтобы приподнять и отсоединить пресс‑разъём катушки беспроводной зарядки.

Поднимите заднее стекло с рамки и снимите его.

Используйте отвертку, чтобы выкрутить четыре винта, удерживающие верхнюю планку:

Один винт Phillips длиной 3.5 мм

Два винта Phillips длиной 1.4 мм

Один винт треугольной формы Y000 длиной 1.0 мм

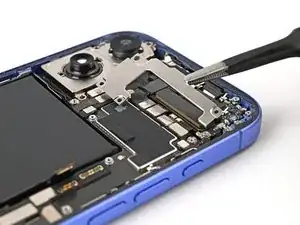

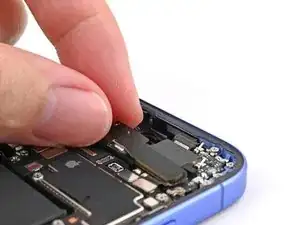

С помощью пинцета или пальцами снимите верхнюю планку.

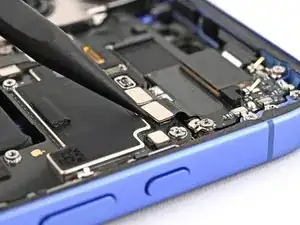

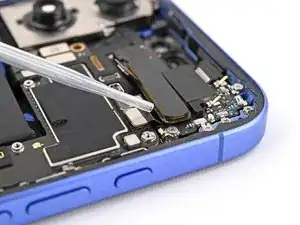

Используйте кончик лопатки, чтобы приподнять и отсоединить два пресс‑разъёма фронтальной камеры.

Второй пресс‑разъём находится под первым.

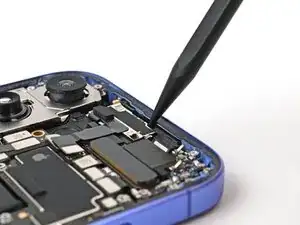

Вставьте кончик лопатки между верхним краем фронтальной камеры и рамкой.

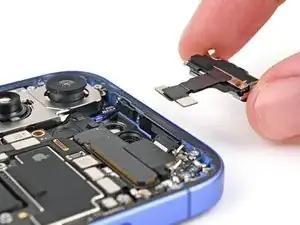

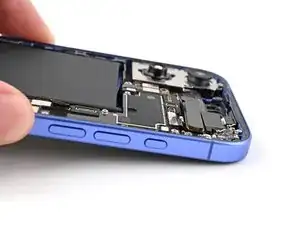

Поднимите фронтальную камеру из рамки и снимите её.

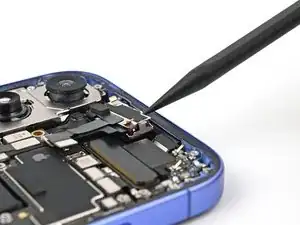

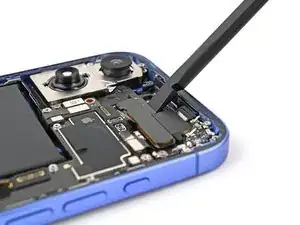

Используйте кончик лопатки, чтобы приподнить и отсоединить пресс‑разъём антенны 5G mmWave.

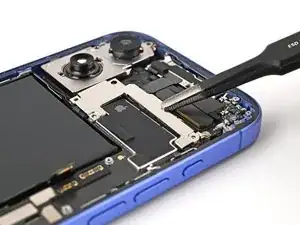

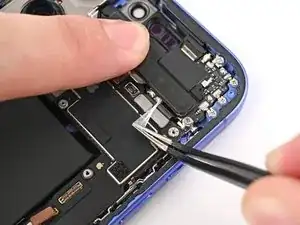

Используйте изогнутые пинцеты, чтобы захватить чёрную вытяжную ленту в правом нижнем углу антенны 5G mmWave.

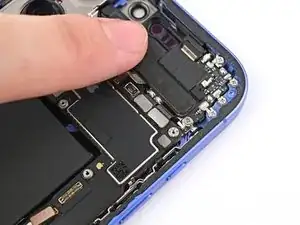

Прижмите антенну свободной рукой и с помощью пинцета медленно и равномерно вытяните тянущуюся клейкую ленту под малым углом. Дайте ей достаточно времени, чтобы растянуться и отклеиться из‑под антенны.

Чтобы лучше захватить клейкую ленту, можно обернуть её вокруг кончика пинцета во время вытягивания.

Если клейкая лента оторвётся, попытайтесь подцепить её пинцетом и продолжить вытягивание.

Если вы не сможете достать ленту, выполните следующие два шага для альтернативного метода. В противном случае пропустите следующие два шага.

Нанесите несколько капель изопропилового спирта (>90%) на нижний край антенны 5G mmWave.

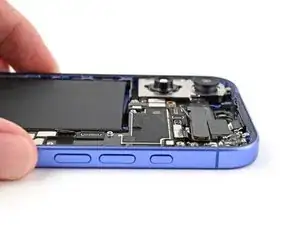

Поднимите нижний край телефона, чтобы изопропиловый спирт затёк под антенну.

Подождите одну минуту, чтобы клей ослаб.

Вставьте плоский конец лопатки под верхний левый край антенны 5G mmWave, рядом с вырезом под фронтальную камеру.

Подденьте антенну, чтобы отделить клей.

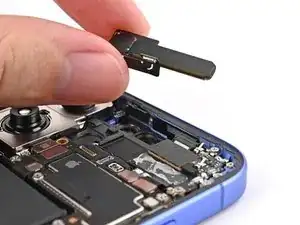

Поднимите антенну 5G mmWave с динамика для разговора и снимите её.

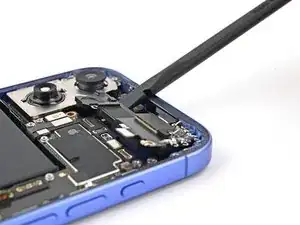

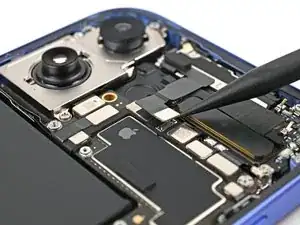

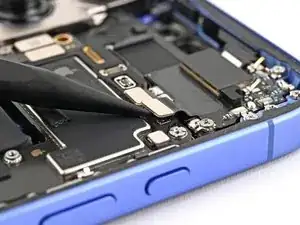

Используйте кончик лопатки, чтобы приподнять и отсоединить пресс‑разъём динамика для разговора.

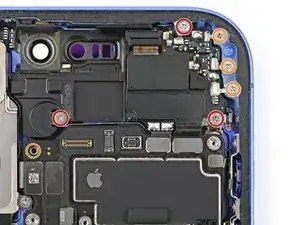

Используйте отвертку Phillips, чтобы выкрутить шесть винтов, удерживающих динамик для разговора:

Три винта длиной 2.0 мм

Три винта длиной 1.4 мм

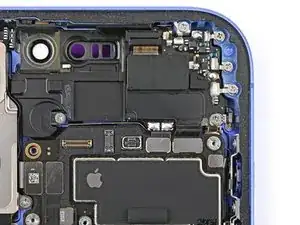

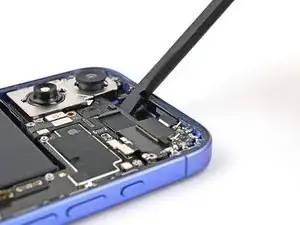

Вставьте плоский конец лопатки под верхний край динамика для разговора, рядом с вырезом под фронтальную камеру.

Подденьте динамик для разговора, чтобы отделить его от квадратного выреза в верхнем крае рамки.

Если боковой пресс‑разъём антенны оторвётся, убедитесь, что вы его снова подключили.

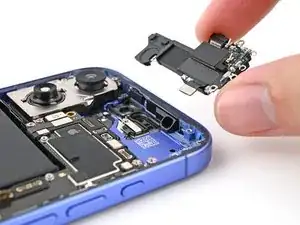

Снимите динамик для разговора.
