Снятие заднего модуля камеры iPhone 16

Дайте батарее телефона разрядиться ниже 25%, поскольку заряженная литий‑ионная батарея представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок регулировки громкости, затем проведите, чтобы выключить телефон.

Если экран или заднее стекло сильно треснули, наложите перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточно большая для присоски.

С помощью отвёртки P2 с пенталобным наконечником отвинтите два винта длиной 7,7 мм по обе стороны порта зарядки.

Если вставить инструмент слишком глубоко, пластиковая лопатка для вскрытия может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки с разными отметками.

Альтернативно приклейте монету к лопатке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Для резки клея для безопасного разрезания клея дисплея в своём магазине самопомощи.

Используйте фен или термофен, чтобы нагреть нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Вы также можете использовать iOpener для нагрева заднего стекла. Следуйте этим инструкциям, чтобы правильно нагреть и применить iOpener.

Прикрепите присоску к нижнему краю заднего стекла.

Поддерживая корпус одной рукой, сильно и ровно потяните за ручку присоски, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик лопатки в зазор.

При разрезании клея, крепящего заднее стекло, не вставляйте лопатку глубже 3 мм, чтобы не повредить следующие области:

Тонкий кабель, соединяющий заднее стекло с телефоном, рядом с кнопкой уменьшения громкости. Не вставляйте лопатку в эту область, чтобы не перерезать кабель.

Несколько пружинных контактов по периметру телефона.

Используйте фен или термофен, чтобы нагреть правый край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить пружинные контакты.

Проведите лопаткой вокруг нижнего правого угла к кнопке уменьшения громкости, чтобы отделить клей и освободить металлическую защёлку.

Не проводите дальше кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Вы услышите и почувствуете, как металлическая защёлка освобождается при прохождении.

Оставьте эту лопатку вставленной, чтобы клей не слипся снова.

Используйте фен или термофен, чтобы нагреть левый край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить пружинные контакты.

Вставьте вторую лопатку у нижнего края.

Проведите вторую лопатку вокруг нижнего левого угла и вдоль левого края экрана, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки освобождаются при прохождении.

Оставьте эту лопатку вставленной в верхнем левом углу, чтобы клей не слипся снова.

Используйте фен или термофен, чтобы нагреть верхний край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить пружинные контакты.

Проведите вторую лопатку вокруг верхнего левого угла и вдоль верхнего края, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки освобождаются при прохождении.

Продолжайте проводить лопатку вокруг верхнего правого угла, пока не дойдёте до кнопки Действие.

Оставьте эту лопатку вставленной, чтобы клей не слипся снова.

На этом этапе заднее стекло должно быть свободно от рамки. Если заднее стекло остаётся застрявшим, пройдитесь лопаткой по периметру, чтобы проверить пропущенные участки клея или защёлки, которые не освободились.

Откиньте заднее стекло вправо от телефона, чтобы отделить оставшийся клей.

Поддержите заднее стекло чистым, прочным предметом.

Удалите лопатки перед продолжением.

Используйте отвертку три-точечной формы Y000, чтобы выкрутить два винта длиной 1 мм, удерживающих крышку среднего разъёма.

Вставьте наконечник лопатки в любой вырез на крышке среднего разъёма.

Сдвиньте крышку влево к краю телефона и освободите её защёлку из посадочного места на плате.

Снимите крышку.

Используйте наконечник лопатки, чтобы приподнять и отключить нажимной разъём батареи press connector.

Используйте наконечник лопатки, чтобы приподнять и отключить нажимной разъём катушки беспроводной зарядки.

Поднимите заднее стекло с рамы и снимите его.

Используйте отвертку, чтобы выкрутить четыре винта, фиксирующие верхний кронштейн:

Один винт Phillips длиной 3.5 мм

Два винта Phillips длиной 1.4 мм

Один винт три-точечной формы Y000 длиной 1.0 мм

Используйте пинцет или пальцы, чтобы снять верхний кронштейн.

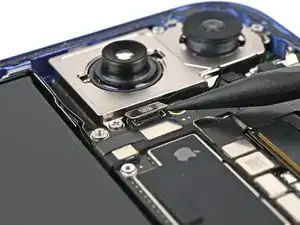

Используйте наконечник лопатки, чтобы приподнять и отключить нажимной разъём модуля задней камеры.

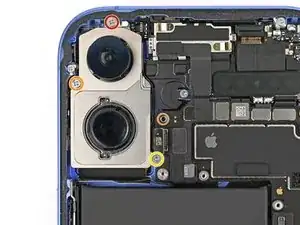

Используйте отвертку Phillips, чтобы выкрутить три винта, фиксирующие модуль задней камеры:

Один винт длиной 2.3 мм

Один винт длиной 4.7 мм

Один винт длиной 3.2 мм

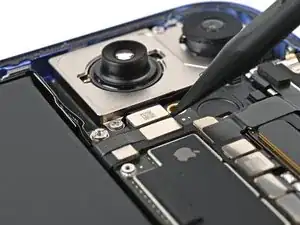

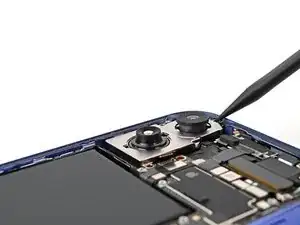

Вставьте наконечник лопатки в отверстие верхнего винта в модуле задней камеры.

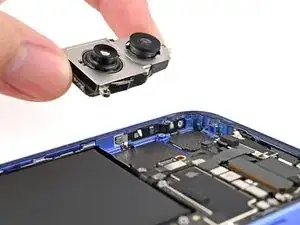

Поднимите модуль задней камеры из рамы и снимите его.
