Замена сборки логической платы Samsung SCH-U340

Поверните телефон так, чтобы задняя сторона была обращена к вам.

Нажмите на верхнее углубление и сдвиньте заднюю крышку вниз.

Вытяните аккумулятор из углубления внизу и вытащите его.

Уберите аккумулятор в сторону.

Внешний корпус состоит из двух отдельных частей — верхней и нижней половин устройства. Верхняя часть корпуса удерживается на месте с помощью комбинации винтов и зажимов.

Сначала удалите пластиковые заглушки, закрывающие винты, с помощью лопатки.

Под заглушками находятся два маленьких винта, которые можно удалить с помощью маленькой крестовой отвертки.

Винты нужно будет вытащить после их откручивания из-за их размера.

Будьте осторожны, чтобы не потерять винты, так как они маленькие и имеют тенденцию катиться.

Внешняя крышка теперь закреплена семью зажимами: один крупный зажим (отмечен красным) и семь меньших зажимов (отмечены оранжевым).

Чтобы начать удаление внешней крышки, сначала подденьте крупный зажим с помощью плоского предмета.

Смотрите следующий слайд для деталей по меньшим зажимам.

Продолжайте поддевать каждый меньший зажим, проявляя осторожность, чтобы не сломать зажимы.

Если случится беда и зажим сломается, внешняя крышка все еще может быть установлена на место, при условии, что большинство зажимов по-прежнему целы.

После удаления последнего зажима аккуратно потяните за внешнюю крышку, чтобы снять ее.

Не тяните слишком сильно, иначе можете повредить провода, соединенные с динамиком.

Нижняя крышка крепится четырьмя винтами в углах отсека для аккумулятора. Удалите эти винты.

Используйте лопатку, чтобы поддеть заднюю сборку от устройства.

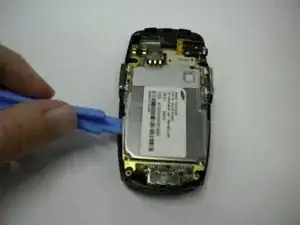

Используйте лопатку, чтобы поддеть логическую плату из корпуса.

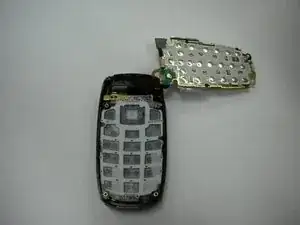

Поверните сборку логической платы из корпуса, будьте осторожны, чтобы не сломать кабель VGA.

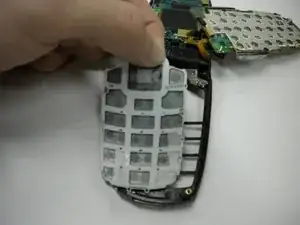

Поднимите клавишу номера прямо вверх из корпуса.

Уберите клавишу номера в сторону.
