Разборка зарядного порта и разъёма питания Nokia 3560

В этом руководстве показано, как снять зарядный порт и разъём питания с Nokia 3560.

Шаг 1

Нажмите на фиксатор внизу крышки, чтобы освободить защёлку.

После освобождения защёлки поднимите крышку с телефона.

Снимите переднюю панель с корпуса телефона.

Поднимите клавиатуру и снимите её с телефона.

Экран крепится к корпусу шестью винтами.

Отвинтите шесть винтов отверткой Torx (бит с шестью лучами в форме звезды).

Вставьте плоскую отвёртку между чёрным корпусом и пластиковым слоем.

Отожмите слои друг от друга. ЖК-дисплей и пластиковый слой выйдут как единое целое.

После снятия винтов плату можно вынуть из корпуса вручную.

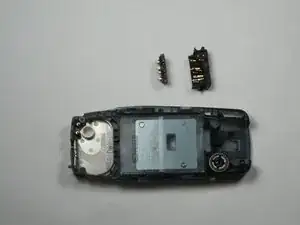

Эти две детали можно снять пальцами.

Следите за тем, чтобы не сгибать металлические контакты.

Для сборки устройства выполните эти действия в обратном порядке.
