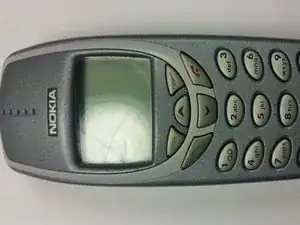

Замена экрана Nokia 3360

Нажмите большим пальцем на заднюю часть телефона. Затем сдвиньте заднюю крышку вверх, к верхней части телефона.

Снимите заднюю крышку с телефона.

Чтобы освободить батарею, одновременно нажмите на две фиксаторы, расположенные непосредственно над батареей, в направлении верхней части телефона.

Поднимите батарею и выньте её из телефона.

Примечание: при сборке телефона обратитесь ко второй фотографии. Нижняя часть батареи с тремя квадратными отверстиями должна совпадать с выступающими штырьками телефона.

Используйте лопаточку у нижней части телефона, чтобы аккуратно отсоединить переднюю панель от тёмно-серой рамки телефона.

При отделении панели удерживайте рамку телефона вниз.

Отделите переднюю панель от серой рамки телефона.

Удалите шесть винтов отверткой T6. (обратитесь ко второй фотографии, чтобы облегчить распознавание головки отвертки T6).

ПРИМЕЧАНИЕ: при сборке устройства не затягивайте винты чрезмерно.

Положите телефон экраном вниз на ровную поверхность.

Введите плоский край лопаточки в зазор на боковой стороне, прямо над экраном. (см. изображение для размещения лопаточки).

Продолжайте вдавливать лопаточку в зазор.

Раздвиньте панели до отделения крышки от остальной части телефона. Будьте осторожны, не прикладывайте чрезмерного усилия.

Продолжайте оттягивать переднюю крышку от остальной части телефона. (см. вторую фотографию для результата) Отметка предвещает то, что будет использоваться в следующем шаге.

Найдите разъём зарядного устройства. (см. изображение с маркером)

Аккуратно поднимите разъём зарядного устройства вверх, чтобы отсоединить его.

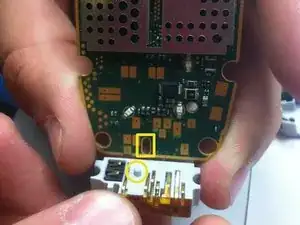

ПРИМЕЧАНИЕ: при повторной сборке разъём зарядного устройства должен располагаться внизу телефона. У разъёма есть выступающий штырёк, который входит в плату. (см. третье изображение)

После того как разъём зарядного устройства извлечён, переходите к снятию логической платы.

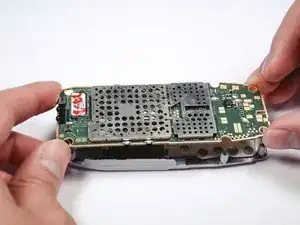

Чтобы снять логическую плату, схватите за четыре угла платы и поднимите её из передней внутренней части корпуса.

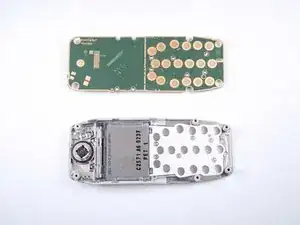

Обратите внимание на второе фото: логическая плата перевёрнута стороной с кнопками вверх.

Примечание: при сборке логическая плата должна быть установлена правильно. Сторона с кнопками и круговыми выемками должна быть направлена вниз, совмещаясь с круглыми отверстиями во внутреннем корпусе.

Не прикасайтесь к стеклянной части экрана.

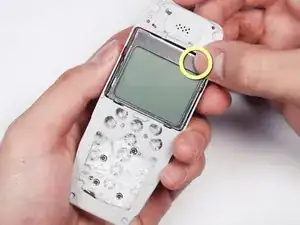

Чтобы вынуть экран из переднего внутреннего корпуса, удерживайте передний корпус одной рукой, а другой нажмите на верхний металлический край экрана, пока экран не отделится.

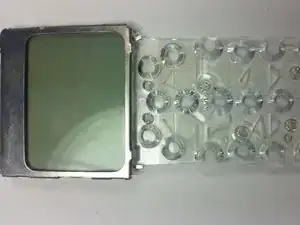

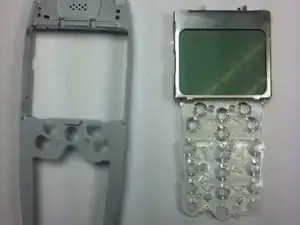

Экран и внутренняя рамка клавиатуры образуют единое целое. (см. второе изображение)

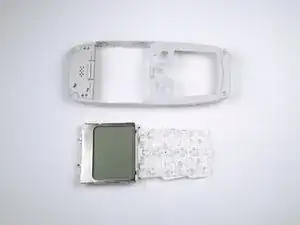

Теперь, когда экран отделён, вы можете заменить экран.

После замены экрана соберите телефон в обратном порядке, следуя дополнительным замечаниям, приведённым в некоторых шагах.
