Разборка вибратора Nokia 3560

В этом руководстве показано, как извлечь вибратор из Nokia 3560.

Шаг 1

Нажмите на рычаг освобождения внизу крышки.

После того как рычаг будет освобожден, поднимите крышку с телефона.

Снимите переднюю панель с корпуса телефона.

Снимите клавиатуру с телефона.

Экран удерживается на корпусе шестью винтами.

Открутите шесть винтов с помощью отвертки Torx (с шестигранным битом).

Вставьте плоскую отвертку между черным корпусом и пластиковым слоем.

Отделите слои. ЖК-экран и пластиковый слой будут подниматься вместе.

После снятия винтов логическая плата может быть извлечена из корпуса вручную.

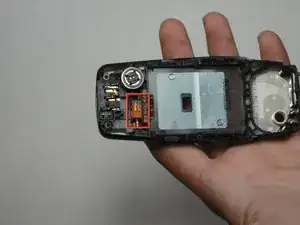

Оранжевая деталь — это вибратор.

Он ничем не закреплен.

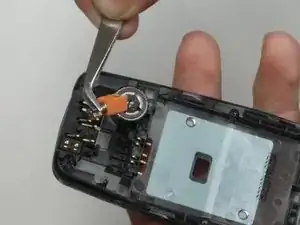

Удалите с помощью пинцета.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
