Разборка внутренних компонентов Nokia 3395
Мы теперь разберём внутренности телефона, включая считыватель SIM-карт, вибромотор, кнопку включения, динамик, блок питания/микрофон и разъём батареи.
Шаг 1
Выключите телефон.
Держите телефон и аккуратно нажмите на белую кнопку, расположенную в нижней части телефона.
Удерживая кнопку, сдвиньте заднюю крышку вверх, чтобы открыть её.
Шаг 2
Найдите серые кнопки под батареей (показано).
Разведите кнопки одновременно в стороны — батарея выскочит.
Извлеките батарею из телефона.
Шаг 3
Нажмите двумя большими пальцами два чёрных флажка на стороне вперёд. Это освободит лицевую панель.
Переверните устройство и отожмите лицевую панель.
Шаг 4
Удалите шесть винтов T6.
Шаг 5
Вставьте лопатку между модулем экрана и корпусом телефона.
Раздвиньте, как показано. Избегайте повреждения модуля экрана — снимая экран, действуйте медленно.
Шаг 6
Снимите плату логики, как показано.
Шаг 7

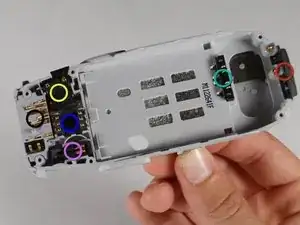

Используйте следующую легенду, чтобы определить расположение каждого компонента:
Блок микрофона/питания.
Вибромотор.
Считыватель SIM-карт.
Аудиодинамик.
Кнопка включения.
Разъём батареи.
Шаг 8

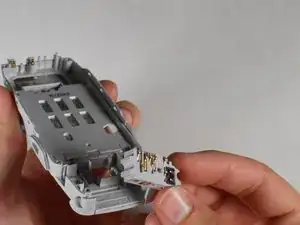

Вставьте лопатку между блоком питания/микрофоном и корпусом телефона.
Подденьте, как показано, и снимите блок питания/микрофон.
Шаг 9
После обнаружения следующие компоненты легко извлечь вручную, потянув их.
Блок микрофона/питания.
Вибромотор.
Считыватель SIM-карт.
Аудиодинамик.
Кнопка включения.
Разъём батареи.
Шаг 10

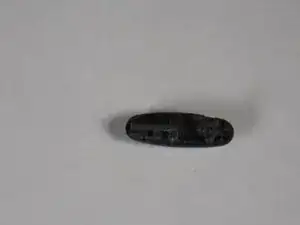

Аудиодинамик.
Шаг 11

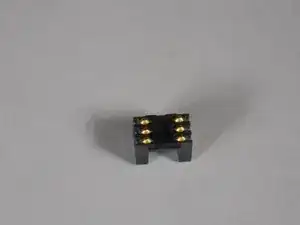

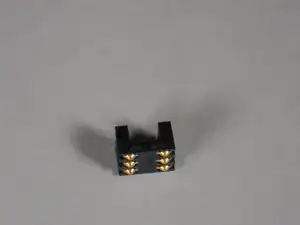

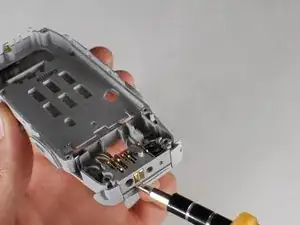

Считыватель SIM-карт.
Шаг 12

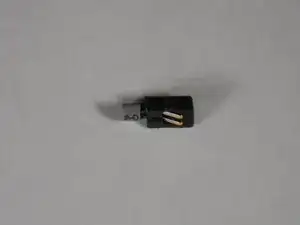

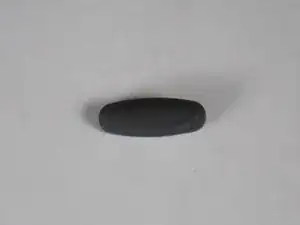

Вибромотор.
Шаг 13

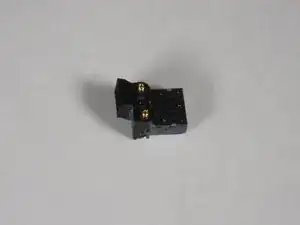

Кнопка включения.
Шаг 14

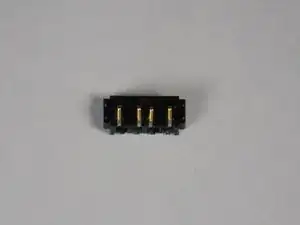

Разъём батареи.
Заключение
Чтобы собрать устройство обратно, выполняйте эти инструкции в обратном порядке.
