Разборка микрофона Nokia 3560

В этом руководстве показано, как снять микрофон с Nokia 3560.

Шаг 1

Нажмите на защелку внизу крышки.

После освобождения защелки поднимите крышку с телефона.

Снимите переднюю обложку с корпуса телефона.

Снимите клавиатуру с телефона.

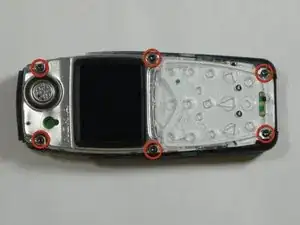

Экран фиксируется к корпусу шестью винтами.

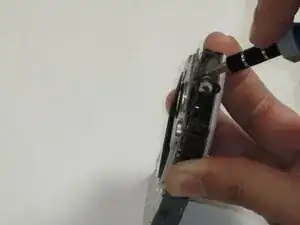

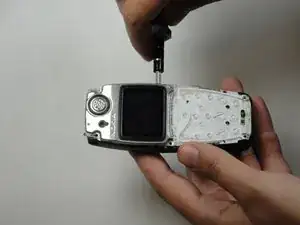

Открутите шесть винтов отверткой с торцевым наконечником (звездообразный бит с шестью гранями).

Вставьте плоскую отвертку между черным корпусом и пластиковой накладкой.

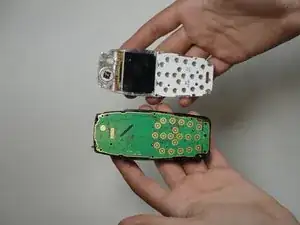

Отделите слои. ЖК-дисплей и пластиковая накладка поднимутся как одно целое.

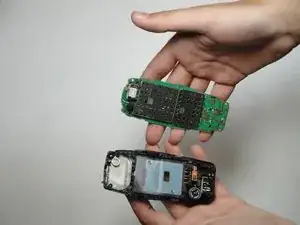

После снятия винтов материнская плата может быть поднята вручную.

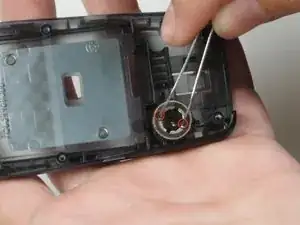

Используйте пинцет, чтобы надежно захватить микрофон, затем потяните.

Будьте осторожны, чтобы не удалить металлические штыри.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
