Замена экрана Samsung Galaxy A03s
Используйте это руководство, чтобы заменить треснувший или разбитый экран на американской версии Samsung A03s.
В этом руководстве мы будем использовать восстановленный экран с заранее установленной рамкой.
Перед началом ремонта обязательно проверьте новый экран, чтобы определить, какие мелкие компоненты уже установлены. Некоторые шаги этого руководства можно пропустить, если вы используете экран с заранее установленными компонентами.
Примечание: В этом руководстве мы будем переносить компоненты на новый экран с рамкой. Если ваш экран не поставляется с предустановленной рамкой, эта процедура не подойдёт.
Примечание: Американская версия этого телефона немного отличается от международной версии. В целом вы всё ещё можете следовать этому руководству, но некоторые компоненты могут выглядеть немного иначе.
Примечание: Для этого ремонта мы будем извлекать аккумулятор и переносить его на новую сборку экрана. Если аккумулятор вздут, примите соответствующие меры предосторожности. До открытия телефона разрядите аккумулятор до 25% или ниже. Аккумулятор может загореться и/или взорваться при проколе.
Шаг 1

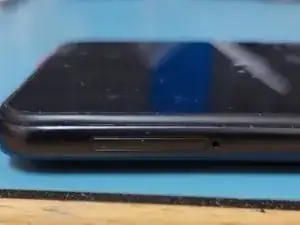

Извлеките SIM-карту, вставив инструмент для извлечения SIM-карты в отверстие лотка SIM-карты.
Шаг 2

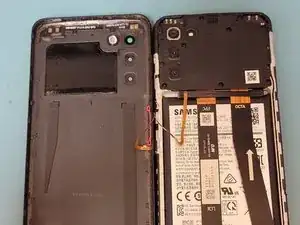

Эта крышка закреплена серией пластиковых защёлок, прикрепляющих её к рамке. Используйте инструмент для вскрытия, чтобы аккуратно поддеть и снять пластиковую заднюю крышку.
Будьте осторожны при вводе инструмента рядом с кнопкой питания. Эта кнопка содержит датчик отпечатка пальца с шлейфом, прикреплённым к задней крышке. Не повредите этот шлейф при снятии задней крышки.
Шаг 3

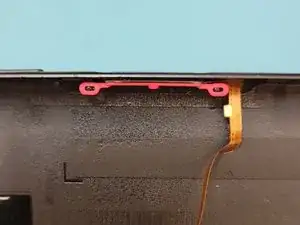

Две пластиковые защёлки на задней крышке удерживают кнопку питания на месте. Отсоедините кнопку питания от задней крышки.
Шаг 4

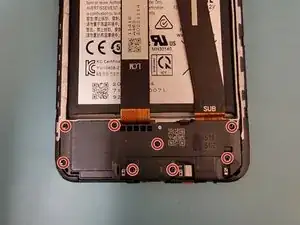

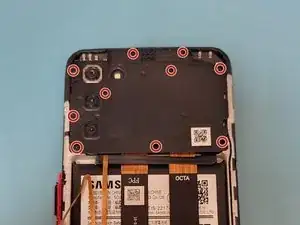

18 винтов крепят кронштейн объективов камеры и громкоговоритель. Все винты одинакового размера. Используйте крестообразную отвёртку (Phillips), чтобы удалить 18 винтов, крепящих кронштейн объективов камеры и громкоговоритель.
Шаг 5

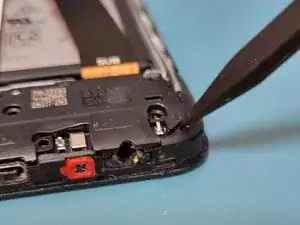

Используйте лопатку, чтобы приподнять и снять кронштейн объективов камеры и громкоговоритель.
Шаг 6

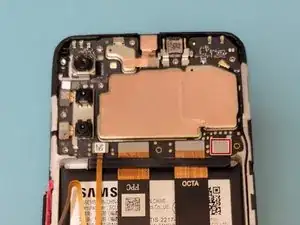

Отключите разъём аккумулятора с помощью лопатки.
Шаг 7

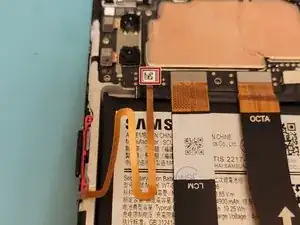

Используйте лопатку, чтобы отсоединить шлейф кнопки питания. Снимите кнопку питания.
Шаг 8

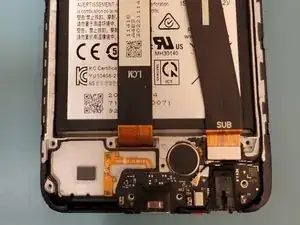

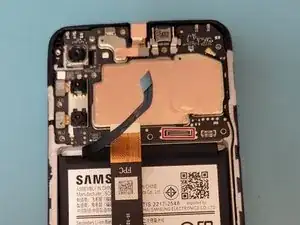

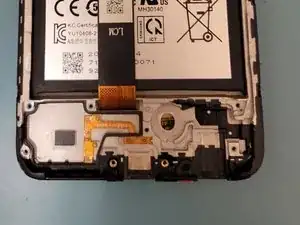

Используйте лопатку, чтобы отсоединить и снять шлейф основной платы.
Шаг 9

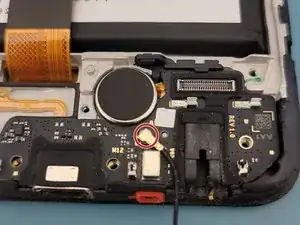

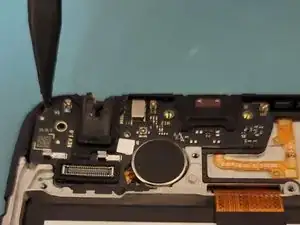

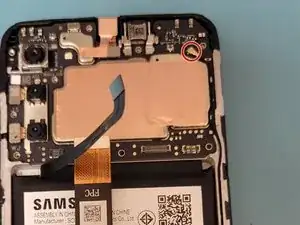

Используйте пинцет, чтобы отсоединить и снять чёрный антенный кабель на основной плате и плате зарядки.
Шаг 10

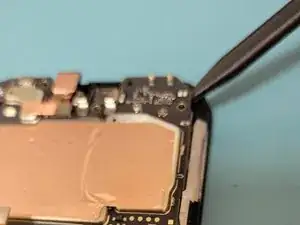

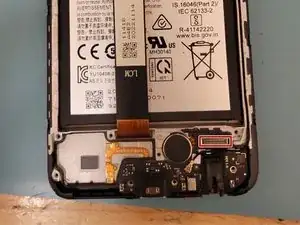

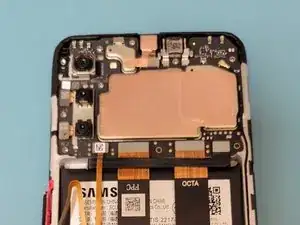

Используйте лопатку, чтобы приподнять и снять основную плату и плату зарядки.
Шаг 11

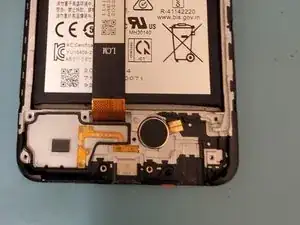

Используйте нагрев и/или изопропиловый спирт, чтобы снять вибромотор.
Шаг 12

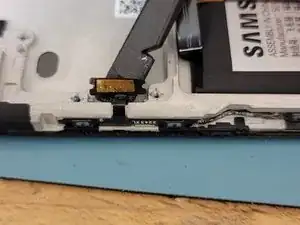

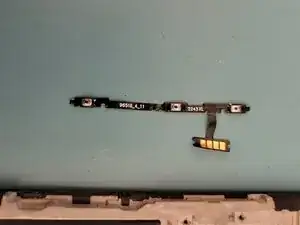

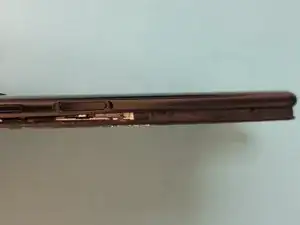

Используйте нагрев и/или изопропиловый спирт, чтобы снять шлейф кнопок регулировки громкости.
Шаг 13

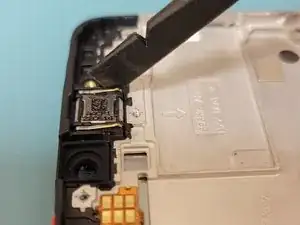

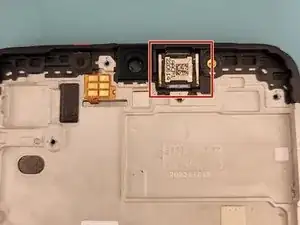

Используйте лопатку, чтобы снять разговорный динамик.
Шаг 14

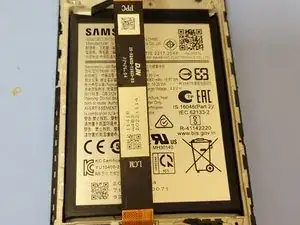

Используйте нагрев и изопропиловый спирт, чтобы снять аккумулятор.
Будьте осторожны, чтобы не проколоть аккумулятор при его извлечении.
Под аккумулятором много клея, и его бывает трудно снять. Вы можете просунуть тонкую пластиковую карту под аккумулятор, чтобы помочь разорвать клей.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
