Замена задней камеры Nokia N70

Поверните телефон так, как показано на изображении.

Нажмите кнопку пластиковой вскрывающей инструментом и сдвиньте заднюю крышку вниз относительно телефона.

Снимите крышку аккумулятора, оттянув её от телефона.

Вставьте пластиковый вскрывающий инструмент в отмеченное место.

Поднимите сторону аккумулятора, ближайшую к нижнему краю телефона, используя пластиковый вскрывающий инструмент.

Извлеките аккумулятор из телефона.

Вставьте пластиковый вскрывающий инструмент в указанные области между передней и задней крышками.

Подденьте каждую из угловых частей пластиковым вскрывающим инструментом, пока передняя панель полностью не отделится.

Поверните телефон так, чтобы клавиатура находилась перед вами.

Снимите клавиатуру, оттянув её от корпуса телефона.

Используя отвёртку Torx T6, выкрутите шесть винтов Torx длиной 15 мм.

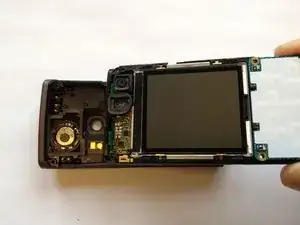

Отделите переднюю панель от задней, подняв нижнюю часть передней панели под углом 45 градусов.

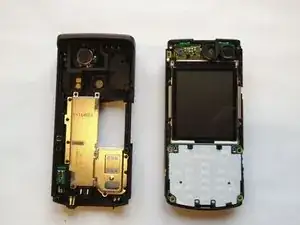

Снимите переднюю панель, оттянув её от телефона под углом 45 градусов.

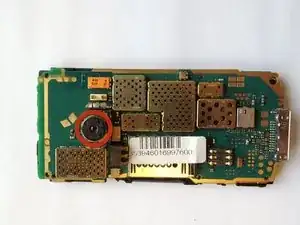

Переверните переднюю панель и найдите заднюю печатную плату.

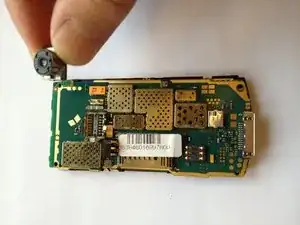

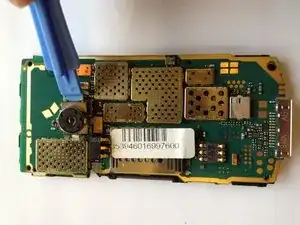

Найдите заднюю камеру и с помощью пластикового вскрывающего инструмента аккуратно поднимите камеру из посадочного места.

Внимание: Будьте осторожны при извлечении камеры, так как соединения хрупкие.
