Замена плат материнской платы Power Mac G4 Quicksilver

Ручка для открытия компьютера находится на верхней части правой боковой панели.

Схватите круговую ручку и тяните на себя.

Ваш компьютер теперь открыт и готов к ремонту.

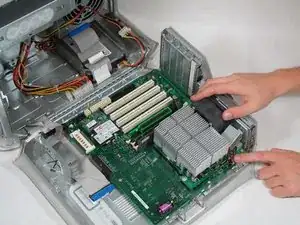

Это видеопередатчик вашего Power Mac G4.

Начните с удаления винта, удерживающего карту к корпусу, как показано.

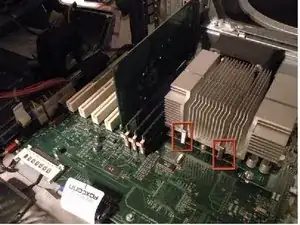

Перед тем, как поднять карту, этот небольшой пластиковый фиксатор необходимо отвести назад, полностью освободив его.

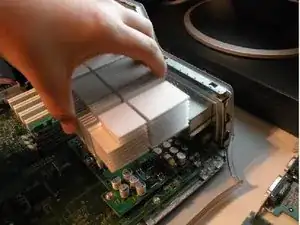

Снимая фиксатор и винт, поднимите карту прямо вверх.

При установке карты обратно следите за тем, чтобы прижимать её равномерно сверху большими пальцами. Это предотвратит повреждение карты.

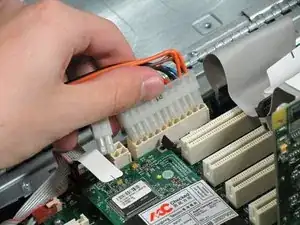

Отключите оба питания и IDE-кабель от материнской платы.

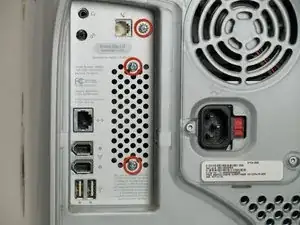

Удалите три винта, удерживающие вентилятор материнской платы и разъем модема к корпусу.

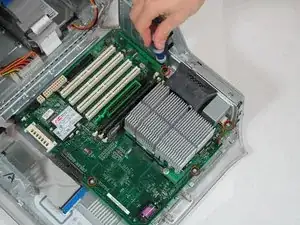

Удалите четыре винта, чтобы освободить материнскую плату от корпуса.

Перевод руководства с ifixit.com
