Замена центрального процессора Power Mac G4 Quicksilver

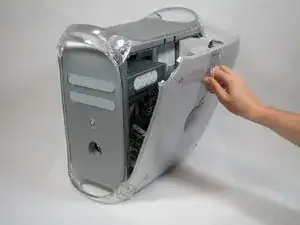

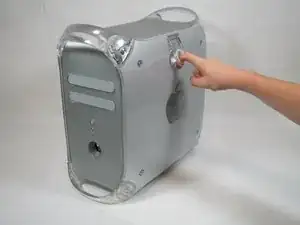

Ручка для открытия компьютера расположена сверху правой боковой панели.

Возьмитесь за круглую ручку и потяните наружу.

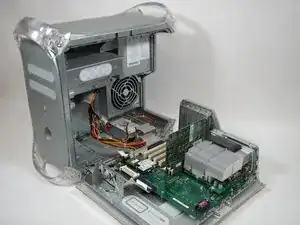

Ваш компьютер теперь открыт и готов к ремонту.

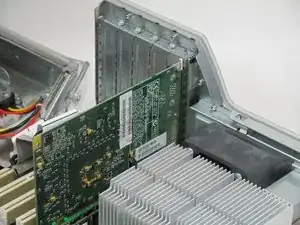

Это видеоплата вашего Power Mac G4.

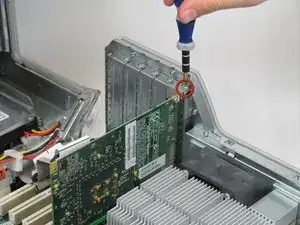

Начните с удаления винта, крепящего плату к шасси, как показано.

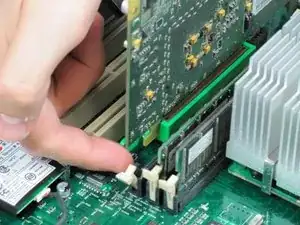

Перед извлечением платы необходимо отвести назад эту маленькую пластиковую защёлку, полностью освободив её.

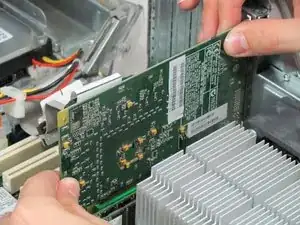

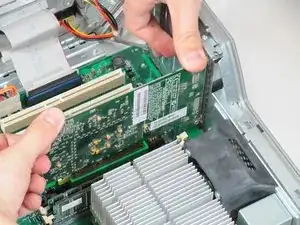

После снятия защёлки и винта вытяните плату прямо вверх.

При установке платы обратно равномерно прикладывайте давление по верхней части большими пальцами. Это предотвратит повреждение платы.

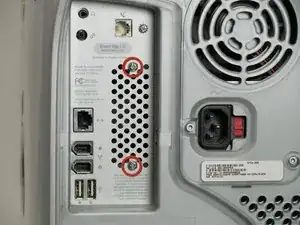

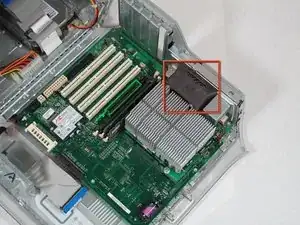

Сначала снимите вентилятор. Удалите два винта на задней стороне компьютера в верхнем левом углу.

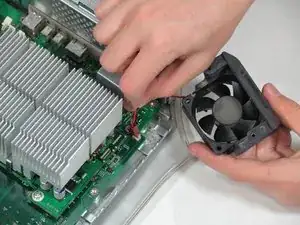

Снимите блок вентилятора, потянув прямо вверх и наружу.

Будьте осторожны, чтобы не вырвать провод, всё ещё подключённый к материнской плате. Снимайте его аккуратно.

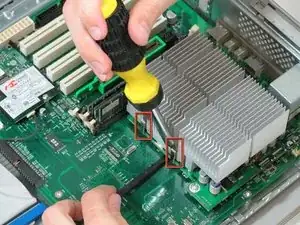

Вам нужно отсоединить радиатор от процессора. Найдите четыре зажима, удерживающих его, по два с каждой стороны.

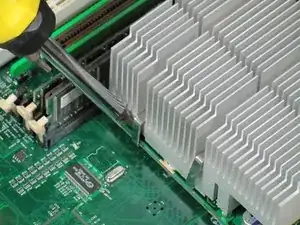

Снятие зажимов может быть трудным. Используйте отвертку, чтобы нажать на верхнюю часть клипсы. Затем вставьте лопатку под радиатор, чтобы оттянуть его от платы и освободить радиатор.

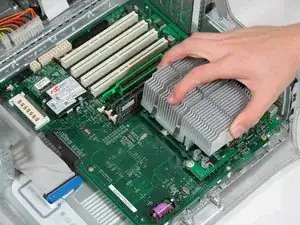

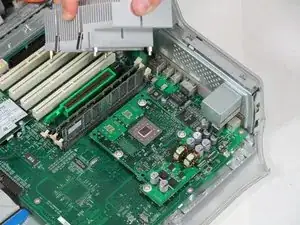

Поднимите радиатор вверх и снимите его с процессора.

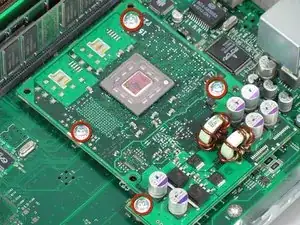

Удалите четыре винта, крепящие процессор к материнской плате.

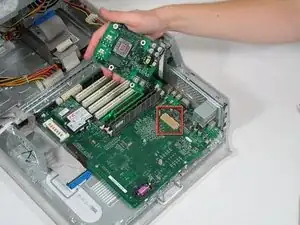

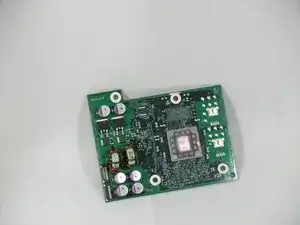

Теперь вы можете извлечь процессор, потянув его прямо вверх с материнской платы.

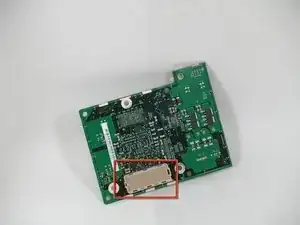

Будьте очень осторожны при отсоединении процессора. Там находится разъём с сотнями маленьких контактов. Нельзя сгибать или ломать их! Проявляйте максимальную осторожность.

Теперь вы можете установить новый процессор.
