Замена PCI-карт в Power Mac G4 MDD

Power Mac G4 MDD: последний и самый быстрый Mac на базе G4. Этот компьютер может быть оснащён двумя PowerPC G4 по 1.42 ГГц (у меня один 1.25 ГГц).

Два порта USB 1.1

Различные аудиовыходы

Видео (ADC и DVI)

Сеть (RJ-45 Ethernet / 56k модем)

Некоторые более поздние модели MDD (например, с двумя 1.42 ГГц) имеют порт FireWire 800 в этом месте:

Отключите компьютер.

Отключите блок питания и все внешние подключения от компьютера.

Потяните за боковой рычаг и опустите боковую панель корпуса.

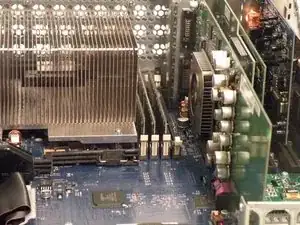

Оперативная память находится между видеокартой и процессором; её извлечение простое. Нажмите защёлки внизу с обеих сторон — это освободит планку памяти, затем поднимите её и выньте.

MDD поддерживает максимум 2 ГБ PC2700 DDR RAM (512 МБ ×4) и имеет 4 слота.

Power Mac G4 MDD использует совместимую с Mac AGP-видеокарту с разъёмом ADC и DVI или VGA.

В моём Mac установлена NVIDIA GeForce4 Titanium с 128 МБ видеопамяти — по какой‑то причине это была чрезмерно большая карта.

Начните с отворачивания этого винта с крестообразной шлицем.

Используя отвёртку с плоским лезвием, лопатку или палец, потяните эту защёлку на себя и поднимите карту вверх.

«Чрезмерно большая» NVIDIA GeForce4 Titanium 128 МБ — одна из самых мощных карт на момент выпуска этого компьютера; сейчас существуют перепрошитые карты, например Radeon 9700 Mac, но это самая мощная AGP-карта с поддержкой ADC, отличная для игр, Photoshop и других 3D‑приложений.

Порты DVI и ADC.

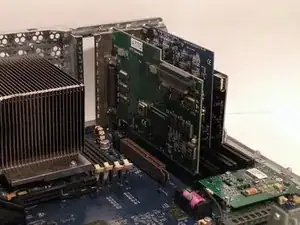

Power Mac G4 MDD поддерживает четыре PCI-карты, позволяя устанавливать SCSI, звуковые, беспроводные сети (только совместимые с AirPort клоны), USB, FireWire и т.д. Однако PCI-слоты не поддерживают графические PCI-карты.

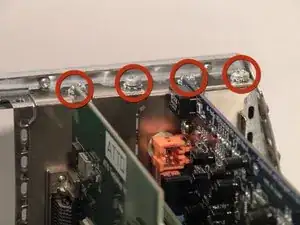

Отверните винты у занятых PCI-слотов.

После удаления винтов тяните каждую карту прямо вверх и наружу по одной за раз.

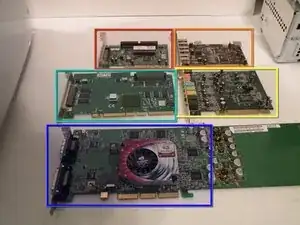

Карты:

Adaptec SCSI 50-контактный

Adaptec SCSI 68-контактный

Расширитель USB/FireWire

Звуковая карта M-Audio HD

NVIDIA GeForce4 Titanium (Mac Edition) DVI и ADC
