Разборка материнской платы Power Mac G5

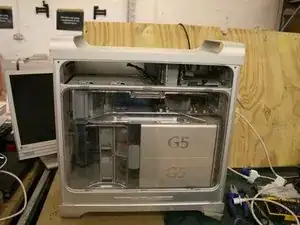

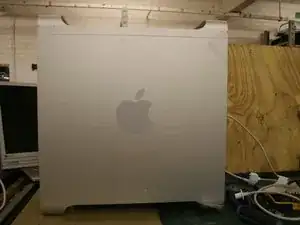

Разместите G5 на подходящей поверхности

Отключите сетевой кабель питания

Приготовьте две отвёртки: T10 и Phillips (в некоторых случаях может потребоваться T15)

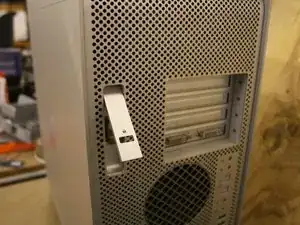

Откройте корпус, отодвинув защёлку

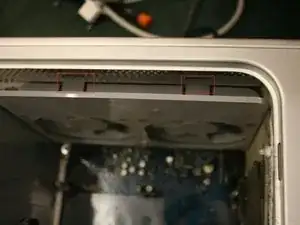

Снимите пластиковую крышку

Снимите основной вентилятор, расположенный слева от процессора

Найдите небольшой вентилятор с динамиком в верхнем левом углу материнской платы.

Аккуратно извлеките его

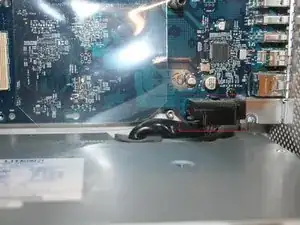

Имеется два разъёма, которые нужно отключить (второе изображение)

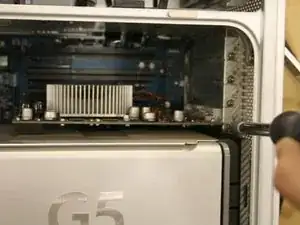

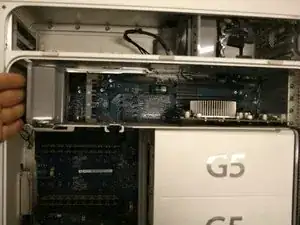

Снимите видеокарту

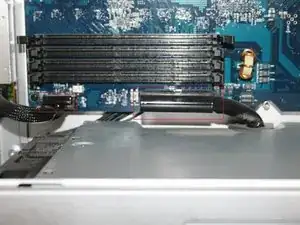

Извлеките модули оперативной памяти

Шаг 5 — снятие кожуха, защищающего процессор от внешних повреждений

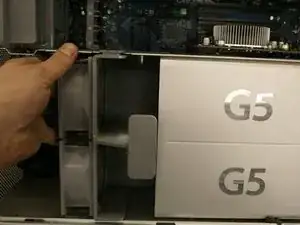

Кожух закреплён на четырёх штифтах. Чтобы снять кожух, его нужно сдвинуть влево.

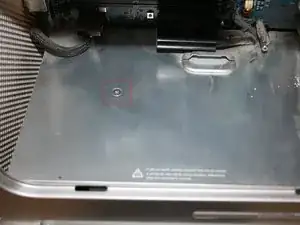

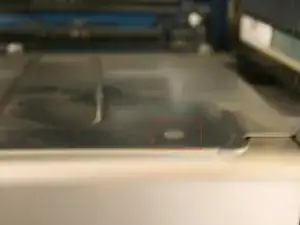

ВНИМАНИЕ: Возможно присутствует пластиковый (резиновый) штифт (см. изображение 2), установленный для гарантийных целей, поэтому перед сдвигом панели найдите и удалите этот штифт

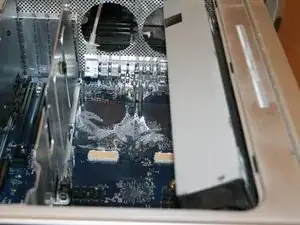

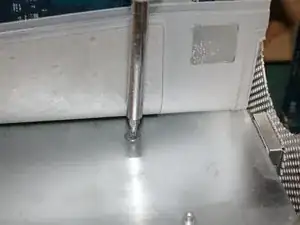

Его также можно отжать изнутри (подняв сначала нижнюю часть кожуха) (см. изображение 3)

Следующие два шага показывают, как снять процессор

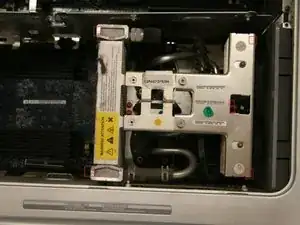

После снятия кожуха это должно выглядеть так (изображение 1).

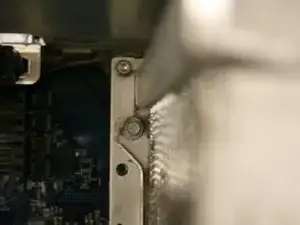

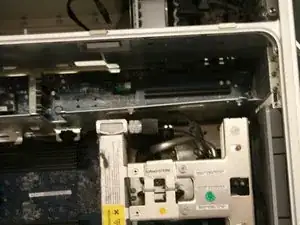

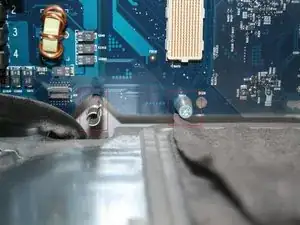

Отверните 8 винтов, показанных на изображениях 2 и 3 (используйте отвёртки T10 и T15)

Процессор теперь должен выйти

Отключите кабель, подключённый к процессору

Найдите боковой вентилятор (правая стенка), нажмите на штифты и извлеките вентилятор

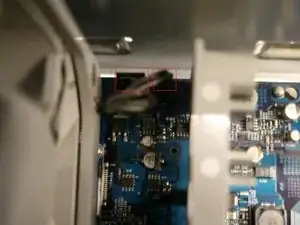

Отключите кабель вентилятора (красный квадрат) и остальные жёлтые, если это возможно

Открутите два винта Phillips, расположенных на крышке нижнего блока питания

Снимите нижние винты, которые удерживали процессор на месте (всего четыре). Это поможет вынуть кожух, не повредив материнскую плату

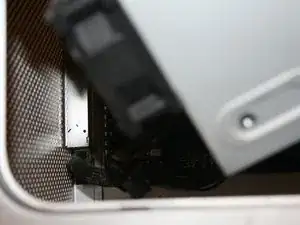

Теперь кожух можно вынуть. Потребуется некоторое сгибание — следите за материнской платой во время выполнения этой операции.

Снимите разъёмы (как показано на изображениях 2 и 3)

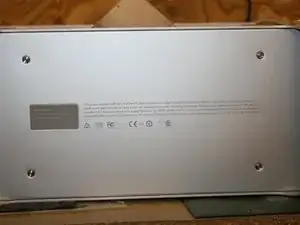

Найдите четыре винта Phillips на дне G5

Отверните их и извлеките блок питания.

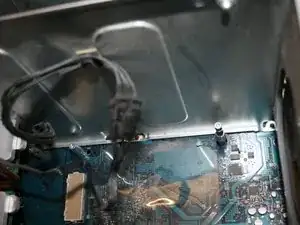

Отключите разъём от блока питания (изображение 3, питание HDD)

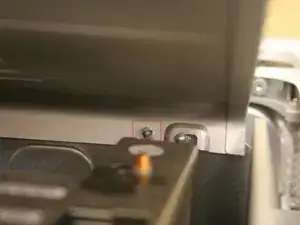

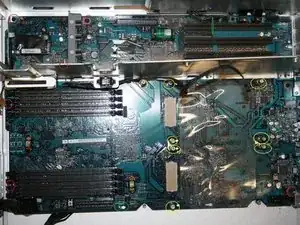

Удалите винты, отмеченные красным и жёлтым

Красные — это маленькие чёрные винты, показанные на втором изображении

Винты, удерживающие процессор, отмечены жёлтым и должны быть удалены

Зелёные — штифты, которые удерживают материнскую плату на месте

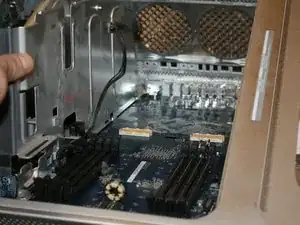

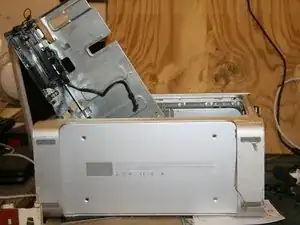

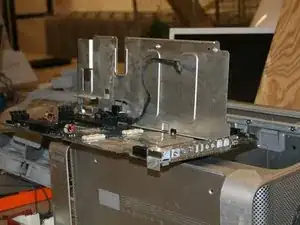

Чтобы вынуть материнскую плату, потяните её (как показано на третьем изображении). Она должна сдвинуться по штифтам, отмеченным зелёным.

Материнская плата теперь должна свободно выйти
