Замена блока питания Power Mac G4 MDD

Power Mac G4 MDD: последний и самый быстрый Mac на базе G4. Этот компьютер оснащался вплоть до двухядерного процессора PowerPC G4 2×1,42 ГГц (у меня, однако, один 1,25 ГГц).

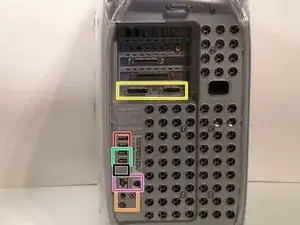

Два порта USB 1.1

Разъёмы аудио

Видео (ADC и DVI)

Сеть (RJ-45 Ethernet / 56k модем)

Некоторые более поздние модели MDD (например, двойной 1,42 ГГц) имеют здесь порт FireWire 800:

Отключите компьютер от сети.

Отключите блок питания и все внешние подключения от компьютера.

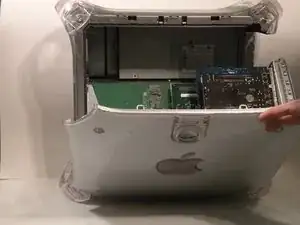

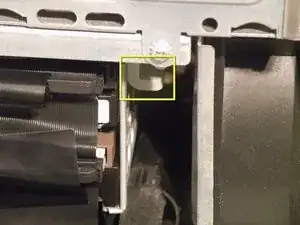

Потяните боковой рычаг и опустите боковую стенку корпуса.

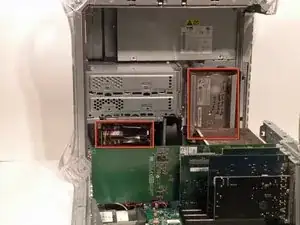

Здесь расположены корзины жёстких дисков.

Корзина 1

Начните с удаления этого винта.

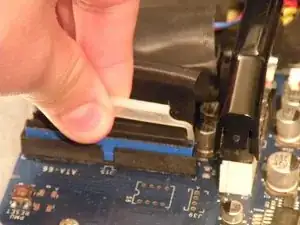

Отсоедините IDE-ленточный кабель ATA-66 от материнской платы.

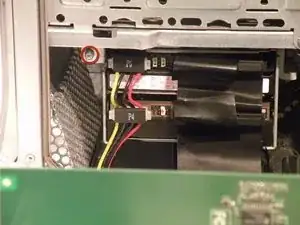

Теперь отсоедините питание от дисков.

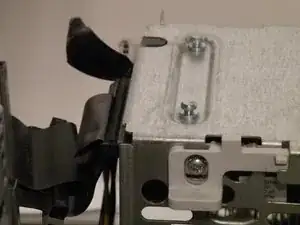

Нажмите на эту защёлку вниз и потяните корзину на себя.

Теперь вы можете отставить корзину 1 в сторону.

Корзина 2:

Удалите этот винт с крестообразным шлицем:

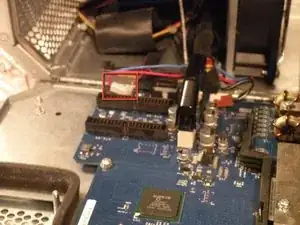

Отключите этот IDE-ленточный кабель от платы логики.

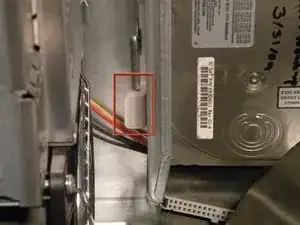

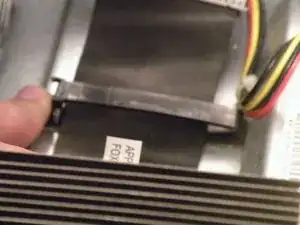

Вероятно, ленточный кабель зажат клипсой, прикреплённой к корпусу.

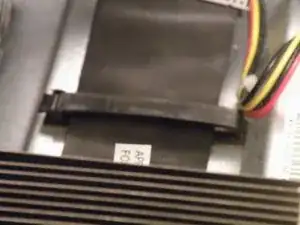

Чтобы снять её, нажмите на конец — она должна отщелкнуться.

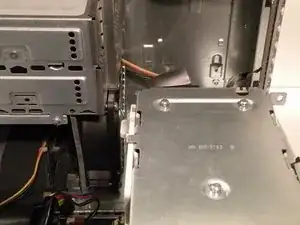

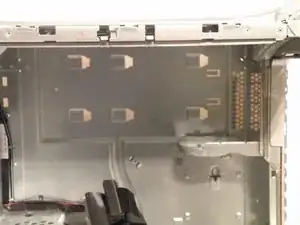

Освободив клипсу ленточного кабеля, потяните эту защёлку к себе, сдвиньте корзину вверх, пока она не упёрлась в платформу под блоком питания, и вытащите её.

Теперь положите корзину на процессор и отсоедините силовые разъёмы.

Освободив кабели, отставьте корзину с дисками в сторону.

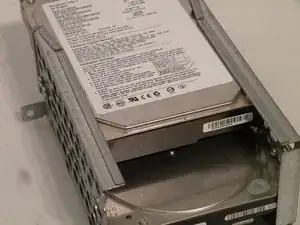

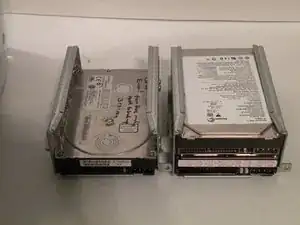

Чтобы извлечь жёсткие диски из корзин, открутите четыре винта по бокам корзины, удерживающих диски, затем выдвиньте диски.

Две корзины взаимозаменяемы и могут устанавливаться в любом из слотов.

MDD не имеет ограничения на 128 ГБ, как более старые Mac. В моём MDD установлены 3 диска (400 ГБ Hitachi Deskstar, 40 ГБ Seagate Barracuda 7200.7 и 30 ГБ Quantum Fireball LCT).

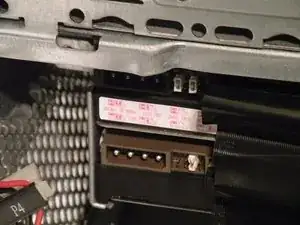

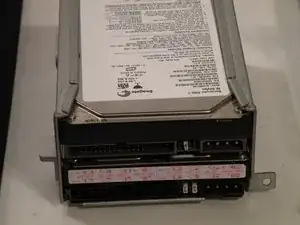

Обратите внимание на перемычки идентификаторов на двух дисках. Один установлен как Master, другой — как Slave. Один диск в одиночной конфигурации можно установить в Cable Select.

Начните снятие корзины оптического привода, сняв её заднюю крышку.

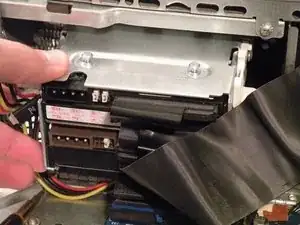

Теперь отсоедините IDE- и силовые кабели от приводов.

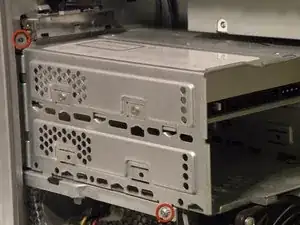

Удалите эти два винта с крестообразным шлицем:

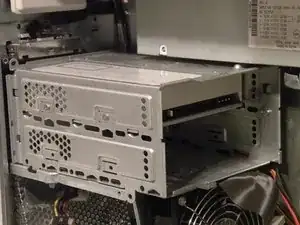

Оттяните корзину от передней панели, пока она не освободится.

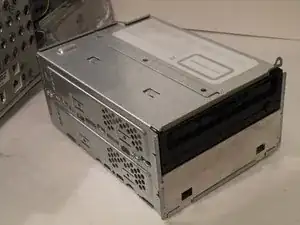

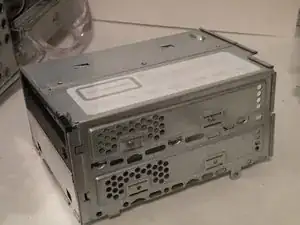

Сдвиньте корзину к себе и извлеките её из Mac.

Чтобы извлечь привод(ы) из корзины, снимите по два винта с каждой стороны привода(ов), затем вытащите привод из корзины.

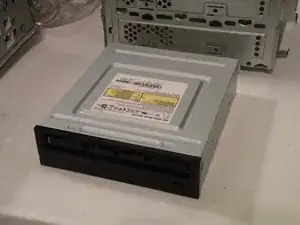

В моём MDD установлен сторонний SuperDrive 22X для записи DVD в Leopard (спасибо поддержке универсальных приводов!).

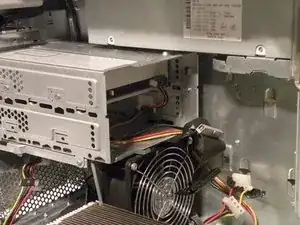

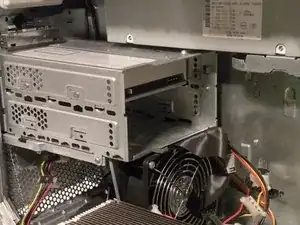

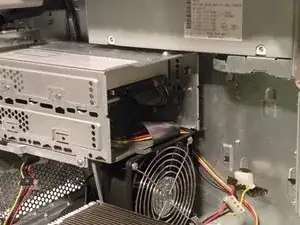

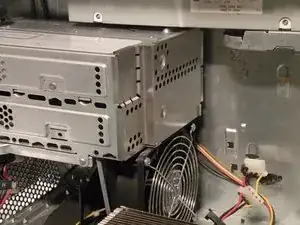

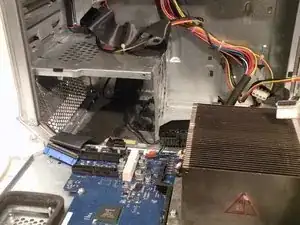

Возможно, снятие системного вентилятора не потребуется для отсоединения кабеля питания блока питания, находящегося за ним, но если вы не знакомы с расположением кабеля за вентилятором, этот шаг поможет увидеть его.

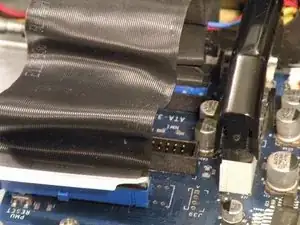

Отключите IDE/ATA-33 кабель оптического привода от платы логики.

Отключите 2-контактный разъём питания системного вентилятора от платы логики.

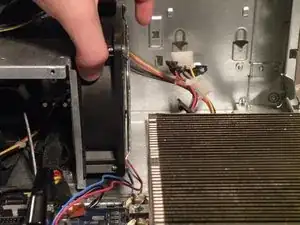

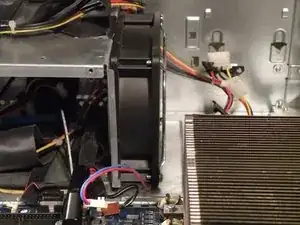

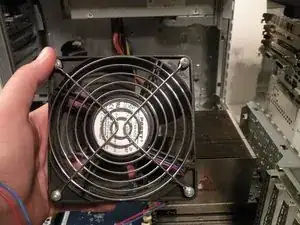

Возьмитесь за вентилятор за боковые стороны и потяните вверх и наружу. Системный вентилятор очень большой и громкий по сравнению с обычными вентиляторами.

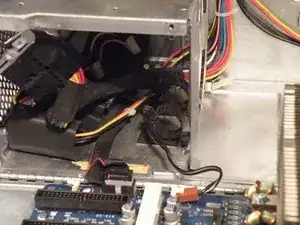

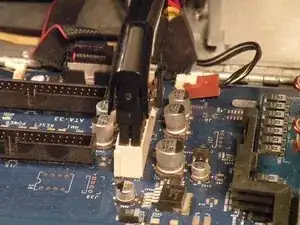

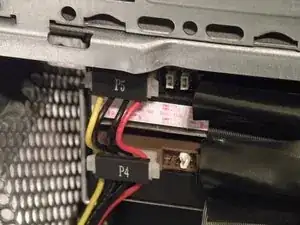

Чтобы снять разъём блока питания с материнской платы, нажмите верхнюю часть этой защёлки в направлении разъёма блока питания и потяните разъём вверх и с платы. Если разъём кажется застрявшим, слегка покачайте его вперёд‑назад, чтобы ослабить соединение, затем потяните вверх снова.

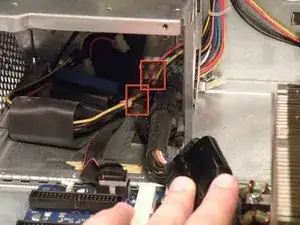

Нажмите на эти две защёлки здесь, чтобы отсоединить кабель питания.

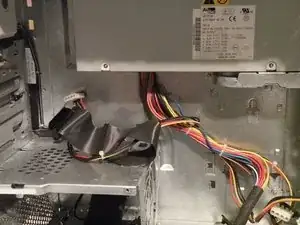

Протяните кабель питания через маленькое отверстие, через которое он выходит, с дальней стороны корпуса Mac.

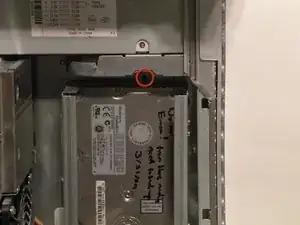

Удалите этот винт с крестообразной шлицем (Phillips):

На задней панели корпуса может находиться небольшой винт с шестигранной головкой 2,5 мм (не Torx); если он присутствует, его нужно удалить:

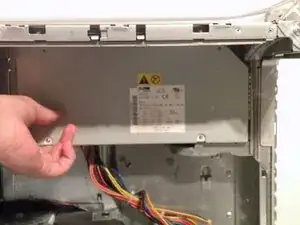

Сдвиньте блок питания к передней части корпуса и вытащите его. Он немного тяжёлый, поэтому не роняйте его на плату логики. Отсоедините любые разъёмы питания накопителей, которые вы ещё не отсоединили.

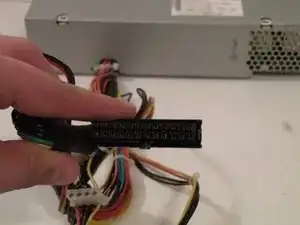

У блока питания есть 24-контактный разъём с нестандартными напряжениями, поэтому установка 24-контактного ATX-блока питания без модификаций — не лучшая идея.

Разъём питания содержит вывод 25 В для питания дисплеев Apple ADC, поэтому хотя модифицировать ATX-блок питания возможно, он не сможет питать ADC-дисплеи, только VGA или DVI, хотя компьютер будет работать нормально (я действительно пробовал это).

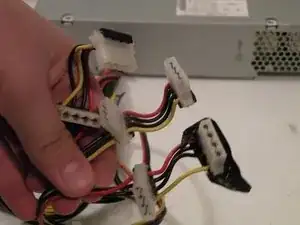

Также у него есть три шины 12 В/5 В для питания всех шести приводов одновременно (четырёх жёстких дисков, двух оптических приводов). Это единственный Macintosh, кроме Mac Pro, поддерживающий шесть приводов.

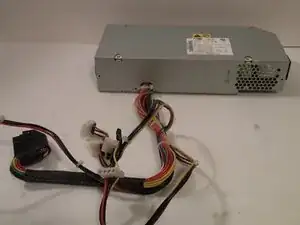

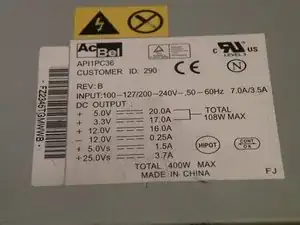

Это также печально известный громкий блок питания AcBel 400W «Windtunnel»
