Замена клавиатуры MacBook Air 11" Early 2014

Перед началом рекомендуется внимательно прочитать весь гид, чтобы получить полное представление о задействованных процессах.

Мы начинаем на стадии, когда верхняя часть корпуса со всеми её компонентами уже снята, за исключением микрофона, подсветки и клавиатуры. Теперь можно приступать к их снятию, установке новой клавиатуры и, при необходимости, новой подсветки.

По желанию можно полностью снять дисплей и ремни, которые соединяют антенные кабели с корпусом, так как их довольно сложно вернуть на место. Если оставить их, дисплей придётся постоянно открывать и отводить в сторону рабочей зоны. В этом руководстве я полностью снял дисплей.

Также по желанию можно снять трекпад, но это не обязательно; я всегда оставлял его на месте без проблем.

Нужно аккуратно снять подсветку, чтобы её не повредить; если вы её заменяете, можно просто оторвать старую.

Подсветка состоит из трёх слоёв: очень хрупкой внешней оболочки подсветки, прозрачного пластикового слоя и очень хрупкого шаблона раскладки клавиатуры. Мы НЕ должны повреждать эти элементы, если планируем использовать их повторно, поэтому требуется максимальная осторожность. Они склеены между собой, но при аккуратном обращении их можно разделить.

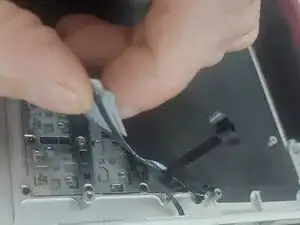

Используя острый небольшой нож для рукоделия или аналогичный инструмент, очень аккуратно подденьте край подсветки, проводя лезвием под местом клея, так как не следует рвать этот крайне хрупкий компонент.

Некоторые предлагают использовать тепловую пушку, но она, вероятнее всего, деформирует подсветку от нагрева и сделает её непригодной.

Когда удастся приподнять достаточно большой участок, можно очень аккуратно оттянуть подсветку, следя, чтобы её не порвать. Для помощи можно использовать прочность средней пластиковой пластины. После снятия отложите её в сторону — она понадобится на следующем этапе.

Можно аккуратно почистить любые пятна или загрязнения мягкой щёткой или тряпкой с небольшим количеством спирта, чтобы подготовить деталь к повторной установке.

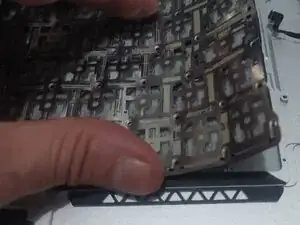

После снятия подсветки можно приступать к выкручиванию всех маленьких винтов по внешним кромкам клавиатуры.

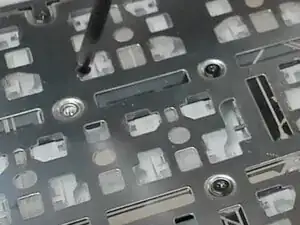

Используя маленькую крестообразную отвёртку, отверните и извлеките ВСЕ маленькие винты по краям клавиатуры. Всего их 34.

Крайне важно дважды проверить, что ВСЕ винты удалены, иначе клавиатура не выйдет из корпуса.

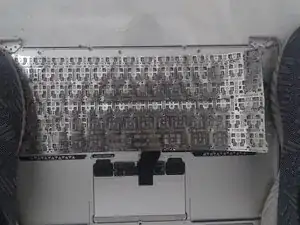

Когда все винты удалены, мы почти готовы вынуть клавиатуру. Мы НЕ должны ни в коем случае сгибать верхнюю часть корпуса, поэтому нужно КРЕПКО ВСТАТЬ на края, чтобы предотвратить её подъём или смещение — деформация корпуса недопустима.

Настоятельно рекомендуется надеть прочные толстые перчатки, чтобы сначала приподнять край клавиатуры и аккуратно отогнуть его настолько, чтобы получить хорошую хватку. Края клавиатуры ОЧЕНЬ ОСТРЫЕ и легко прорежут слабые материалы или кожу, поэтому требуется ОСОБАЯ ОСТОРОЖНОСТЬ.

В качестве альтернативы можно использовать старую тряпку или плотную ткань для защиты пальцев и костяшек от потенциально серьёзных порезов при снятии клавиатуры.

* Можно подложить лист бумаги или пластика под ноутбук, чтобы предотвратить царапины в случае движения корпуса при сильном рывке; ткань или тряпка дадут небольшую гибкость и снизят риск деформации корпуса.

Можно также полностью заклеить заднюю сторону клавиатуры малярным скотчем — это поможет поймать части заклёпок, которые выскочат при вырывании клавиатуры.

Когда будете готовы, возьмитесь КРЕПКО и считайте до трёх... 1-2-3 и ВЫДЕРНИТЕ её одним быстрым движением. Клавиши и заклёпки полетят в разные стороны, будьте готовы! Чем медленнее вы действуете, тем больше шанс деформации корпуса или получения травмы. Ещё раз: край клавиатуры ОЧЕНЬ ОСТРЫЙ и не щадит рук и пальцев.

Старайтесь не тянуть слишком вверх, а тянуть вровень с клавиатурой — это уменьшит нагрузку вверх на корпус.

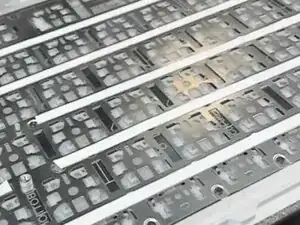

После того как клавиатуру вырвали, нужно удалить остатки примерно 62 заклёпок из корпуса. Это не так сложно, как кажется, и может занять всего несколько минут.

Положите пустую верхнюю часть корпуса на ткань, чтобы избежать царапин, и прижмите её к стене. Так корпус НЕ МОЖЕТ двигаться, пока мы ВЫБИВАЕМ заклёпки. По возможности не ставьте его на кухонную плитку, так как при ударе плитка может треснуть.

Используя инструмент с плоским лезвием, например скребок, держите его максимально плоско, чтобы не повредить корпус, приложите к заклёпкам и выбивайте их. Иногда удаётся выбить по 2–3 за один удар.

Некоторые предлагают спиливать головки заклёпок шлифовальной машинкой, но это занимает много времени и может помешать удалению оставшейся части заклёпки, если она станет слишком мелкой. Цель — выбить заклёпки, оставив отверстия для вкручивания винтов.

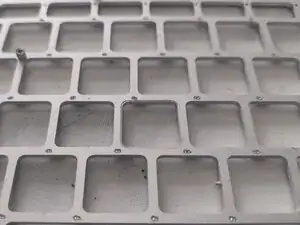

Вы увидите, что после выбивания заклёпок останутся отверстия подходящего размера для маленьких винтов, которыми мы затем надёжно закрепим клавиатуру в корпусе.

Дважды проверьте, что ВСЕ заклёпки успешно удалены. Хорошая идея — провести пальцем по местам, где были заклёпки, чтобы убедиться, что всё ровно и отверстия чистые и готовы для винтов; иначе новая клавиатура не будет плотно прилегать к корпусу.

* В худшем случае, если некоторые заклёпки остались или были срезаны, возможно, придётся использовать тонкое сверло, но не углубляйтесь более чем на 1 мм, иначе можно просверлить насквозь.

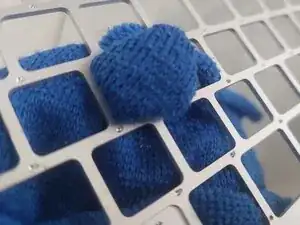

* Также можно воспользоваться тряпкой и хорошо очистить отверстия под клавиши в корпусе, так как там легко скапливается грязь и мусор от прошлого использования.

Рекомендуется подложить под корпус что‑то, что немного приподнимет его (я использую колонки), чтобы клавиатура полностью вошла в пазы перед закреплением винтов. Это позволит клавиатуре всегда располагаться удобно и ровно в корпусе.

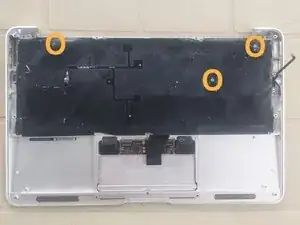

Установите новую клавиатуру в корпус и начните с ввинчивания нескольких винтов в четырёх углах и по центру сторон.

Винты очень маленькие и легко могут застрять внутри клавиатуры, поэтому полезно слегка закрыть заднюю часть клавиатуры лентой или чем‑то подобным и аккуратно оттягивать её назад, когда нужно получить доступ к следующему отверстию для винта.

Важно периодически проверять, не залипают ли клавиши при нажатии. Если это происходит, нужно ослабить все винты, чтобы клавиатура могла сдвинуться на долю миллиметра и предотвратить трение о корпус. Такое случается редко, так как клавиатуры имеют точную подгонку. Желательно выполнить эту проверку до того, как будет завёрнуто слишком много винтов.

Когда убедитесь, что всё установлено идеально, можно начинать ввинчивать винты на местах, где раньше были заклёпки, от центра к краям. Всего требуется около 96 маленьких винтов, которые нужно закрепить, чтобы клавиатура была плотно зафиксирована и без прогиба при наборе текста.

Переустановите дисплей, так как теперь можно пропустить фиксирующие хомуты антенных кабелей в предусмотренные для них канавки корпуса. Толщина и расположение подсветки могут мешать этому, так как там мало свободного места. Мы полностью закрепим их в конце. Сделать это сейчас облегчит правильную установку.

Когда вы убедились в посадке клавиатуры и отсутствии залипаний клавиш, особенно верхних маленьких функциональных клавиш, которые чаще всего подводят, можно готовиться к установке старой или новой подсветки в корпус.

На этом этапе можно изменить цвет подсветки, вставив тонкий пластиковый слой между подсветкой и средней прозрачной панелью. Цветные пакеты для мусора подходят, так как они достаточно тонкие и не сильно поглощают свет. Разные цвета можно найти в ближайшем магазине или супермаркете.

Аккуратно пройдитесь 3M‑лентой по краям там, где была старая лента, оставляя минимальные зазоры; это поможет в случае попадания грязи, пыли или, в худшем случае, пролива воды внутрь и на плату, либо по крайней мере минимизирует такой риск.

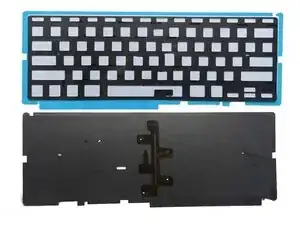

Новая подсветка обычно поставляется с предустановленной клеевой лентой, в этом случае нет необходимости использовать 3M‑ленту,

Также можно настроить цвет подсветки, добавив тонкий слой прозрачного цветного пластика, заменив существующую прозрачную панель или наложив его сверху; это будет работать, если материал достаточно тонкий и не поглощает много света.

Вы также можете наклеить ленту, закрыв все винты вдоль центральных рядов, но не отрывайте защитный слой, иначе у вас будут проблемы с позиционированием подсветки! Это просто поможет удержать винт, который может ослабнуть и застрять под клавишей.

Аккуратно уложите подсветку в правильное положение, убедившись, что она лежит ровно и равномерно, и что три направляющих или крепления для платы не закрыты. Затем мягко пройдитесь пальцем по краям подсветки, прижимая её, чтобы надёжно зафиксировать в корпусе.

Когда вы убедитесь, что всё надёжно закреплено, можно собирать устройство. Работа завершена.
