Замена жёсткого диска XPS M2010 MXP061 (2,5")

После выключения компьютера и открытия крышки дисплея снимите клавиатуру с компьютера.

Шлицевой отвёрткой нажмите на защёлку крышки (№ 3) на боковой панели компьютера.

Держа отвёртку нажатой (чтобы кнопка внутри слота оставалась зажатой), поднимите декоративную крышку (№ 2) за выемку декоративной крышки (№ 1).

Отвинтите шесть винтов M2.5 x 5 мм с левой стороны (№ 1) верхней крышки, затем отвинтите семь винтов M2.5 x 5 мм с правой стороны (№ 2) верхней крышки.

Слегка приподнимите верхнюю крышку, но не снимайте её полностью. К верхней крышке подключены два кабеля, и они могут быть повреждены при неправильном снятии крышки.

Держа верхнюю крышку приподнятой, отсоедините два разъёма кабелей, потянув за петлю или сам разъём вверх.

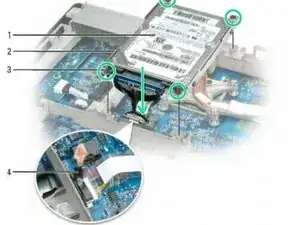

Ослабьте четыре неполные (креплённые) винта в каждом углу кронштейна жёсткого диска.

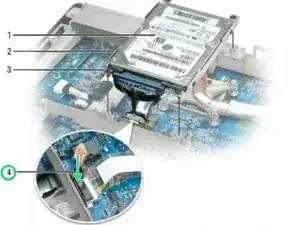

Поднимите жёсткий диск всего на несколько сантиметров и отсоедините кабель данных от системной платы, потянув вверх за чёрную шторку.

ПРЕДУПРЕЖДЕНИЕ: Когда жёсткий диск вынут из компьютера, храните его в антистатической защитной упаковке или на непроводящей поверхности, например на дереве.

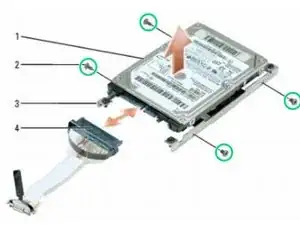

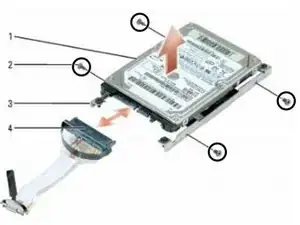

Снимите четыре винта M3 x 3 мм, крепящие жёсткий диск к кронштейну жёсткого диска.

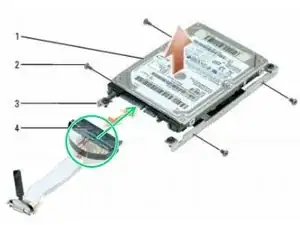

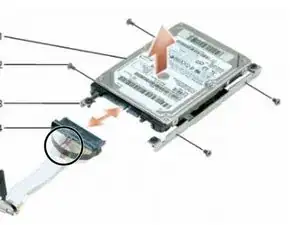

Потяните за ремешок на кабеле жёсткого диска, чтобы отсоединить кабель данных от жёсткого диска. Сохраните этот кабель для использования с новым жёстким диском.

Прикрепите новый жёсткий диск к кронштейнам, используя четыре винта M3 x 3 мм.

Подключите кабель данных к новому жёсткому диску.

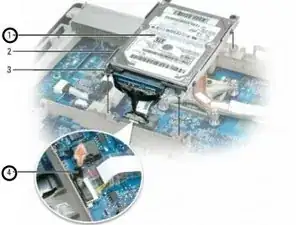

Подключите кабель жёсткого диска к соответствующему разъёму на системной плате.

Выравняйте неполные винты в каждом углу жёсткого диска с отверстиями в раме и затяните винты.
