Замена SSD в игровом ноутбуке Dell G15-5510
Этот гид проведет вас через процесс замены SSD в вашем игровом ноутбуке Dell G15-5510.
Ваш ноутбук может не иметь стойки для установки дополнительного SSD. В этом случае вам потребуется ее купить.
Перед выполнением этого ремонта создайте резервную копию вашего существующего SSD, если это возможно. Если вы заменяете SSD, на котором установлена ваша операционная система, ознакомьтесь с утилитой клонирования дисков, чтобы быть готовым перенести данные на новый SSD.
Шаг 1
Для вашей безопасности разрядите батарею ниже 25% и выключите устройство перед разборкой.

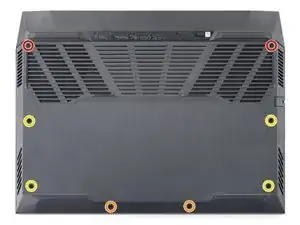

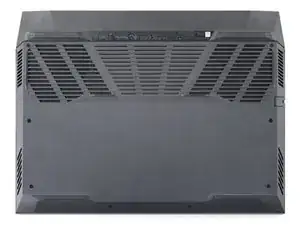

Используйте отвертку Phillips #1, чтобы удалить четыре винта, Secureing заднюю крышку.
Два винта по 8 мм
Два винта по 5,8 мм
Ослабьте четыре фиксатора.
Шаг 2

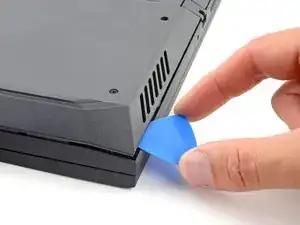

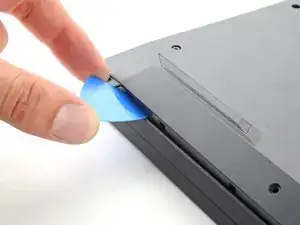

Вставьте открывающую лопатку между нижним левым углом задней крышки и шасси.
Подденьте вверх, чтобы освободить зажимы, удерживающие крышку на месте.
Слушайте громкий щелчок, который указывает на освободившийся зажим.
Шаг 3
Снова вставьте открывающую лопатку между нижним правым углом задней крышки и шасси.
Подденьте вверх, чтобы освободить оставшиеся зажимы, удерживающие заднюю крышку.
Шаг 4

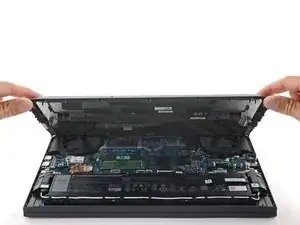

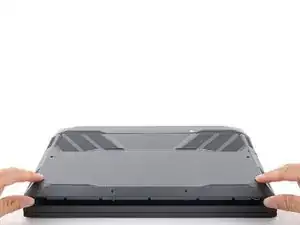

Схватите переднюю часть задней крышки и поднимите ее от ноутбука.
Потяните заднюю крышку к себе, чтобы отключить зажимы вдоль верхней части крышки.

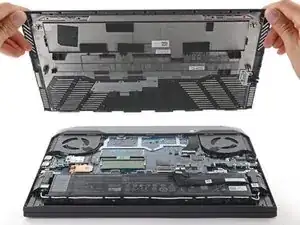

Снимите заднюю крышку.
Шаг 5

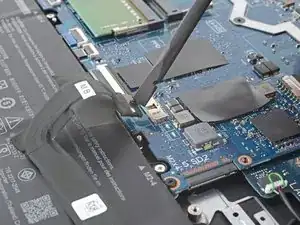

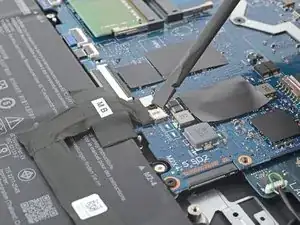

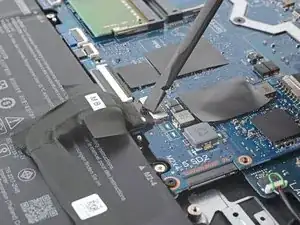

Используйте плоский конец лопатки, чтобы отодвинуть квадратную вкладку разъема батареи от гнезда и отключить его.
Шаг 6

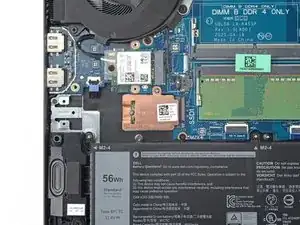

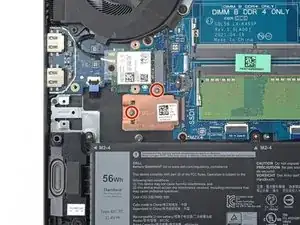

Используйте отвертку Phillips #0, чтобы удалить два винта длиной 4,2 мм, которые крепят медную крышку SSD.
Шаг 7

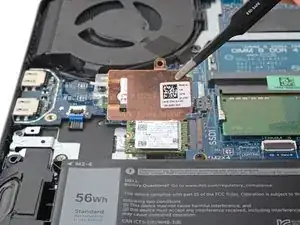

Снимите крышку SSD вручную или с помощью тупых пинцетов.
При сборке с SSD полного формата длиной 80 мм не устанавливайте эту крышку.
Шаг 8

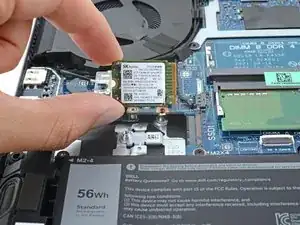

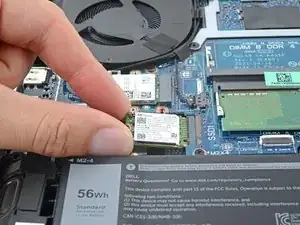

Схватите оригинальный SSD за углы рядом с углублением для винта.
Вытащите его прямо из гнезда и удалите.
Осторожно покачивайте SSD из стороны в сторону, если он застрял.
Шаг 9
Следуйте следующим четырем шагам, чтобы переместить стойку.

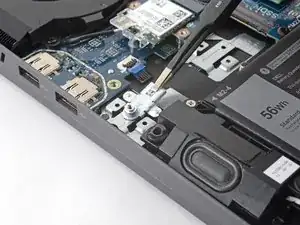

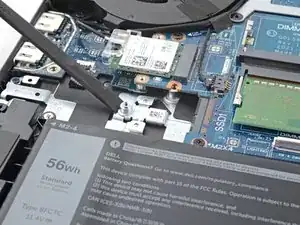

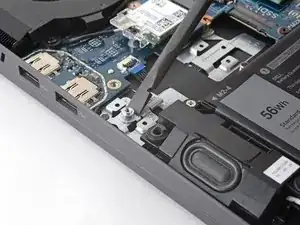

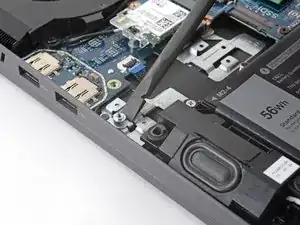

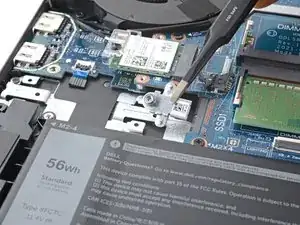

Используйте плоский конец лопатки, чтобы толкнуть металлическую стойку в центр ноутбука и убрать ее из гнезда.
Используйте тупые пинцеты или пальцы, чтобы удалить стойку.
Шаг 10
Сдвиньте край стойки в соседний слот.

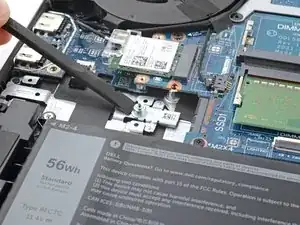

Используйте плоский конец лопатки, чтобы вставить стойку в слот. Крылья стойки зацепятся под флажками слота.
Шаг 11

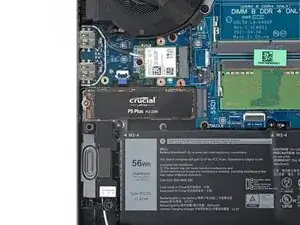

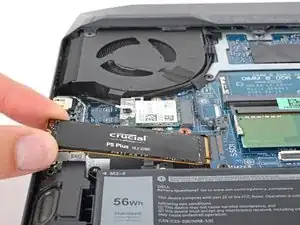

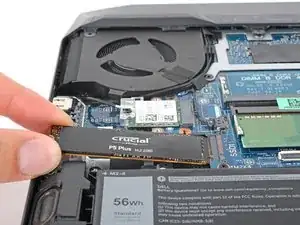

Схватите ваш SSD длиной 80 мм (M.2 2280) за углы рядом с углублением для винта.
Вставьте SSD в гнездо.
Шаг 12
Используйте отвертку Phillips #0, чтобы закрепить винт длиной 4,2 мм в стойке SSD.
Заключение
Чтобы собрать ваш Dell G15, следуйте этим инструкциям в обратном порядке.
Отнесите ваши электронные отходы к переработчику, сертифицированному R2 или e-Stewards.
Ремонт не удался? Попробуйте простую диагностику или спросите наше сообщество ответов по ноутбукам Dell за помощью.
Перевод руководства с ifixit.com
