Замена косметической и верхней крышки XPS M2010 MXP061
Как снять как косметическую, так и верхнюю крышки ноутбука Dell XPS M2010 MXP061. Эти крышки необходимо снять для замены жестких дисков и других компонентов.
Информация и изображения в этом руководстве взяты из сервисного руководства данного устройства, размещенного на странице продукта iFixit. Если вам нужна дополнительная информация по разборке этого устройства, пожалуйста, обратитесь к сервисному руководству.
Шаг 1
После выключения компьютера и открытия дисплея снимите клавиатуру с компьютера.

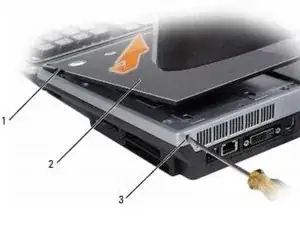

С помощью плоской отвертки нажмите на слот для снятия крышки (#3) сбоку компьютера.
Держа отвертку в этом положении (чтобы кнопка внутри слота оставалась нажатой), поднимите косметическую крышку (#2) за выемку для косметической крышки (#1).
Шаг 2

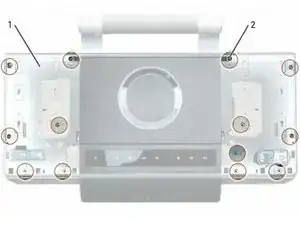

Открутите шесть винтов M2.5 x 5 мм с левой стороны (#1) верхней крышки, затем открутите семь винтов M2.5 x 5 мм с правой стороны (#2) верхней крышки.
Шаг 3

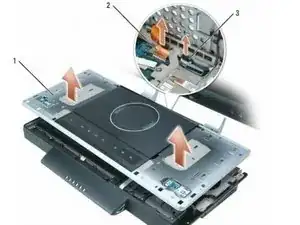

Немного поднимите верхнюю крышку, но не снимайте ее полностью. Два кабеля подключены к верхней крышке, и они могут быть повреждены, если верхняя крышка будет неправильно снята.
Держите верхнюю крышку поднятой, отсоедините два кабельных разъема, потянув за кольцо-держатель или разъем.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
