Замена экрана Dell XPS M1730
Прежде чем начать процедуру замены ЖК-экрана, убедитесь, что вы заземлены. Заземление предотвращает короткое замыкание устройства и/или поражение электрическим током. Простым способом для этого является снятие одной из обуви.
Шаг 1
Нажмите на сдвижную кнопку рядом с отсеком аккумулятора.
Шаг 2
Сдвиньте кнопку рядом с аккумулятором и поднимите выступ на кромке аккумулятора.
Шаг 3
Поднимите и снимите аккумулятор.
Шаг 4
Снимите пластиковую накладку в основании экрана. Начните с защёлки с правой стороны и двигайтесь влево.
Шаг 5
Снимите четыре винта с верхней части кронштейна клавиатуры.
Шаг 6

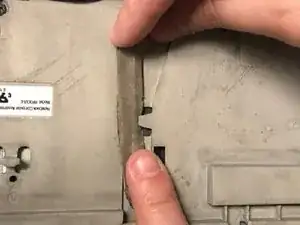

Снимите клавиатуру, сдвинув её вперёд, чтобы освободить защёлки, затем поднимите вверх.
Шаг 7
Поднимите клавиатуру примерно на 2 дюйма от платформы ноутбука.

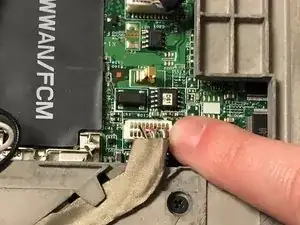

С этого ракурса видно разъём ленты клавиатуры, его можно отсоединить.
Шаг 8

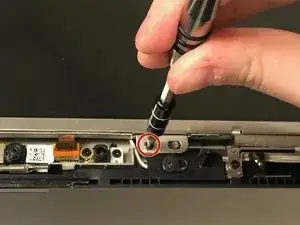

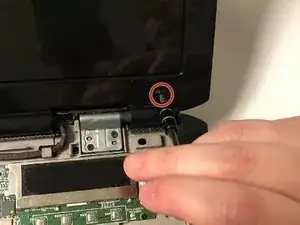

Снимите 2 винта M2x3 мм, расположенные внизу пластиковой рамки, при помощи отвертки PH0.
Шаг 9

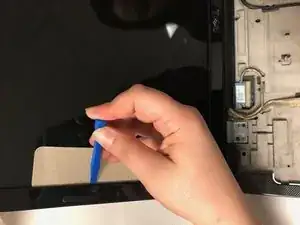

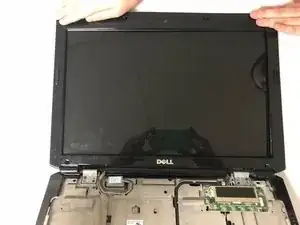

Используйте пластиковый инструмент iFixit и вырезку из картона, чтобы поддеть пластиковую рамку по краям ЖК-экрана.
Шаг 10

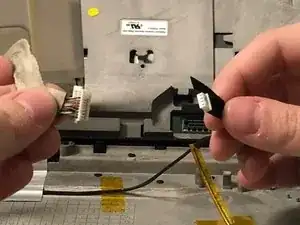

Отключите разъёмы дисплея, вытащив их из пазов и отсоединив.
Шаг 11

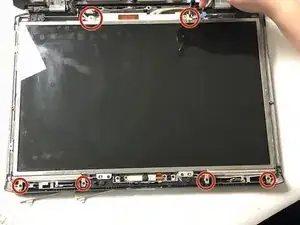

Снимите 12 винтов M2x3 мм по краю рамки экрана с помощью отвертки PH0.
Шаг 12

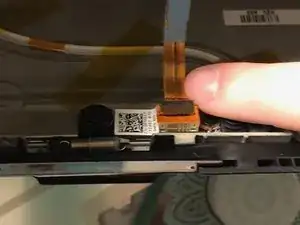

Отключите разъём дисплея, расположенный за верхней частью экрана.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
