Замена ЖК-экрана Lenovo Yoga 700-11ISK
Если у Вас проблемы с дисплеем Lenovo или он повреждён, возможно потребуется заменить ЖК-панель или экран.
Шаг 1

Переверните устройство так, чтобы нижняя крышка была направлена вверх.
Снимите одиннадцать винтов Torx T5 длиной 5 мм с задней панели.
Шаг 2

С помощью лопатки отщёлкните защёлки спереди и вблизи USB-портов с каждой стороны.
Снимите заднюю панель.
Шаг 3

Удалите два винта Phillips #1 длиной 3 мм, крепящие аккумулятор к корпусу ноутбука.
Отключите аккумулятор от платы ввода-вывода, удерживая разъём за боковые стороны и аккуратно вытягивая разъём наружу.
Шаг 4

Осторожно извлеките аккумулятор из ноутбука.
Убедитесь, что все провода, остающиеся подключёнными к ноутбуку, убраны и не вытягиваются вместе с аккумулятором.
Шаг 5

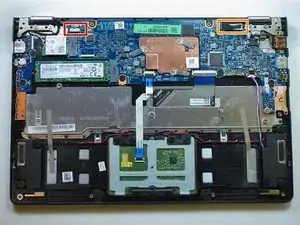

Отключите следующие кабели, соединяющие ЖК-панель с ноутбуком:
Кабель сенсорного экрана
EDP-кабель
Шаг 6


Положите ноутбук экраном вниз так, чтобы шарниры были обращены от Вас.

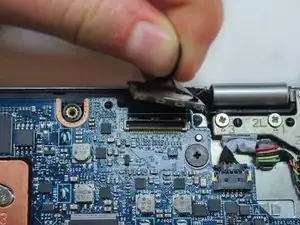

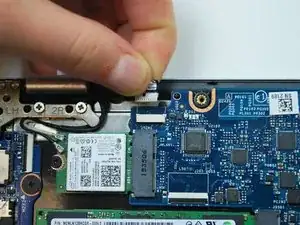

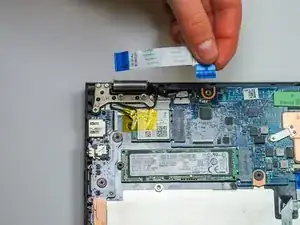

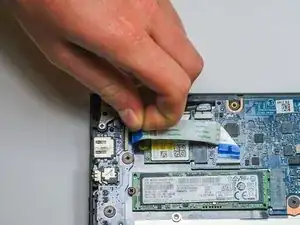

Отключите оба конца двух синих ZIF (разъёмы с нулевым усилием вставки) в верхнем левом углу, аккуратно перевернув чёрные защёлки на разъёмах и подтянув кабели вверх и от разъёмов.
Не тяните за синюю ленточку кабеля без подъёма чёрных защёлок на разъёмах. Кабель должен легко выдвигаться и вставляться. Если при вытягивании ощущается сопротивление, ещё раз проверьте чёрные защёлки.
Шаг 7

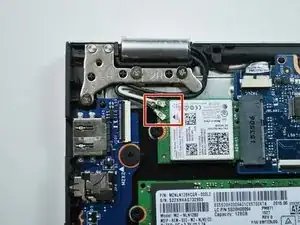

Отключите чёрный и белый кабели беспроводной LAN в верхнем левом углу, аккуратно потянув их вверх.
При повторной установке платы беспроводной связи чёрный кабель подключается к разъёму MAIN, а белый — к разъёму AUX.
Шаг 8

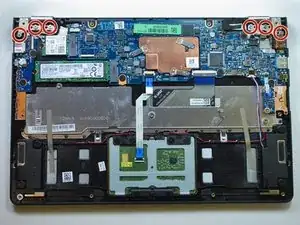

Удалите шесть винтов Phillips #1 длиной 5 мм, расположенных в верхних левых и правых углах, чтобы освободить шарниры.
Полностью разверните шарниры, поддев их вверх.
Шаг 9

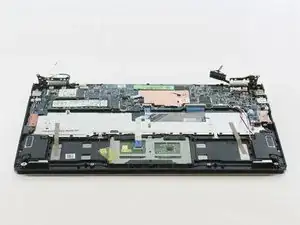

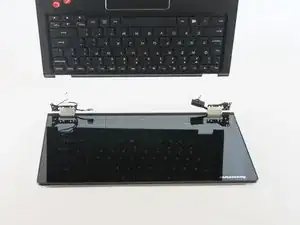

Отделите основание от ЖК-панели, поднимая его вверх.
Переверните ЖК-панель так, чтобы шарниры были обращены к Вам, а экран — вверх.
Снимите две резиновые заглушки винтов лицевой рамки, расположенные в нижних левых и правых внешних углах, потянув их вверх и наружу.

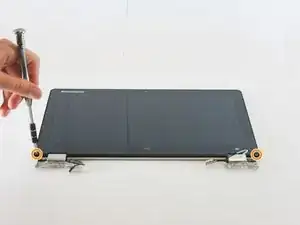

Удалите два винта Phillips #1 длиной 4,4 мм, расположенные под заглушками винтов.
С помощью пластиковой лопатки подденьте две боковые крышки шарниров и отведите их вверх и наружу от ЖК-панели.
Шаг 10

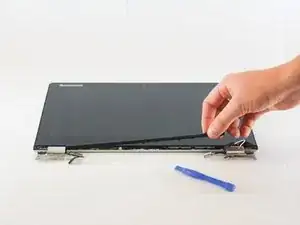

Снимите крышку шарнира ЖК-панели, аккуратно поддев детали пластиковой лопаткой и поднимая крышку шарнира вверх и наружу.
Шаг 11


Отключите белый разъём платы микрофона, расположенный примерно по центру лицевой рамки ЖК-панели, потянув его влево.

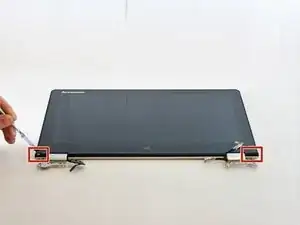

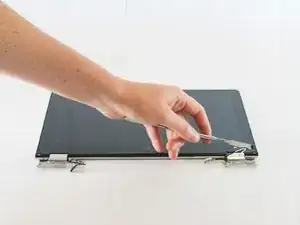

Поднимите шарниры и снимите резиновые уплотнители шарниров, вытянув провода от шарниров и наружу.
Шаг 12

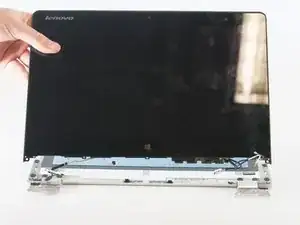

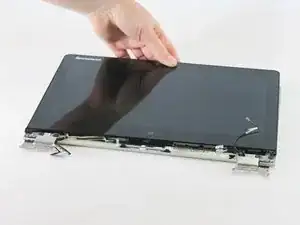

Снимите ЖК-панель, аккуратно отводя её от шарниров и поднимая вверх.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
