Замена беспроводной карты Lenovo Yoga 700-11ISK

Ноутбуки

Ваш ноутбук испытывает проблемы с беспроводным подключением? Ваша беспроводная карта может быть неисправна. Это руководство проведет вас через процесс удаления беспроводной карты, чтобы вы могли заменить ее и снова выходить в интернет.

Шаг 1

Переверните устройство так, чтобы нижняя панель была обращена вверх.

Удалите одиннадцать винтов Torx T5 по 5 мм с задней панели.

Шаг 2

Используйте лопатку, чтобы отсоединить зажимы на передней части и рядом с USB-портами с каждой стороны.

Поднимите заднюю панель.

Шаг 3

Удалите два винта Phillips #1 по 3 мм, удерживающих батарею на шасси ноутбука.

Отключите батарею от плата IO, держась за разъем с боков и аккуратно вытащив разъем.

Шаг 4

Осторожно извлеките батарею из ноутбука.

Убедитесь, что все провода, все еще подключенные к ноутбуку, не мешают и не выдернутся вместе с батареей.

Шаг 5

Поместите ноутбук так, чтобы ЖК-дисплей был обращен вниз, чтобы петли были противоположны вам.

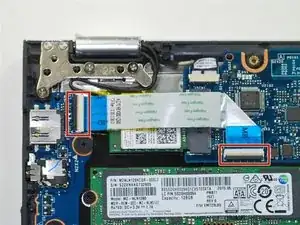

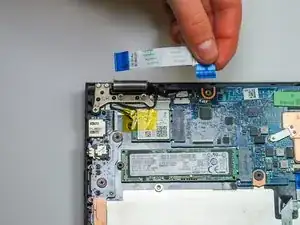

Отключите оба конца двух голубых ZIF (нулевого усилия вставки) разъемов в верхнем левом углу, аккуратно поднимая черные зажимы на разъеме и тянув вверх и в стороны от обоих концов разъемов.

Не тяните за голубой зажим кабеля, не поднимая черные зажимы на разъемах. Кабель должен свободно выдвигаться и вставляться. Если при выдергивании кабеля возникает сопротивление, дважды проверьте черные зажимы.

Шаг 6

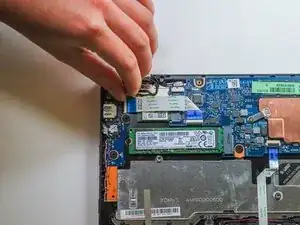

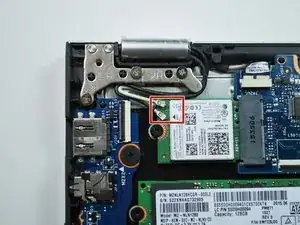

Отключите черные и белые беспроводные LAN-кабели в верхнем левом углу, аккуратно тянув вверх.

При установке беспроводной LAN-карты имейте в виду, что черный кабель подключается к MAIN, а белый — к AUX.

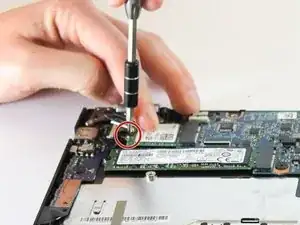

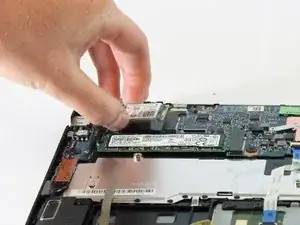

Шаг 7
