Замена материнской платы Lenovo Yoga 710-11ISK
Материнская плата Lenovo Yoga 710-11ISK является одним из самых важных компонентов, так как она выполняет функцию "мозга" для всех внутренних частей. Этот гид демонстрирует, как разобрать компьютер, чтобы получить доступ к материнской плате и заменить её.
Шаг 1

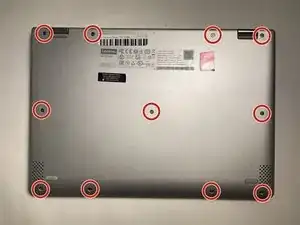

Удалите одиннадцать винтов, которые крепят заднюю панель, с помощью отвертки Torx T5.
Шаг 2

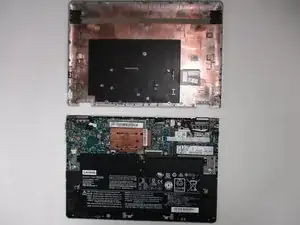

Вставьте открывающее средство между нижней панелью и корпусом, затем подденьте по всему периметру, пока пять зажимов не отсоединятся, освобождая нижнюю панель.
Шаг 3

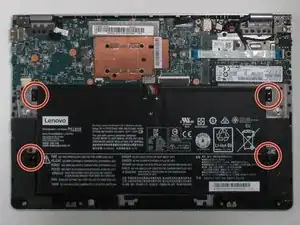

Используйте отвертку Phillips #000, чтобы удалить четыре винта, крепящие батарею.

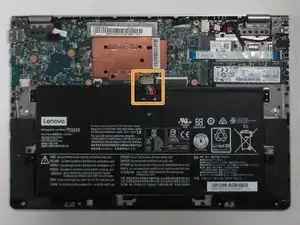

Удерживайте соединитель кабеля с обеих сторон и осторожно потяните его прямо из порта.
Поднимите батарею вверх и извлеките её.
Шаг 4

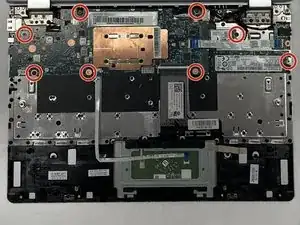

Используйте отвертку Phillips #000, чтобы удалить восемь винтов, крепящие материнскую плату, карту Wi-Fi и карту SSD.

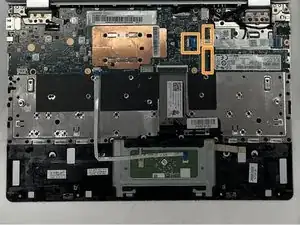

Отключите карты Wi-Fi и SSD от материнской платы вместе с прикреплёнными жгутами проводов.
Шаг 5

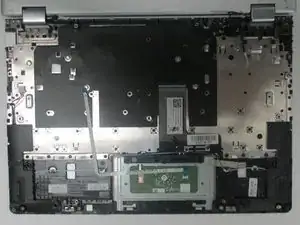

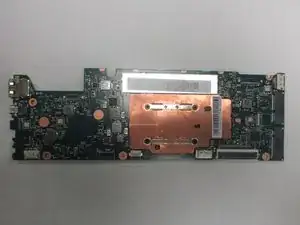

Поднимите материнскую плату вверх и извлеките её.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
