Замена ЖК-дисплея Toshiba Satellite C655D-S5200
Типичный Toshiba, и инструкции по обслуживанию отсутствуют. ЖК-дисплей на этом ноутбуке был снят для других нужд. Это простая задача и требует лишь минимального набора инструментов.
Шаг 1

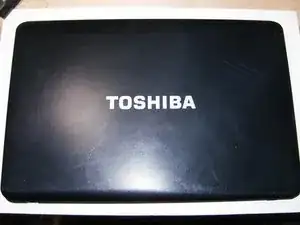

Вот Toshiba Satellite C655D-S5200

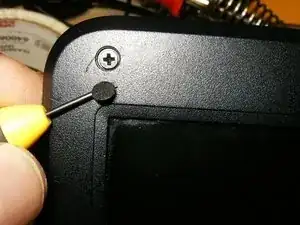

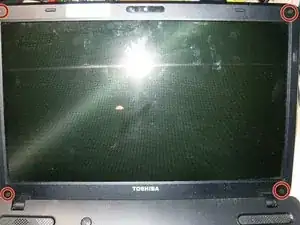

Откройте ноутбук, чтобы ЖК-дисплей был направлен вперед. В каждом углу имеется по одному резиновому колпачку.
Снятие колпачков открывает доступ к винтам Philips.
Шаг 2
Удалите все четыре винта, по два в верхнем левом и правом углах.
Один в нижнем левом углу
и один в нижнем правом углу.

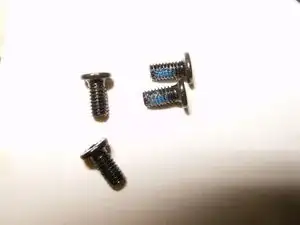

Вот четыре винта M3x5 мм.
Шаг 3

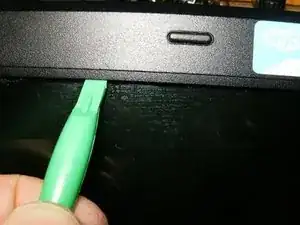

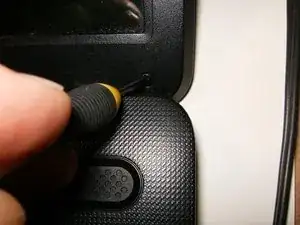

Используйте пластиковый инструмент для открытия, или аналогичный, чтобы это ободок ЖК-узла.

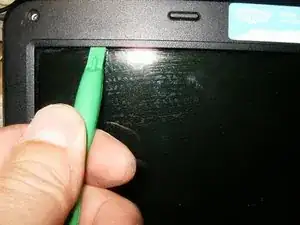

Продолжайте скользить инструментом по верхней части.
Как только ободок будет освобожден от застежек, его можно дополнительно освободить, аккуратно потянув вручную.
Шаг 4

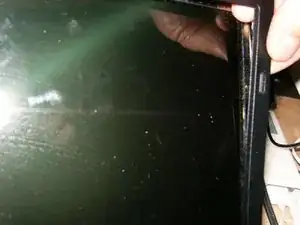

Продолжайте аккуратно тянуть за боковые стороны
и, наконец, за нижнюю часть.
С освободившимися застежками ободок теперь можно снять.
Шаг 5

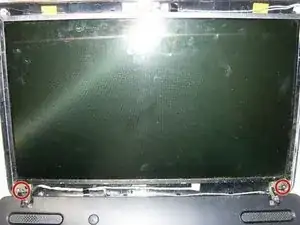

Вот узел ЖК-дисплея без ободка.

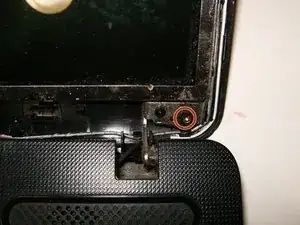

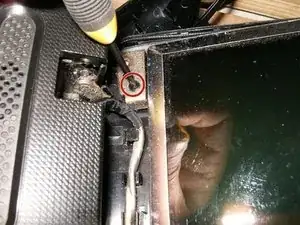

Удалите винт Philips, который соединяет рамку ЖК-дисплея с задней крышкой. Это левый винт.
Уберите и правый винт.
Шаг 6

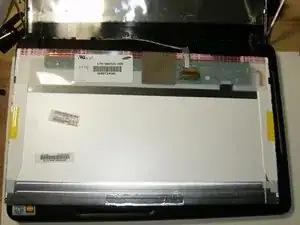

Теперь ЖК-дисплей можно продвинуть вперед и away от задней крышки.
С каждой стороны есть по три винта, удерживающие панель в раме. Удалите их.
Вот три винта M2x4 мм.
Шаг 7

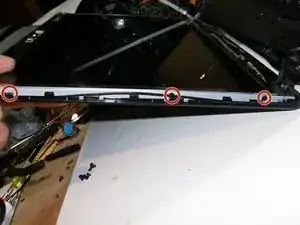

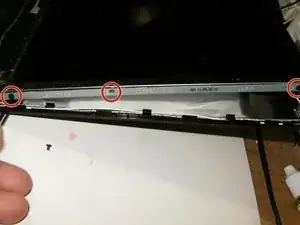

Удалите три винта Philips с правой стороны.

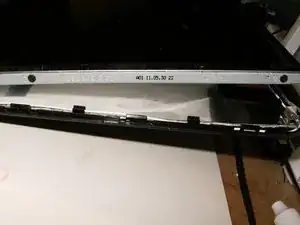

После снятия винтов панель можно вынуть из рамки ЖК-дисплея. ЖК-дисплей все еще соединен с платой дисплея.

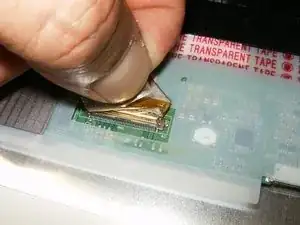

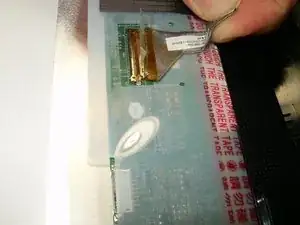

Провод дисплея закреплен на разъеме с помощью прозрачного клея. Удалите его сначала.
Шаг 8
Аккуратно удалите провод дисплея.

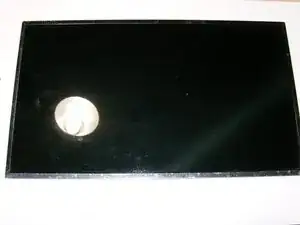

После отключения провода дисплея ЖК-дисплей можно удалить и заменить.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
