Снятие дисплейного блока HP Elitebook 6930p

Переверните ноутбук и найдите кнопку фиксации батареи

Сдвиньте кнопку фиксации влево, чтобы освободить батарею, и аккуратно вытяните батарею из ноутбука

Ослабьте три винта Phillips 2.5×9.0 с фиксатором, которые крепят клавиатуру к ноутбуку

Поверните ноутбук так, чтобы клавиатура была сверху, и найдите 4 фиксационных защёлки вдоль заднего края клавиатуры

Сдвиньте фиксирующие защёлки в направлении клавиатуры, чтобы освободить клавиатуру

Используйте пластиковый монтажный инструмент, чтобы приподнять задний край клавиатуры.

Слегка потяните клавиатуру в сторону дисплея, чтобы защёлки по переднему краю клавиатуры отсоединились от подлокотника корпуса.

Поднимите клавиатуру, чтобы открыть ленточные разъёмы

Освободите большой ленточный кабель, подняв коричневый фиксатор вверх до положения параллельно кабелю

Освободите меньший ленточный кабель, подняв белый фиксатор

Мне было удобнее устанавливать кабели обратно, когда новая клавиатура лежала на заднем крае

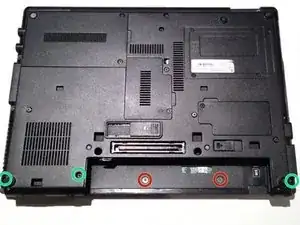

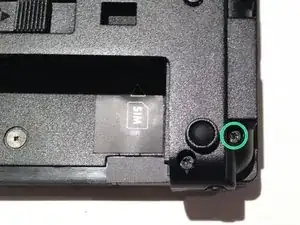

Удалите два винта широкоголовых M2.0×4.0.

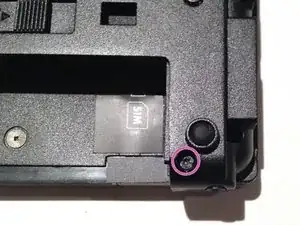

Удалите три винта Torx T8 M2.5×7.0.

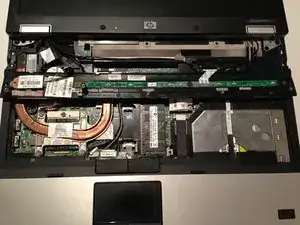

Переверните компьютер лицевой частью к себе и максимально откройте крышку.

Освободите ZIF-разъём для кабеля платы кнопки питания.

Снимите крышку переключателя, потянув её прямо вверх, затем откиньте её вперёд.

Освободите ZIF-разъём для кабеля платы индикаторов.

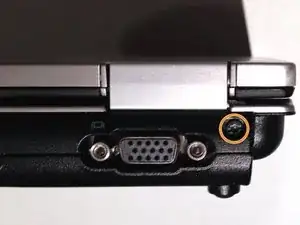

Закройте крышку и поверните ноутбук так, чтобы задняя часть была обращена к вам

Найдите и удалите два винта Torx T8 2.5×7.0 в каждом углу

Винты могут быть закрыты резиновыми заглушками. В этом случае снимите их монтажной лопаткой или аналогичным инструментом.

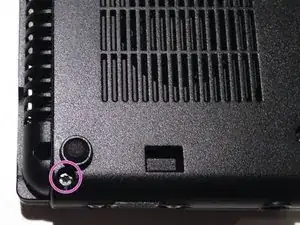

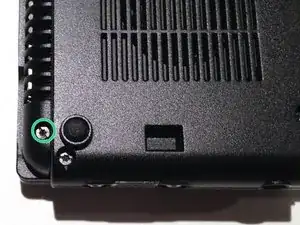

Перевернув ноутбук, найдите и удалите два винта Torx T8 2.5×7.0.

Винты могут быть закрыты резиновыми заглушками. В этом случае снимите их монтажной лопаткой или аналогичным инструментом.

Поверните компьютер в нормальное положение лицевой частью к себе и откройте крышку более чем на 90 градусов.

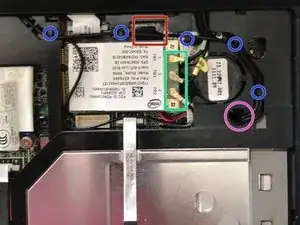

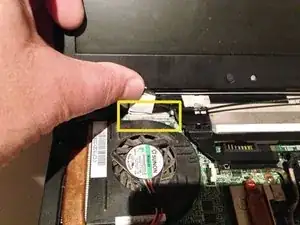

Найдите и отключите кабель дисплейной панели.

Найдите и отключите кабель микрофона.

Найдите и отключите кабель веб-камеры.

Найдите и отключите 3 антенные кабеля.

Отстегните антенные кабели от держателей.

ПРИМЕЧАНИЕ Два антенных кабеля проходят из дисплейного блока через показанное отверстие и подключаются к карте WWAN (3G), если она установлена. В моём случае они были просто продеты через отверстие для аккуратности, так как карта WWAN не была установлена.

Дисплейный блок не будет поддерживаться после снятия указанных винтов. Чтобы предотвратить повреждение, поддержите дисплей перед снятием винтов.

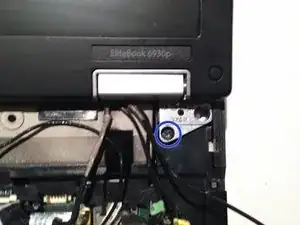

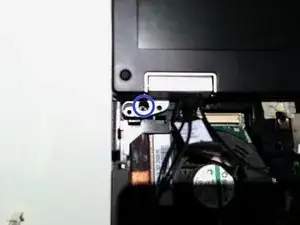

Удалите два винта T8 2.5×7.0, крепящие дисплейный блок к ноутбуку.

Поднимите дисплейный блок вертикально вверх, чтобы снять его с ноутбука.
