Замена материнской платы Toshiba Satellite C655D-S5200

Положите ноутбук так, чтобы сторона с аккумулятором была направлена к Вам, сначала сдвиньте правый фиксатор в правую сторону.

Затем сдвиньте левый пружинный фиксатор влево, но удерживайте его пальцем, и другой рукой извлеките аккумулятор.

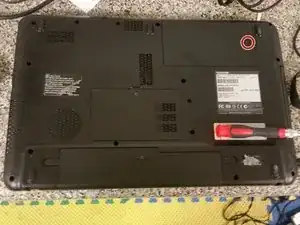

Снимите один винт, фиксирующий крышку отсека жесткого диска к основанию.

Снимите один винт, фиксирующий корзину жесткого диска к основанию.

Этот шаг не обязателен, если Вы просто извлекаете жесткий диск для проверки или при замене материнской платы.

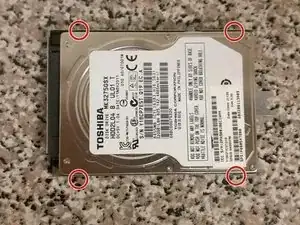

Снимите четыре винта, фиксирующие жесткий диск в корзине.

Готово!

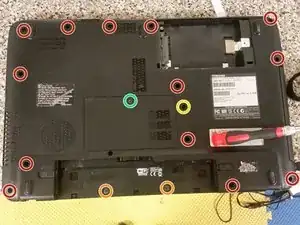

Снимите двенадцать винтов типа "F6"/M2.5x6.

Снимите два винта "F2" под местом установки аккумулятора.

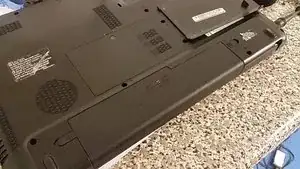

Снимите винт "F3", фиксирующий оптический привод, и выдвиньте оптический привод.

Снимите два винта "F2" с места, где была лицевая панель оптического привода.

Снимите винт крышки модуля памяти, откройте дверцу доступа к памяти и снимите два винта "F6"/M2.5x6, находящиеся снизу.

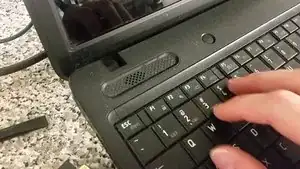

Подденьте декоративную накладку клавиатуры ногтем или лопаткой и приподнимите её. Продвигайтесь вдоль накладки, приподнимая её.

Снимите четыре винта, фиксирующие клавиатуру к панелям для ладоней.

Немного приподнимите верхнюю часть клавиатуры и потяните клавиатуру в сторону экрана, чтобы увидеть фиксирующий разъем под клавиатурой.

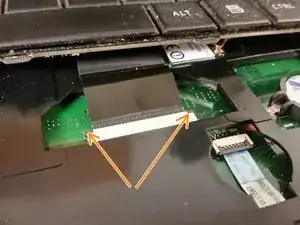

Осторожно сдвиньте защелку разъема к экрану с левой и с правой стороны.

Вытяните ослабленный кабель клавиатуры из разъема.

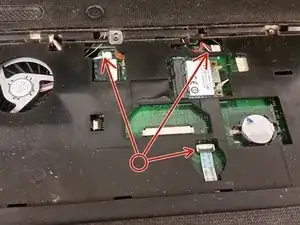

Отключите три кабеля с панели для ладоней от материнской платы: кабель кнопки питания, кабель динамиков и кабель тачпада.

Пока не нужно отключать другие кабели.

Используйте лопатку, чтобы отделить панель для ладоней от основания.

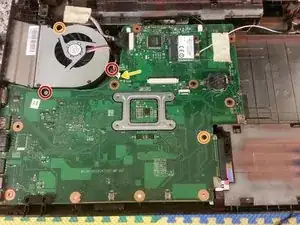

Отключите кабель вентилятора.

Снимите два винта серебристого цвета, фиксирующие вентилятор.

Снимите один винт черного цвета, фиксирующий вентилятор.

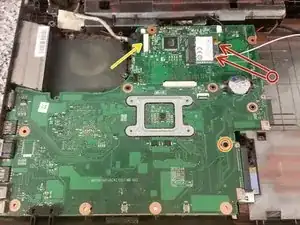

Снимите один винт, фиксирующий материнскую плату к основанию.

Отключите два разъема антенных проводов беспроводной сети.

Отключите кабель ЖК-экрана.

Поднимите материнскую плату и извлеките её из основания.

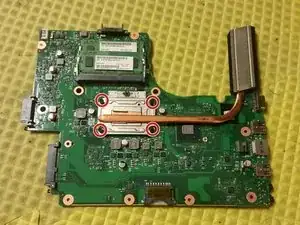

Снимите четыре винта, фиксирующие радиатор к материнской плате.

Извлеките процессор, модуль памяти и, по желанию, часовой аккумулятор. Установите первые два компонента в новую материнскую плату. Готово!
