Замена вентилятора охлаждения Toshiba Satellite C655D-S5084

Переверните устройство дном вверх. Убедитесь, что отсек аккумулятора расположен ближе всего к вам.

Разблокируйте правую сторону аккумулятора.

Разблокируйте левую сторону отсека аккумулятора, нажимая и удерживая кнопку.

Снимите аккумулятор.

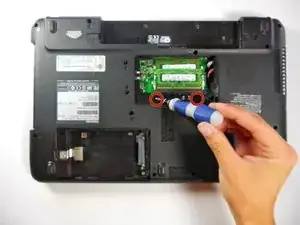

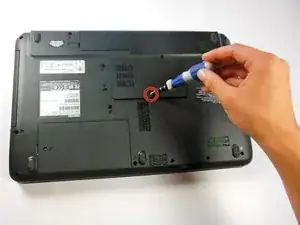

Выверните винт 5.5 мм (F5) крестовой отверткой Phillips #0.

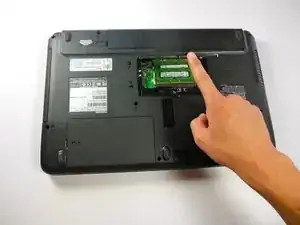

Снимите пластиковую крышку.

Винт может быть соединён с крышкой. В этом случае ослабьте его, снимите крышку и перейдите к следующему шагу.

Выверните винт 2.5 мм (F3) внутри корпуса жёсткого диска крестовой отверткой Phillips #1.

Винт расположен на небольшой металлической защёлке жёсткого диска.

Сдвиньте большую металлическую защёлку жёсткого диска от места крепления.

При расположении отсека аккумулятора слева используйте большой палец, чтобы сдвинуть защёлку на себя.

Поднимите большую металлическую защёлку жёсткого диска и полностью снимите её.

Не поднимайте, пока жёсткий диск полностью не отсоединён от основания, иначе вы можете повредить основание.

Переверните ноутбук и выверните винт 2.5 мм "F3" крестовой отверткой Phillips #1.

На этом шаге устройство повёрнуто на 90 градусов так, что лоток оптического привода расположен ближе всего к вам.

Вставьте пластиковый открывающий инструмент между ноутбуком и оптическим приводом.

Осторожно вытяните оптический привод.

Аккуратно полностью извлеките оптический привод, потянув его руками.

Оптический привод должен выниматься легко с небольшим усилием. Если есть сопротивление, ещё раз проверьте, полностью ли вывернут винт 2.5 мм "F3".

Выверните винт 5.5 мм (F5) крестовой отверткой Phillips #1.

Снимите пластиковую крышку.

Выверните два винта 6.0 мм (F6) крестовой отверткой Phillips #1.

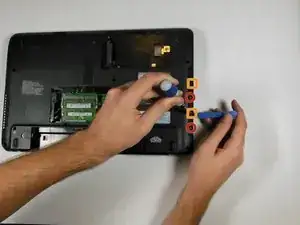

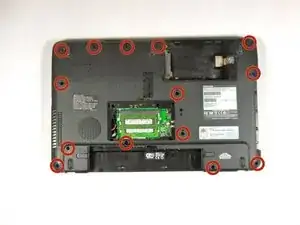

Выверните четырнадцать винтов 6.0 мм (F6) с задней панели с помощью крестовой отвертки Phillips #1.

Выверните два золотистых винта 6.0 мм (F6), показанных под аккумулятором.

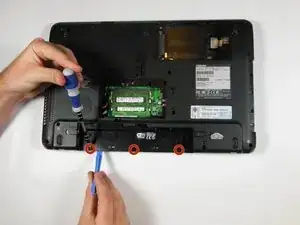

Освободите три защёлки под аккумулятором с помощью инструмента для поддевания.

Выверните два винта 2.0 мм под оптическим приводом крестовой отверткой Phillips #1.

Освободите две защёлки с помощью крестовой отвертки Phillips #1 и пластикового открывающего инструмента.

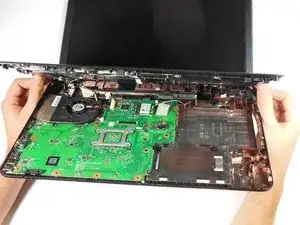

Освободите все внутренние защёлки, перемещая люфт вокруг материнской платы.

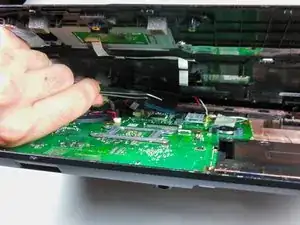

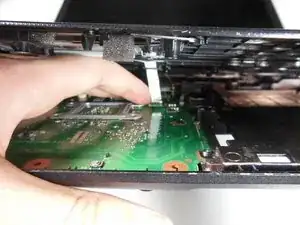

Снимите защёлки, удерживающие белую плоскую шлейф-ленту.

Может потребоваться небольшой инструмент.

Снимите широкую чёрную ленту таким же образом, как на предыдущем шаге.

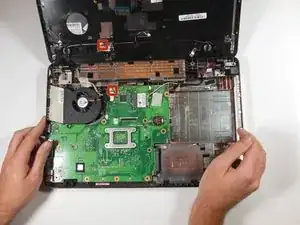

Освободите все остальные фиксаторы.

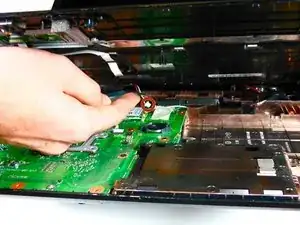

Отсоедините белый разъём, сильно потянув его.

Отсоедините другой белый разъём таким же образом, как в предыдущем шаге.

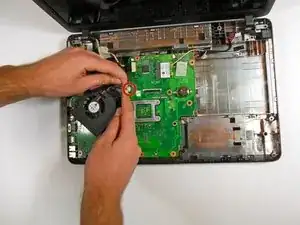

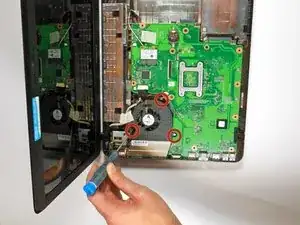

Выверните три винта 2.0 мм, удерживающие вентилятор на месте.

Отсоедините белый разъём, подключённый к вентилятору охлаждения.

Снимите вентилятор и очистите его.
