Lenovo ThinkPad Edge E530, E530c Замена процессора / CPU

Выключите ноутбук и извлеките аккумулятор.

Крышка отсека жёсткого диска/памяти удерживается 3 винтами типа Phillips. Удалите их.

Снимите крышку.

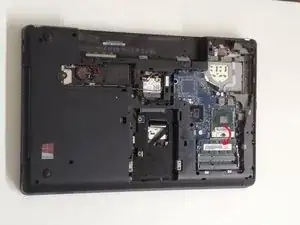

Отсоедините кабель вентилятора.

Удалите 2 винта с модуля вентилятора.

Открутите 4 винта вокруг процессора.

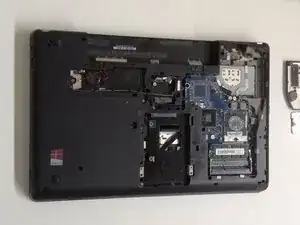

Осторожно приподнимите систему охлаждения.

Используйте безворсовую ткань и изопропиловый спирт для очистки старой термопасты.

Если термопаста затвердела, можно использовать плоский конец любого пластикового инструмента, чтобы соскрести её.

Отделите вентилятор от радиатора.

Используйте мягкую антистатическую щётку и очистите радиатор изнутри.

Перед установкой новой системы охлаждения или повторной установкой старой необходимо очистить процессор от старой термопасты и нанести новую.

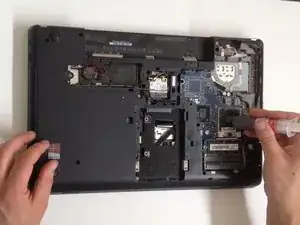

Очистите старую термопасту. Используйте безворсовую ткань и изопропиловый спирт для очистки старой термопасты.

Если термопаста затвердела, можно использовать плоский конец любого пластикового инструмента, чтобы соскрести её.

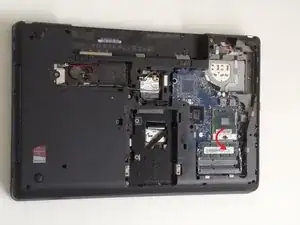

Чтобы извлечь процессор, поверните винт сокета на 90 градусов, чтобы открыть сокет.

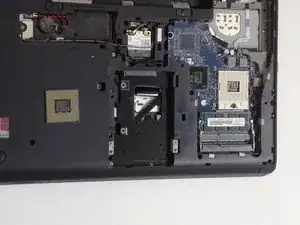

Поднимите процессор из сокета.

Будьте осторожны: поднимайте строго вертикально, чтобы не согнуть контакты процессора.

Перед установкой нового процессора убедитесь, что винт сокета находится в открытом положении.

Аккуратно разместите процессор в сокете.

Закройте сокет, зафиксировав винт сокета.

Нанесите термопасту на поверхность процессора и аккуратно установите систему охлаждения обратно.
