Замена радиатора охлаждения HP Pavilion dv7t-7000

Выключите компьютер и отключите его от всех источников питания.

Сдвиньте переключатель фиксатора батареи влево.

Удерживайте переключатель полностью открытым и вытяните батарею второй рукой.

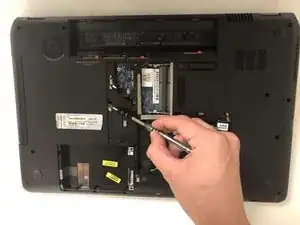

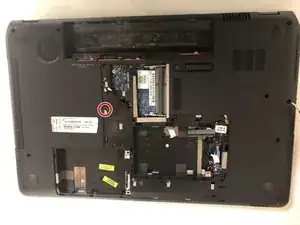

Открутите один винт Phillips #00.

Винт не выпадет, он закреплён на панели

Снимите крышку сервисного люка, сдвинув её от компьютера и приподняв вверх.

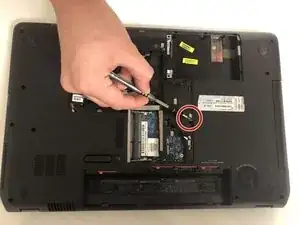

Открутите один винт Phillips #00.

Вытяните дисковод, чтобы снять его.

Одновременно разведите пружинные фиксаторы в стороны от планки оперативной памяти, чтобы разблокировать ОЗУ.

Вытяните планку оперативной памяти.

Проделайте ту же операцию с дополнительной планкой ОЗУ.

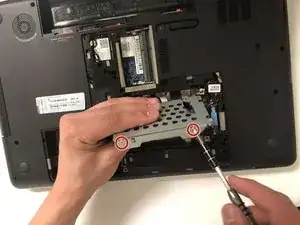

Открутите два винта Phillips #00, удерживающих жёсткий диск.

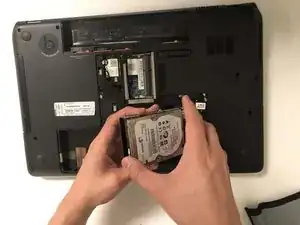

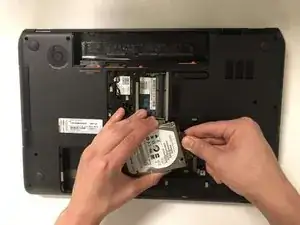

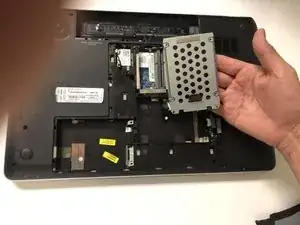

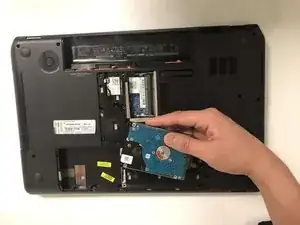

Возьмитесь за чёрную бирку на жёстком диске, потяните влево, а затем вверх, чтобы снять его.

Открутите четыре винта Phillips #00, крепящих жёсткий диск к его корпусу.

Сдвиньте корпус с жёсткого диска.

Отключите жёсткий диск от устройства.

Воспользуйтесь плоским концом лопатки, чтобы отсоединить антенные разъёмы.

Открутите один винт Phillips #00.

Вытяните карту вручную.

Открутите один винт Phillips #00.

Переверните ноутбук.

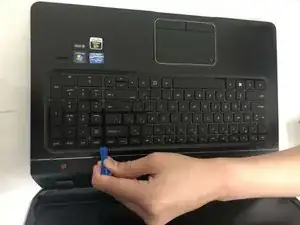

Вставьте лопатку между клавиатурой и верхней рамкой (ближе к экрану).

Подденьте вверх, чтобы освободить фиксаторы клавиатуры.

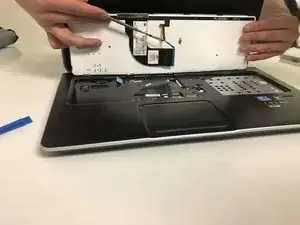

Клавиатура подключена к материнской плате — будьте осторожны, не отсоедините её при поднятии.

Воспользуйтесь плоским концом лопатки, чтобы поднять чёрную скобу на ZIF-разъёме.

Вытяните шлейфы из ZIF-разъёмов.

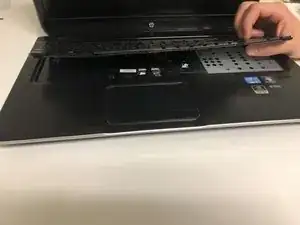

Снимите клавиатуру.

Переверните клавиатуру обратно.

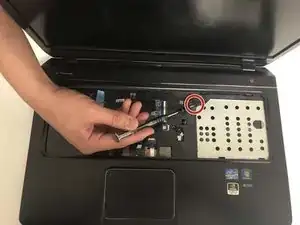

Открутите один винт Phillips #00, удерживающий дисковод.

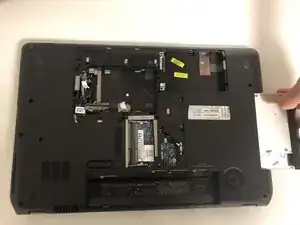

Вытяните дисковод.

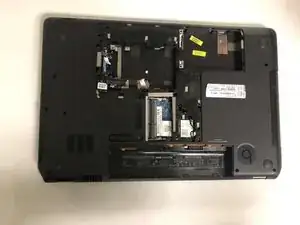

Открутите семнадцать винтов Phillips #00, фиксирующих заднюю панель к ноутбуку.

Переверните ноутбук.

Открутите один винт Phillips #00.

Снимите панель, приподняв её вверх.

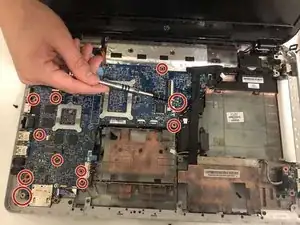

Открутите одиннадцать винтов Phillips #00.

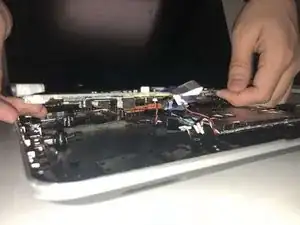

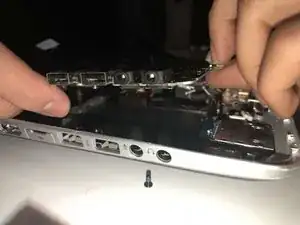

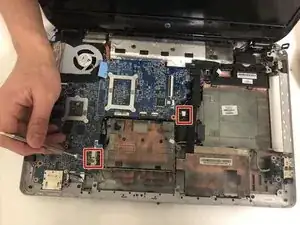

Воспользуйтесь плоским концом лопатки, чтобы отключить все провода, подключённые к материнской плате.

Поднимите чёрную скобу на ZIF-разъёме плоским концом лопатки.

Вытяните шлейф из ZIF-разъёма.

Извлеките вентилятор из ноутбука.

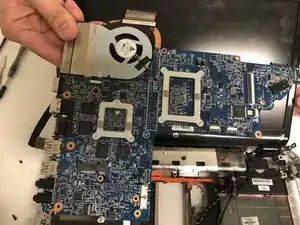

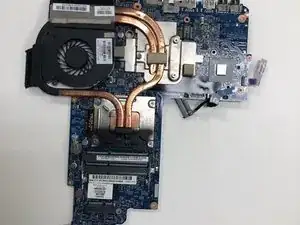

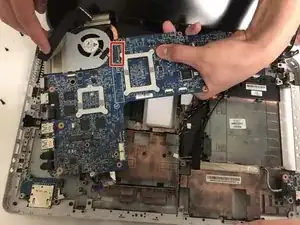

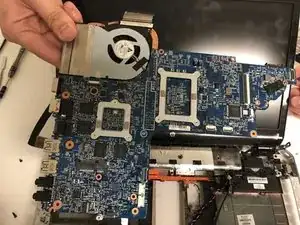

После снятия материнской платы радиатор остаётся к ней присоединённым.

Переверните сборку материнской платы с радиатором.

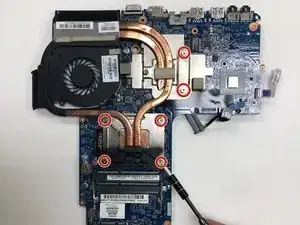

Выкрутите шесть винтов, крепящих радиатор к материнской плате.

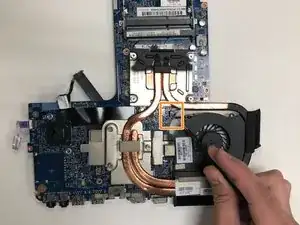

Отключите кабель питания вентилятора.

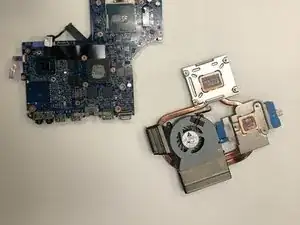

Разъедините две детали.
