Замена оперативной памяти (RAM) в HP TouchSmart 15-r015dx

Выключите ноутбук.

Убедитесь, что ноутбук выключен. Извлечение батареи при включённом устройстве может повредить ноутбук или причинить вред вам.

Переверните ноутбук, чтобы получить доступ к отсеку батареи и дисковому приводy DVD±RW.

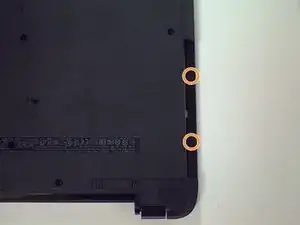

Здесь показаны две защёлки для фиксации батареи.

Сдвиньте защёлки внутрь, навстречу друг другу, чтобы освободить батарею.

После сдвига защёлок потяните батарею на себя, чтобы вынуть её.

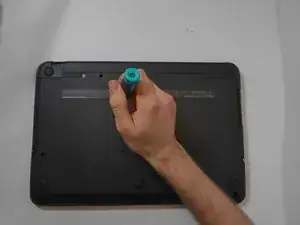

Один винт удерживает дисковод DVD±RW. Используйте отвёртку #00, чтобы выкрутить его.

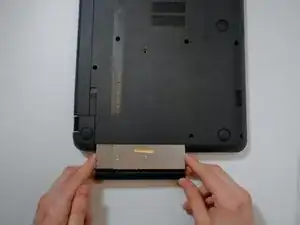

Дисковод DVD±RW расположен здесь. Осторожно потяните его прямо наружу, чтобы извлечь.

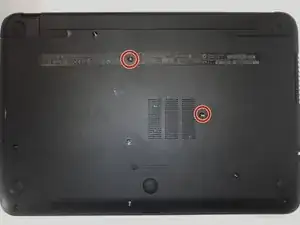

После извлечения дисковода откроются два винта, которые необходимо выкрутить.

Используя крестообразную отвёртку #00, выкрутите два винта, чтобы ослабить крепления клавиатуры.

Один из винтов находится под наклейкой.

Переверните ноутбук лицевой стороной вверх и поднимите экран.

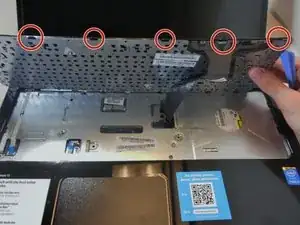

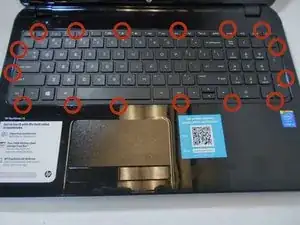

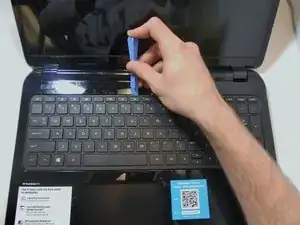

Клавиатура закреплена шестнадцатью защёлками. Осторожно подденьте каждую защёлку пластиковым монтажным инструментом. Когда все защёлки будут ослаблены, поднимите клавиатуру от корпуса.

НЕ поднимайте клавиатуру более чем на 5–8 см, поскольку к ноутбуку подсоединён шлейф.

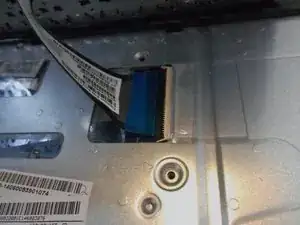

Небольшая чёрная защёлка фиксирует шлейф.

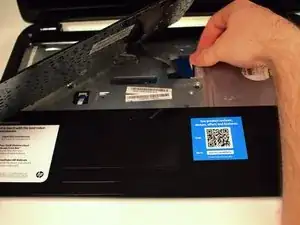

Поднимите чёрную защёлку вверх, чтобы освободить шлейф. После подъёма аккуратно выньте шлейф из разъёма, чтобы отсоединить клавиатуру.

На ленте имеются маленькие выступы; шлейф необходимо извлекать осторожно, а при повторной установке выступы должны точно войти в соответствующие дорожки для корректной работы клавиатуры.

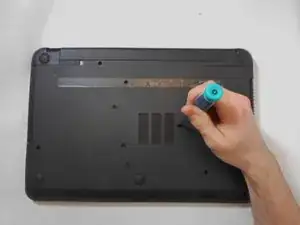

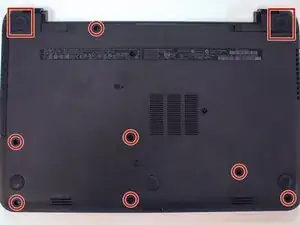

Переверните ноутбук на нижнюю сторону и снимите оставшиеся винты с днища.

Два винта находятся под крышками.

Переверните ноутбук и откройте его.

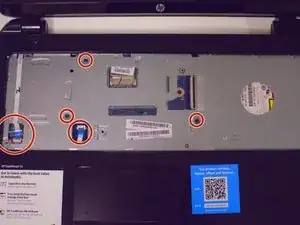

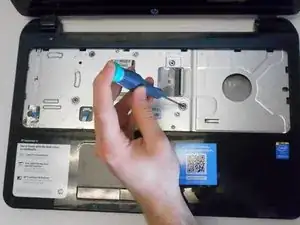

Удалите четыре винта и два провода перед снятием нижней панели корпуса.

Металлические контакты, на которые надеваются провода, остаются прикреплёнными к компьютеру и их легко согнуть при попытке снять или установить пластиковую деталь, удерживающую провод. Обратите внимание на ориентацию пластиковой детали при снятии (какая сторона вверх и какая наружу).

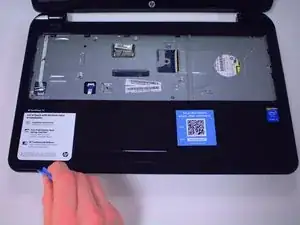

Используйте пластиковый монтажный инструмент, чтобы приподнять и снять нижнюю панель корпуса.

Два винта удерживают жёсткий диск. Выкрутите эти винты.

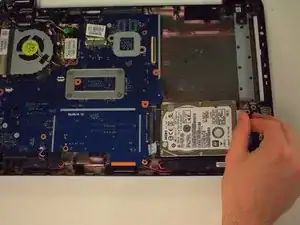

Снимите жёсткий диск, сдвинув его вправо, как показано.

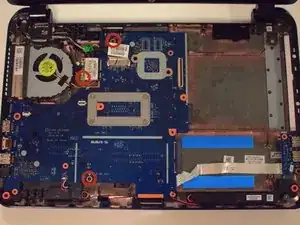

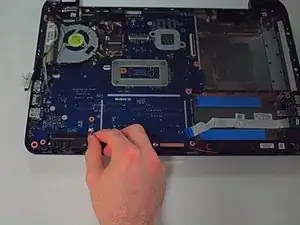

Материнская плата зафиксирована тремя винтами.

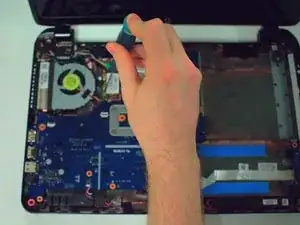

Открутите эти винты, чтобы освободить материнскую плату.

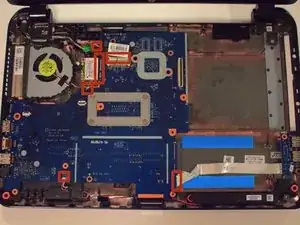

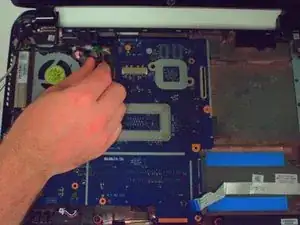

Несколько проводов необходимо отсоединить от материнской платы.

Осторожно отсоедините провода.

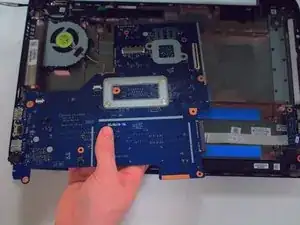

После отсоединения всех проводов извлеките материнскую плату.

Поместите материнскую плату на жёсткую ровную поверхность, чтобы избежать её повреждения.

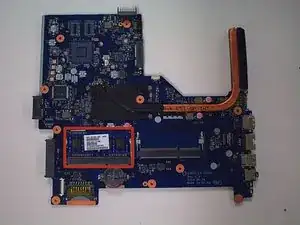

Оперативная память выделена красным.

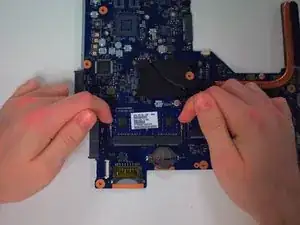

Две фиксаторы удерживают планки оперативной памяти и их нужно отвести в стороны.

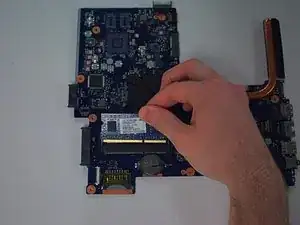

После освобождения фиксаторов аккуратно потяните планку оперативной памяти вверх, как показано.
