Замена жесткого диска HP Chromebook 14-Q010DX

Поверните ноутбук так, чтобы его основание было обращено к Вам.

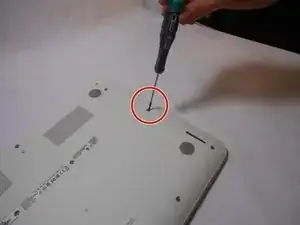

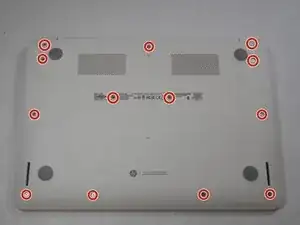

Используя отвёртку №00, выкрутите 13 винтов.

Внимание! При открытии ноутбука может потребоваться усилие, однако под ним находятся хрупкие соединители. Будьте осторожны, чтобы не повредить их.

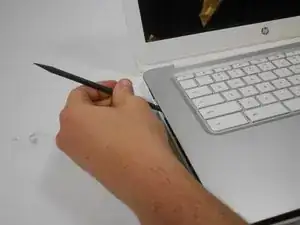

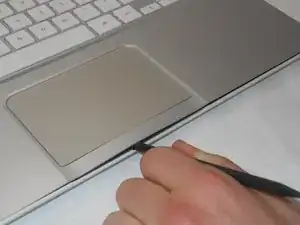

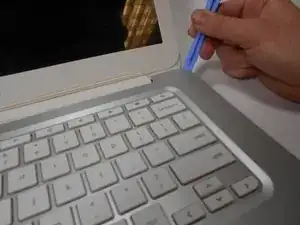

Начиная с верхнего правого угла ноутбука, двигайтесь по часовой стрелке, используя инструмент iFixit или лопатку, чтобы отсоединить клавиатуру от корпуса ноутбука.

Внимание! Осторожно обращайтесь с защёлками и ленточными кабелями, чтобы не повредить их.

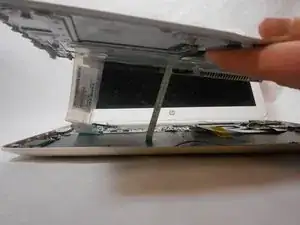

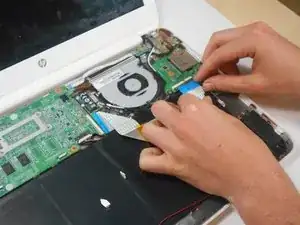

Аккуратно потяните клавиатуру в сторону, противоположную экрану, чтобы обнажить провода, находящиеся под ней.

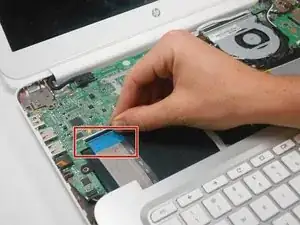

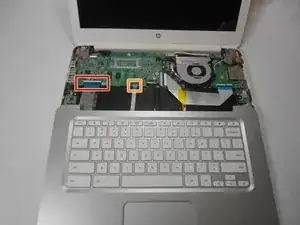

Поднимите чёрную защёлку и потяните синюю ленту на себя, пока она не отсоединится.

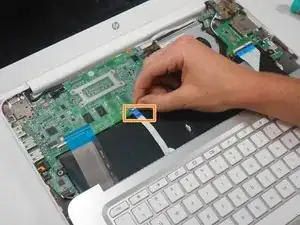

Поднимите белую защёлку и потяните синюю ленту на себя, пока она не отсоединится.

Немного приподнимите клавиатуру и аккуратно снимите ленту, чтобы не повредить детали.

Лента служит только для того, чтобы укладывать провод.

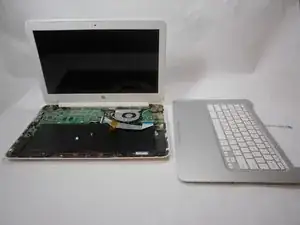

Отложите снятую клавиатуру в сторону.

Снимите чёрную ленту, расположенную снизу, с корпуса ноутбука.

Лента служит только для того, чтобы укладывать провод.

Руками или с помощью лопатки выдвиньте чёрный разъём, указанный слева.

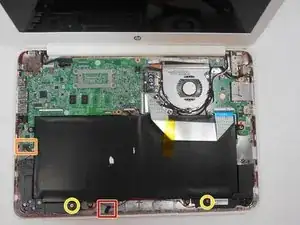

Используйте отвёртку №00, чтобы снять два винта.

Аккуратно извлеките динамики.

Обратите внимание на положение этой полоски провода и на то, что синий конец полоски вставляется в правый разъём при сборке.

Поднимите чёрные защёлки и аккуратно вытащите полоску.

Отложите полоску в сторону.

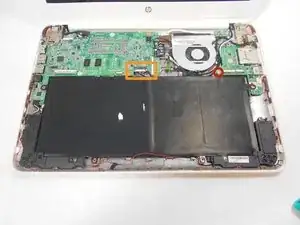

Снимите винт.

Используйте пальцы, чтобы вытащить белую планку из чёрного разъёма над батареей.

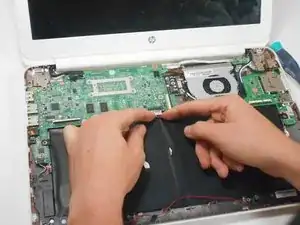

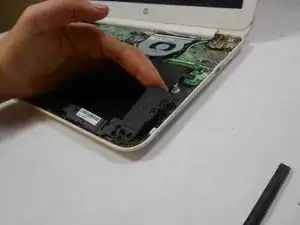

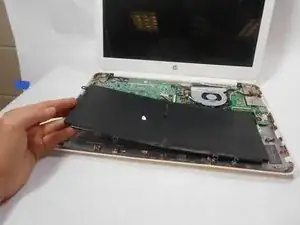

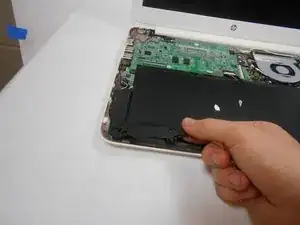

Аккуратно извлеките батарею.

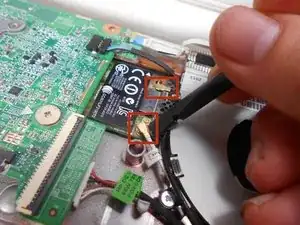

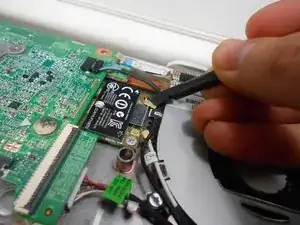

С помощью лопатки отсоедините белый и чёрный кабели от платы.

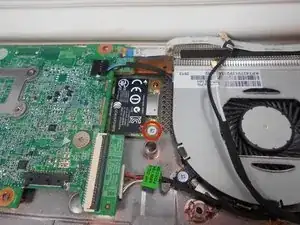

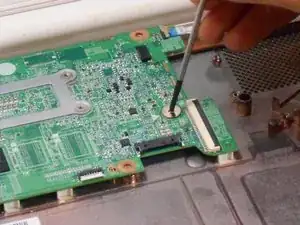

Снимите винт с платы.

Осторожно потяните плату под углом 45°, чтобы извлечь её.

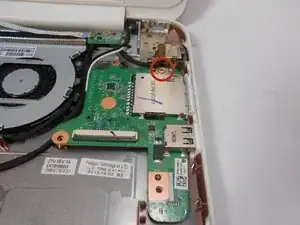

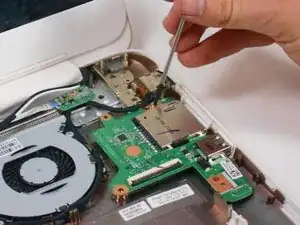

Снимите винт, указанный красным кружком, в верхней части разъёма платы.

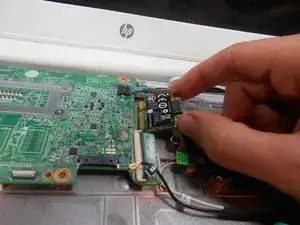

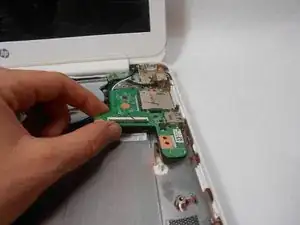

Аккуратно извлеките разъём USB/SD-карты.

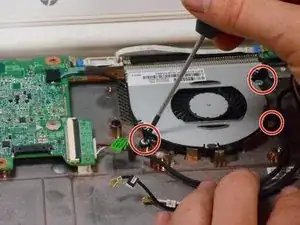

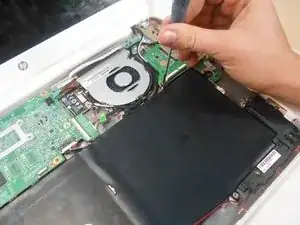

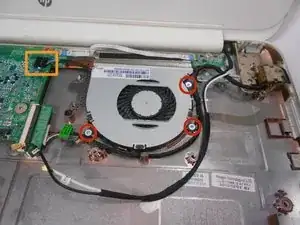

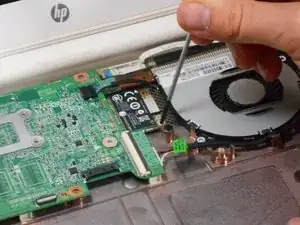

Снимите 3 винта вокруг вентилятора.

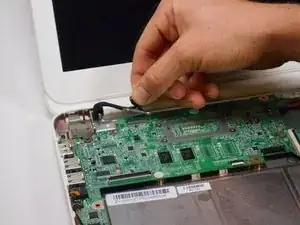

Используя пальцы или лопатку, отсоедините кабель, соединяющий вентилятор с материнской платой.

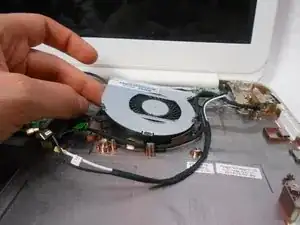

После отсоединения кабеля вентилятора от материнской платы аккуратно извлеките вентилятор руками.

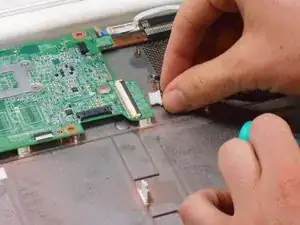

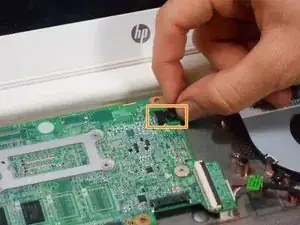

Используя пальцы или лопатку, вытащите разъём.

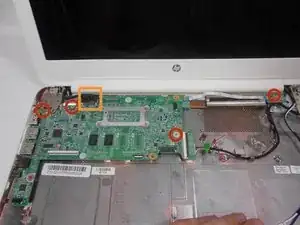

Снимите все указанные винты.

Потяните вверх за чёрную полоску, чтобы отсоединить кабель дисплея.

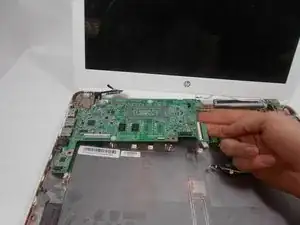

Аккуратно извлеките материнскую плату.

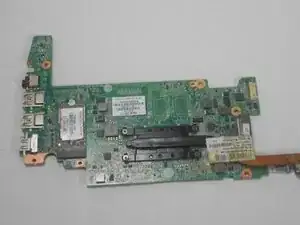

Переверните материнскую плату.

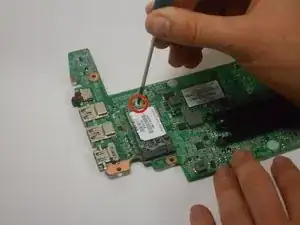

Снимите винт, указанный красным кружком.

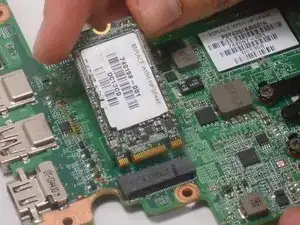

Извлеките жесткий диск, вытянув устройство из чёрного разъёма.
