Замена петель Dell Inspiron 7573 2‑в‑1

Перед началом убедитесь, что компьютер выключен.

Снимите четыре винта 5 мм с нижнего торца ноутбука с помощью крестовой отвёртки Phillips #00.

Ослабьте оставшиеся шесть закреплённых винтов на нижней крышке крестовой отвёрткой Phillips #00.

С помощью лопатки осторожно подденьте нижнюю крышку, плавно подвигаясь от угла к углу, чтобы отсоединить пластиковые защёлки.

Снимите нижнюю крышку.

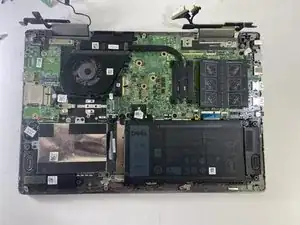

После снятия крышки база ноутбука должна выглядеть примерно как на приведённых изображениях.

Снимите четыре винта 3 мм, фиксирующие аккумулятор, с помощью крестовой отвёртки Phillips #00.

Отключите кабель аккумулятора от платы системы, потянув за язычок.

Поднимите аккумулятор и извлеките его из корпуса ноутбука.

С помощью крестовой отвёртки Phillips #00 снимите винт 3 мм, удерживающий кронштейн беспроводного модуля и сам модуль на плате ввода/вывода.

Снимите кронштейн беспроводного модуля с модуля.

Отключите белый и чёрный антенные кабели от беспроводного модуля.

Сдвиньте и извлеките беспроводной модуль из слота.

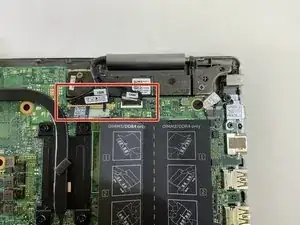

Отклейте ленты, которыми закреплены кабель дисплея и кабель сенсорной платы к плате системы.

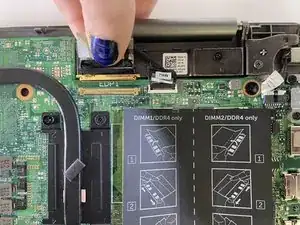

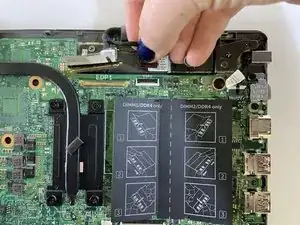

Откройте защёлки и отключите кабель дисплея и кабель сенсорной платы от платы системы.

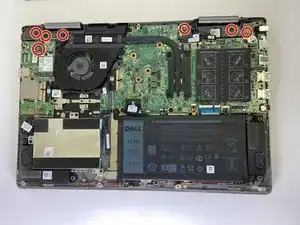

Снимите семь винтов 2 мм, которые крепят петли узла дисплея к сборке подставки для рук, с помощью крестовой отвёртки Phillips #00.

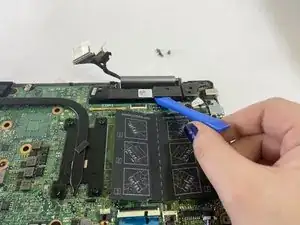

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять петли, если они тяжело поддаются движению.

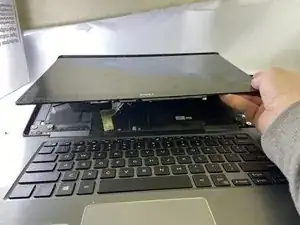

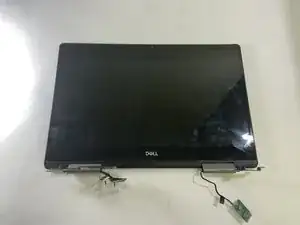

Отделите узел дисплея от основной части корпуса ноутбука.

С помощью лопатки аккуратно удалите пластиковую окантовку в нижней части экрана.

После снятия окантовки воспользуйтесь лопаткой, чтобы аккуратно приподнять экран.

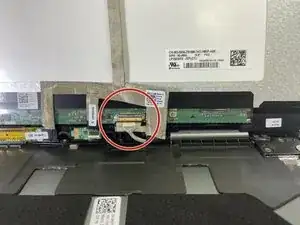

Осторожно приподнимите экран за нижний край, чтобы открыть доступ к разъёмам под ним.

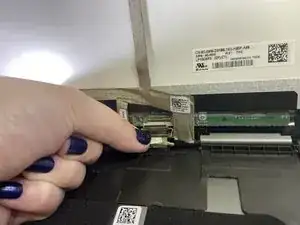

Отключите его, потянув вниз.

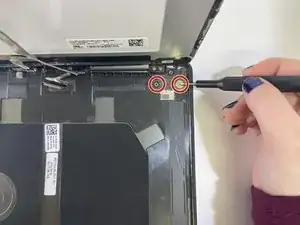

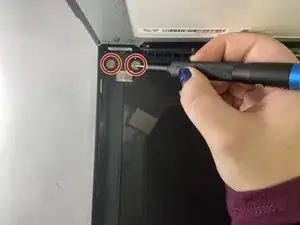

Снимите четыре винта 2 мм Phillips #00 за дисплеем.

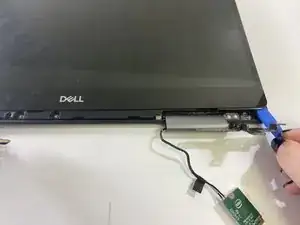

Снимите петли с дисплея и платы ввода/вывода.

Если запасные петли не идут в комплекте с кабелями, аккуратно вытяните кабели из старых петель перед их утилизацией. Может быть полезно записать, как располагались кабели, чтобы при прокладке новых всё было правильно.
