Замена Wi‑Fi карты в HP Pavilion dv7-1285dx

Убедитесь, что устройство выключено и отсоединено от питания.

Переверните устройство так, чтобы отделение для батареи было обращено к Вам.

Сдвиньте чёрный фиксатор вправо и выньте батарею из отсека.

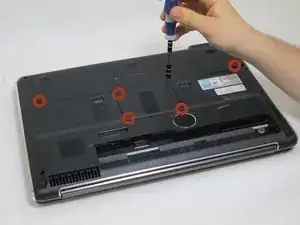

Найдите и отвинтите шесть винтов Phillips PM2.5×7.0 по периметру задней крышки.

Эти винты не полностью отсоединяются от устройства при отворачивании.

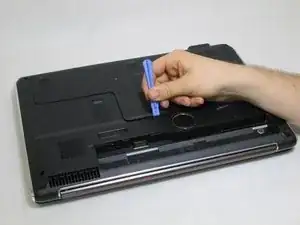

Используйте пластиковый инструмент для вскрытия, чтобы приподнять заднюю крышку и отложить её в сторону.

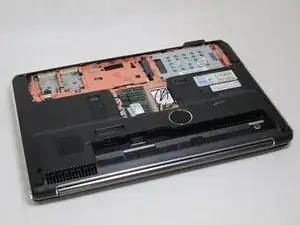

Найдите Wi‑Fi карту справа от оперативной памяти.

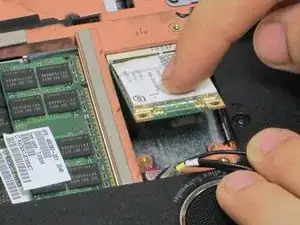

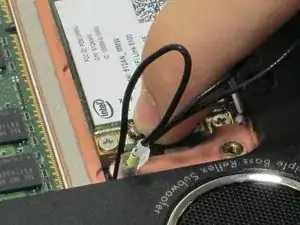

Отключите антенные кабели 1 и 2 от их разъёмов.

Антенный кабель 3 не используется.

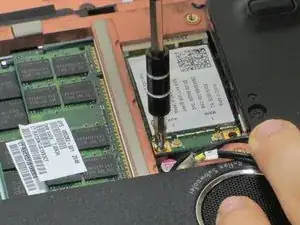

Снимите два винта с крестообразной головкой, расположенные со стороны отсека для батареи на Wi‑Fi карте.

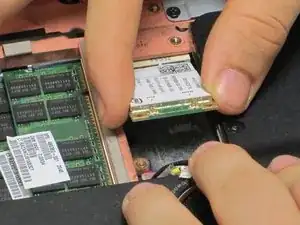

Осторожно приподнимите Wi‑Fi карту под углом 45 градусов со стороны винтов.

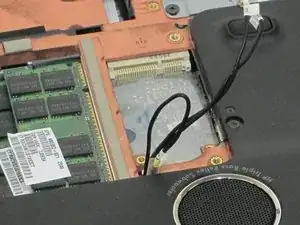

Отсоедините Wi‑Fi карту.

Следующие шаги предназначены для установки заменяющей Wi‑Fi карты. Они очень важны для предотвращения повреждения устройства.

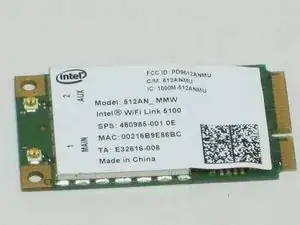

Полностью вставьте заменяющую Wi‑Fi карту под углом 45 градусов, убедившись, что выемка на карте соответствует штифту в гнезде.

Осторожно прижмите Wi‑Fi карту вниз до упора, чтобы можно было вновь установить винты.

Подсоедините антенный кабель 1 к разъёму 1 и антенный кабель 2 к разъёму 2.

Провод 1 должен быть подключён к разъёму 1, а провод 2 — к разъёму 2.

Провод 3 и разъём 3 не используются.
