Замена разъёма питания HP Pavilion dv6700
Обязательно наденьте антистатический браслет, так как вам предстоит работать с электронными платами, и статическое электричество может безвозвратно их повредить.
Шаг 1

Переверните устройство так, чтобы нижняя часть была направлена к вам.
Найдите аккумулятор на нижней части ноутбука.
Шаг 2

Сдвиньте язычок полностью влево, пока аккумулятор не выйдет. Поднимите и извлеките аккумулятор.
Шаг 3

Снимите крышку слота оперативной памяти, открутив два винта.
Эти винты не вытаскиваются полностью, они удерживаются. Ослабьте их до тех пор, пока они не начнут свободно вращаться.
Шаг 4

Используйте отвёртку Phillips #00, чтобы выкрутить два винта, крепящих крышку жёсткого диска (HDD).
Винты не будут полностью вынимать. Ослабьте их до тех пор, пока они не начнут свободно вращаться.
Шаг 5


Используйте отвёртку Phillips #00, чтобы выкрутить 25 винтов, крепящих нижнюю крышку корпуса компьютера.
Шаг 6


Отсоедините провода антенн Wi‑Fi.
Обязательно пометьте провода, чтобы помнить, какой куда подключается.
Шаг 7


Используя отвёртку Phillips #0, выкрутите 2 винта.
Для начального ослабления используйте плоскогубцы с длинным носом, затем продолжите ослабление головкой шестигранной отвёртки (размер 5).
Шаг 8

Переверните HP Pavilion dv6700 так, чтобы верхняя часть была направлена к вам.
Откройте HP Pavilion dv6700.
Шаг 9


Используйте инструмент для вскрытия iFixit, чтобы поддеть пластиковую панель над клавиатурой.
Будьте осторожны, не тяните слишком резко, чтобы не оторвать ленточные кабели под ней. Места достаточно для безопасного извлечения, но действуйте аккуратно, чтобы не повредить.
Шаг 10


Оттяните клавиатуру вверх и выньте её.
Не вытягивайте её полностью, под клавиатурой находится ленточный кабель.
Поднимите два чёрных фиксирующих язычка по бокам разъёма ленточного кабеля, чтобы освободить кабель.
Схватите ленточный кабель у места соединения и аккуратно, но уверенно вытяните его.
Шаг 11

Переверните пластиковую панель.
Отсоедините разъём дисплея.
Не тяните за провода. Тяните за чёрную пластиковую часть или подденьте инструментом для вскрытия iFixit либо ногтем между разъёмом и коннектором.
Шаг 12


Отсоедините ленточные кабели.
Тяните от участка, ближайшего к разъёму, аккуратно но уверенно.
Шаг 13


Поднимите ленту, удерживающую провода.
Шаг 14


Поднимите провода Wi‑Fi и выньте их из‑под металлических защёлок.
Не вырывайте их. Дайте проводам свободно свисать, когда они будут вынуты из‑под защёлок.
Шаг 15


Отсоедините коннектор от разъёма.
Снимите провод из‑под металлических защёлок.
После снятия дайте проводу свободно свисать.
Шаг 16

Используйте отвёртку Phillips #00, чтобы выкрутить чёрный винт, расположенный в верхнем правом углу рядом с дисплеем.
Шаг 17

Подтяните вверх язычок разъёма экрана.
Он будет жёстко закреплён, поэтому не бойтесь приложить немного дополнительной силы, чтобы снять его.
Шаг 18

Используйте отвёртку Phillips #00, чтобы выкрутить чёрный винт, удерживающий экран.
Держите экран рукой, так как после снятия этого винта он ослабнет.
Снимите экран и отложите в сторону.
Шаг 19


Отверните чёрный винт в правом верхнем углу крестовой отвёрткой Phillips #00.
Поднимите верхнюю панель и снимите её.
Шаг 20


Снимите винт в левом верхнем углу крестовой отвёрткой Phillips #00.
Удалите пять винтов, расположенных на крышке материнской платы.
Поднимите крышку и снимите её.
Если тяжело поддеть края крышки пальцами, можно использовать пластиковый лопатка.
Не тяните крышку сильно — под ней находятся два ленточных кабеля, подключённые к материнской плате.
Шаг 21


Аккуратно, но уверенно потяните за ленточные кабели в местах подключений, чтобы отсоединить их
Шаг 22


Отверткой Phillips #00 выкрутите четыре винта крепления модуля ExpressCard.
Шаг 23


Извлеките модуль ExpressCard, сдвинув его наружу.
Извлеките оптический привод, сдвинув его наружу.
Шаг 24

Отсоедините разъём от материнской платы.
Этот элемент, вероятно, будет очень трудно отсоединить, поэтому не бойтесь приложить больше усилия, чем обычно.
Шаг 25

Крестовой отвёрткой Phillips #00 открутите один винт рядом с местом, где был модуль ExpressCard.
Шаг 26


Поднимите материнскую плату.
Отсоедините разъём материнской платы спереди под платой.
Шаг 27


Поднимите материнскую плату вверх и выньте её.
Отсоедините разъём под материнской платой.
Снимите материнскую плату.
Шаг 28

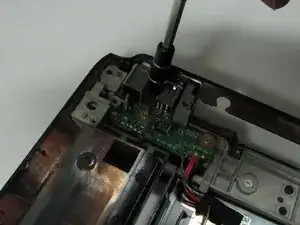

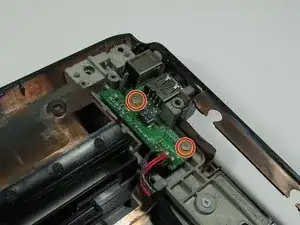

Снимите винты, крепящие разъём питания.
Шаг 29

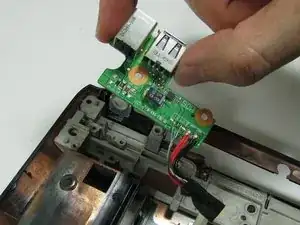

Снимите разъём питания.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
