Замена материнской платы HP Pavilion dv7-1448dx

Убедитесь, что компьютер отключён от сети и выключен.

Положите компьютер передней частью вниз так, чтобы отсек для батареи был дальше от вас.

Сдвиньте переключатель под отсеком для батареи влево, пока отсек не откроется. Для этого может понадобиться приложить усилие.

Аккуратно подденьте батарею вверх, чтобы вынуть её.

При повторной установке батареи совместите защёлки на задней стороне батареи с соответствующими пазами в компьютере, чтобы вставить её на место.

Отвинтите шесть удерживаемых винтов Phillips PM2.5×6.0 с помощью отвёртки Phillips #00.

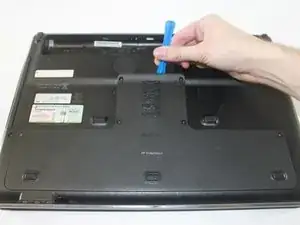

Подденьте заднюю крышку и отведите её от остальной части ноутбука пластиковым инструментом для вскрытия.

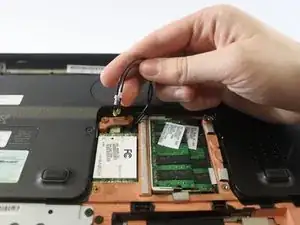

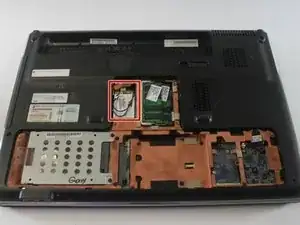

Отключите кабели антенн WLAN.

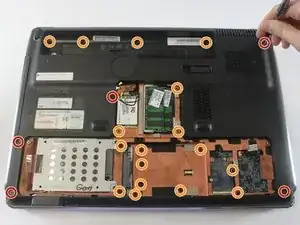

Снимите пять винтов Phillips PM2.5×7.0 с помощью отвёртки Phillips #00.

Снимите 17 винтов Phillips PM2.5×3.0 с помощью отвёртки Phillips #00.

Для извлечения винтов может пригодиться магнит.

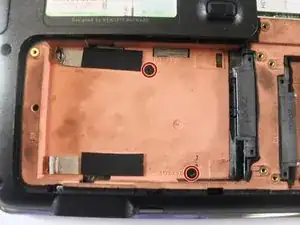

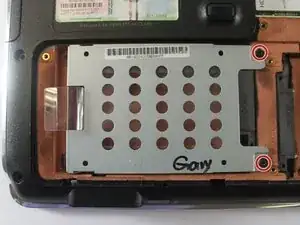

Снимите серый монтажный кронштейн, отвинтив два винта Phillips PM2.5×3.0 с помощью отвёртки Phillips #00.

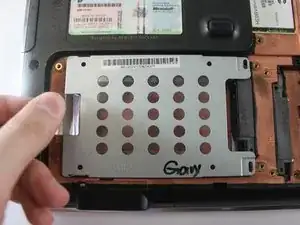

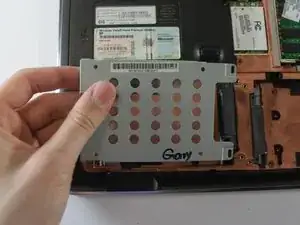

Сдвиньте кронштейн влево, чтобы снять его.

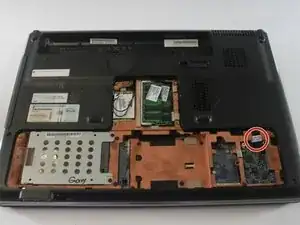

Снимите два широкоголовых винта Phillips PM2.5×4.0 с помощью отвёртки Phillips #00.

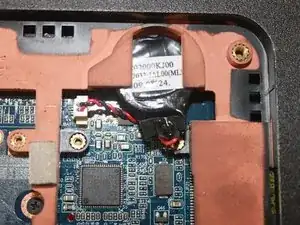

Выньте чёрную часовую батарейку.

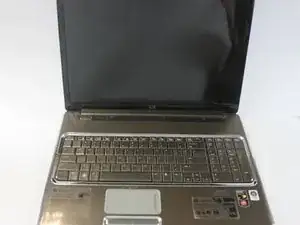

Переверните ноутбук и откройте его так, чтобы был виден клавиатурный модуль.

Снимите крышку динамиков.

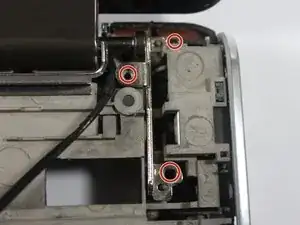

Снимите три винта Phillips PM2.5×3.0, расположенные на динамике, с помощью отвёртки Phillips #00.

Отключите белый сборочный кабель.

Снимите динамик.

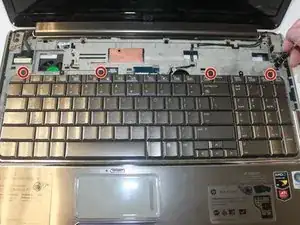

Снимите четыре винта Phillips PM2.0×4.0 с помощью отвёртки Phillips #00.

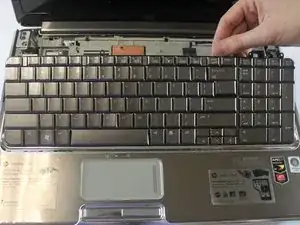

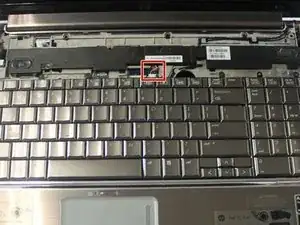

Частично приподнимите клавиатуру, чтобы получить доступ к лентовому кабелю под ней.

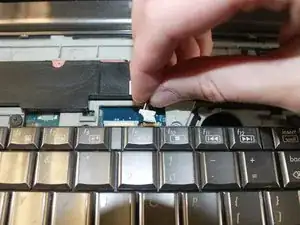

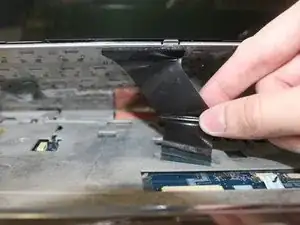

Отключите чёрный разъём нулевого усилия вставки, чтобы полностью снять клавиатуру.

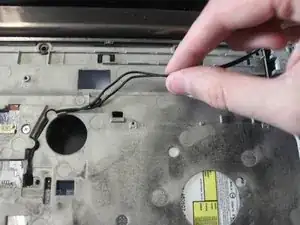

Отстегните чёрные кабели антенны WLAN от держателей, фиксирующих их на месте.

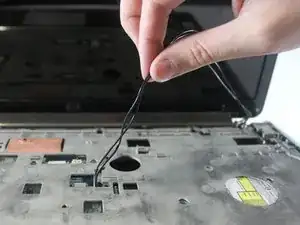

Подтяните вверх, чтобы полностью отсоединить коннекторы кабелей антенны WLAN.

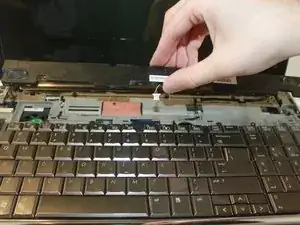

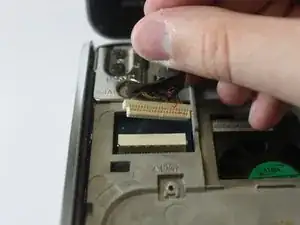

Отключите кабель дисплея.

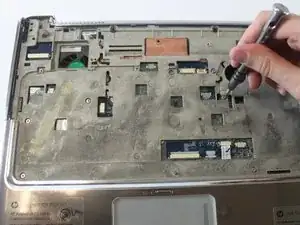

Отвинтите семь винтов Phillips PM2.0×4.0 у основания экрана с помощью отвёртки Phillips #00.

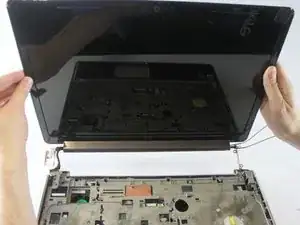

Поднимите экран, чтобы снять его с остальной части ноутбука.

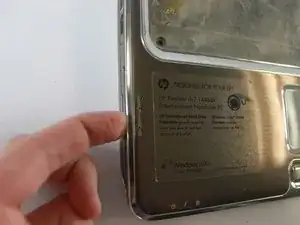

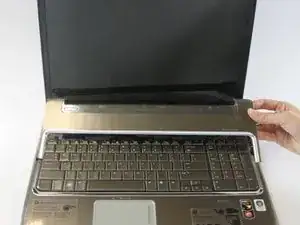

Нажмите на серебристую крышку, чтобы извлечь пылезащитную накладку.

Потяните пластиковую пылезащитную накладку, чтобы полностью снять её с ноутбука.

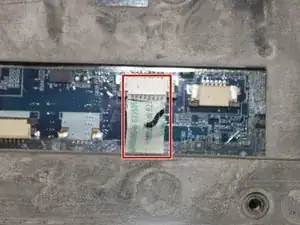

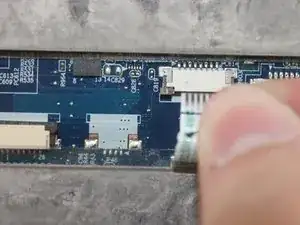

Отключите белый лентовый кабель.

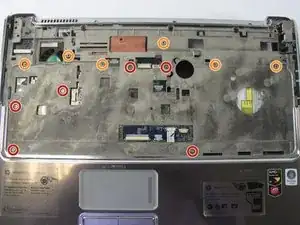

Снимите шесть винтов PM2.5×5.0 с помощью отвёртки Phillips #00.

Затем снимите шесть винтов PM2.5×2.0 с помощью отвёртки Phillips #00.

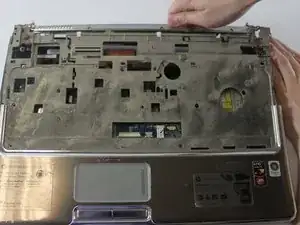

Подденьте металлический кожух, чтобы полностью снять его.

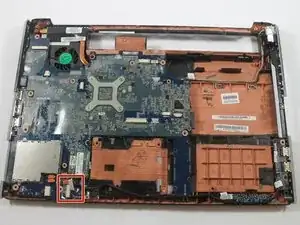

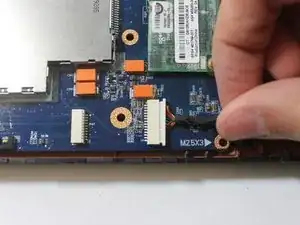

Отключите белый кабель у нижней части ноутбука.

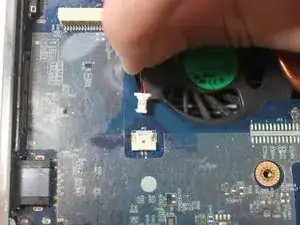

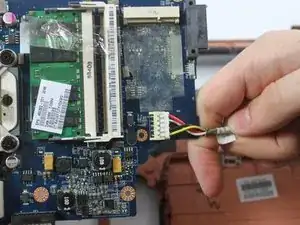

Отключите белый кабель вентилятора.

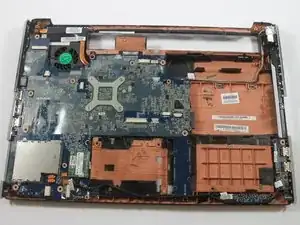

Поднимите материнскую плату и отведите её от корпуса ноутбука.

Материнская плата ещё полностью не извлечена.

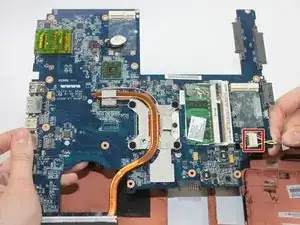

Поверните материнскую плату так, чтобы её обратная сторона была обращена вверх. Она должна оставаться подключённой одним кабелем.

Отсоедините белый силовой разъём. Материнская плата теперь полностью извлечена.
