Замена встроенных динамиков HP 15-d076nr

Разместите ноутбук вверх дном так, чтобы задняя часть, где находится аккумулятор, была обращена к Вам.

Найдите левые и правые фиксаторы внизу ноутбука.

Сдвиньте правый фиксатор влево так, чтобы стал виден оранжевый символ разблокировки.

Сдвиньте левый фиксатор вправо, закрыв символ аккумулятора, и удерживайте.

Удерживая левый фиксатор, сдвиньте аккумулятор к себе и от корпуса ноутбука.

Переориентируйте ноутбук так, чтобы задняя часть была обращена от Вас.

Найдите маленький винт на панели в центре ноутбука.

Ослабьте маленький винт с помощью крестовой отвертки Philips №1.

Винт не вынимается из панели. Его нужно лишь достаточно ослабить, чтобы можно было приподнять/поддеть панель.

Осторожно подденьте среднюю панель пластиковой лопаткой или другим инструментом для поддевания.

Оттяните панель от ноутбука и отложите в сторону.

Аккуратно покачайте и отведите вверх чёрный антенный кабель от беспроводной карты.

Если также подключён белый кабель, оба — чёрный и белый — необходимо отсоединить от беспроводной карты.

Найдите винт Phillips 2.0x3.0 мм в верхнем левом углу беспроводной карты.

Аккуратно удалите винт 2.0x3.0 мм с помощью крестовой отвертки Philips №0.

Сдвиньте беспроводную карту влево, чтобы извлечь её из сокета.

Найдите оперативную память в открытом пространстве.

Найдите защёлки на модуле оперативной памяти.

Сдвиньте защёлки от модуля оперативной памяти с помощью пластиковой лопатки.

Модуль памяти может выскакивать.

Извлеките модуль оперативной памяти.

Найдите ленточные кабели.

Подденьте чёрные защёлки на разъёмах и отсоедините оба ленточных кабеля.

Найдите винт DVD-привода.

Удалите винт Phillips PM2.5×6.5 с помощью крестовой отвертки Philips №0.

Далее используйте крестовую отвертку Philips №0 для остальной части этого руководства и последующих.

Положите винт в контейнер, чтобы не потерять его.

Нажмите на защёлку, расположенную рядом с винтом DVD-привода.

Возьмите DVD-привод одной рукой и с помощью пластиковой лопатки нажмите защёлку вниз и в сторону.

Удалите четырнадцать винтов Phillips PM2.5×6.0 и поместите их в отдельный контейнер.

Переверните ноутбук и откройте его, как при обычном использовании.

Осторожно снимите крышку/клавиатуру с ноутбука с помощью пластиковой лопатки.

При снятии крышки/клавиатуры ноутбук станет тяжёлым сверху.

Отсоедините кабель монитора, поддев его пластиковой лопаткой и подняв вверх.

Освободите кабель из его канавки, пока он не освободится полностью.

Поднимите чёрные защёлки и отсоедините три ленточных кабеля.

Отсоедините красно-чёрно-белый кабель динамиков, расположенный в нижнем левом углу.

Удалите три винта Phillips PM2.5×4.0 на картридере в нижнем левом углу.

Поместите винты в отдельный контейнер.

Снимите картридер.

Удалите пять винтов Phillips PM2.5×5.0 на материнской плате.

Удалите винт с крестообразным шлицем PM2.5×5.0, расположенный на вентиляторе в правом верхнем углу.

Аккуратно приподнимите материнскую плату.

Не извлекайте материнскую плату полностью. Просто приподнимите её. Снизу материнской платы находится черный кабель, который её фиксирует.

Найдите кабель на нижней стороне материнской платы, в её правом нижнем углу.

Аккуратно захватите кабель и потяните вниз, чтобы снять его.

Переверните материнскую плату.

Найдите точку подключения кабеля порта зарядки на материнской плате.

Возьмитесь за разъём кабеля порта зарядки и осторожно покачивайте, чтобы извлечь его.

Отложите плату в сторону.

Отключите ленточный кабель в правом нижнем углу ноутбука.

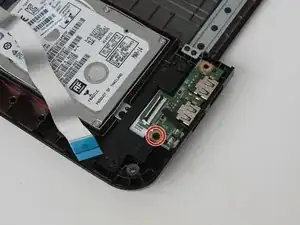

Удалите винт с крестообразным шлицем PM2.5×5.0, крепящий плату USB.

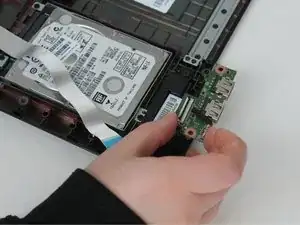

Снимите плату USB.

Найдите два модуля динамиков.

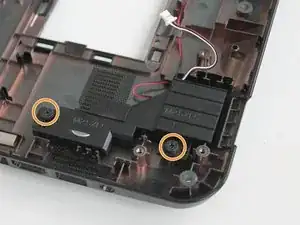

Удалите два винта с крестообразным шлицем PM2.5×4.0 на модуле в левом нижнем углу.

Удалите два винта с крестообразным шлицем PM2.5×4.0 на модуле в правом нижнем углу.

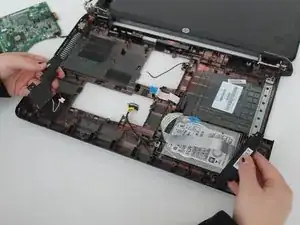

Медленно приподнимите динамики и отведите их от корпуса ноутбука.

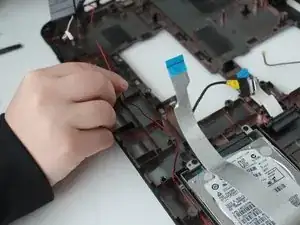

Снимите красно-черный кабель, соединяющий два модуля динамиков, с его крепления.

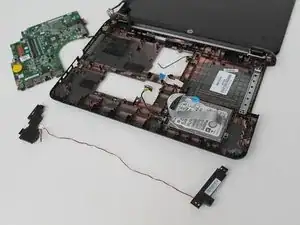

Извлеките динамики из корпуса ноутбука.
