Замена внутренней беспроводной карты Acer Aspire One A150-1570

Переверните устройство так, чтобы батарея была дальше всего от вас.

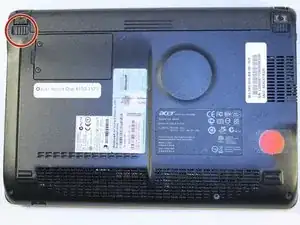

Найдите переключатель в верхнем левом углу и сдвиньте его влево, чтобы он оказался в положении «разблокировано».

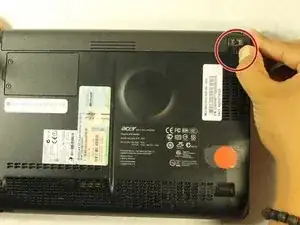

Найдите защёлку в верхнем правом углу. Сдвиньте и удерживайте защёлку вправо.

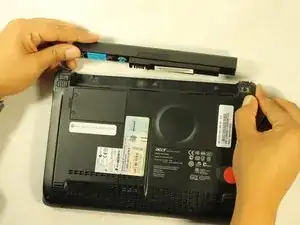

Вытащите батарею.

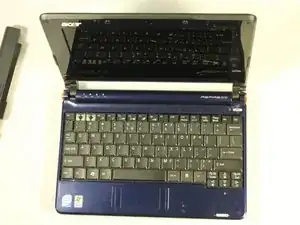

Теперь переверните устройство обратно, чтобы показать клавиатуру.

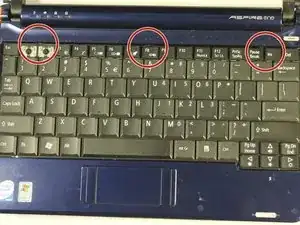

Найдите три фиксатора в верхней части клавиатуры.

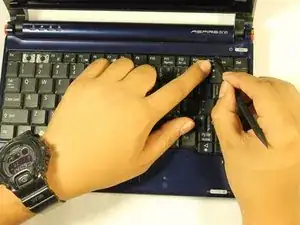

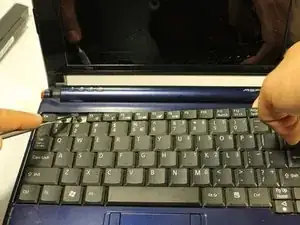

Начните с верхнего правого угла и используйте лопатку, чтобы отжать фиксатор от клавиатуры.

Перейдите к среднему фиксатору, продолжая удерживать правую сторону вверх, чтобы фиксатор не вернулся на место.

Продолжайте удерживать клавиатуру при отсоединении последнего фиксатора.

НЕ поднимайте клавиатуру пока. Это будет рассмотрено в следующем шаге.

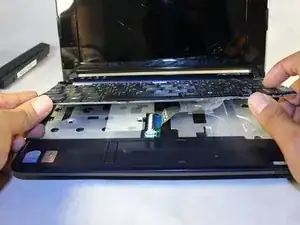

Здесь видно, что клавиатура всё ещё прикреплена к устройству.

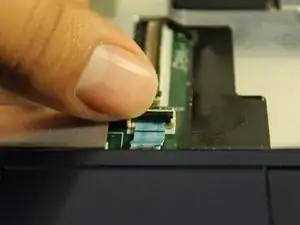

Используйте лопатку, чтобы поднять ZIF (разъём с нулевым усилием вставки) и освободить ленту клавиатуры.

После подъёма защёлки лента клавиатуры должна легко выйти.

Закройте и переверните устройство, чтобы получить хороший обзор всех винтов.

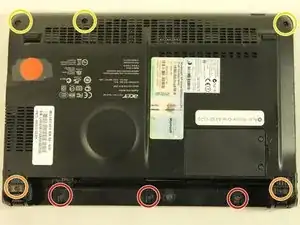

Найдите и удалите три винта 3,9 мм там, где была вынута батарея.

Найдите и удалите два винта 5,8 мм, расположенные под амортизаторами.

Найдите и удалите оставшиеся три винта 5,8 мм в верхней части устройства.

Переверните и снова откройте устройство так, чтобы был виден внутренний отсек.

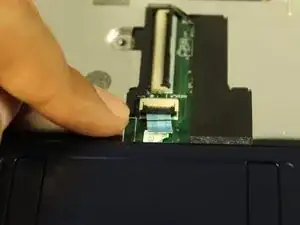

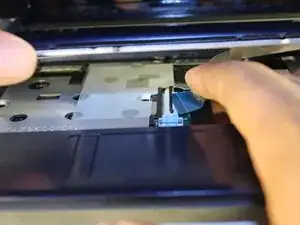

Найдите ZIF, подключающий панель тачпада к материнской плате.

Поднимите чёрную пластиковую защёлку и аккуратно вытащите ZIF-разъём.

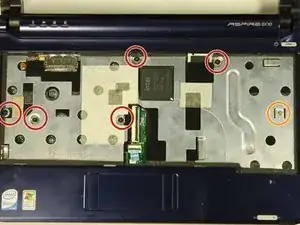

Найдите и удалите все пять чёрных винтов 4,7 мм.

Найдите и удалите один серебряный винт 4,3 мм.

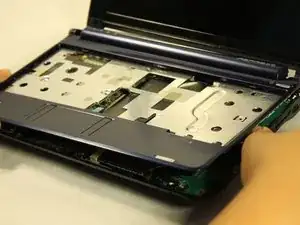

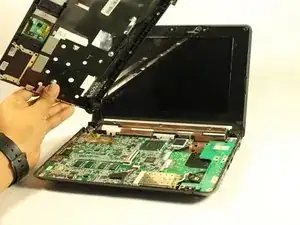

Выберите угол и медленно приподнимите панель, проводя пальцем под ней, чтобы отщёлкнуть защёлки.

Двигайтесь медленно. Не стоит трясти или действовать слишком резко, чтобы не треснуть пластик.

Найдите внутреннюю беспроводную карту.

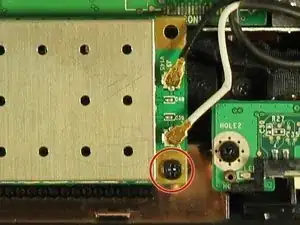

Удалите один винт 3,9 мм, удерживающий её.

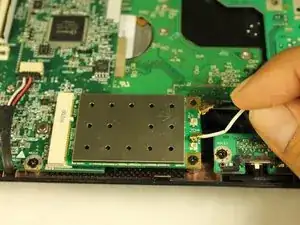

Аккуратно отсоедините чёрный и белый кабели от внутренней беспроводной карты.

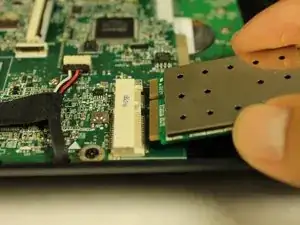

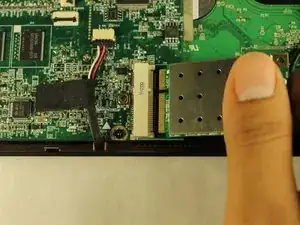

Вытащите внутреннюю беспроводную карту прямо.
