Замена материнской платы Acer Aspire One A150-1570

Переверните устройство так, чтобы батарея была дальше всего от Вас.

Найдите переключатель в верхнем левом углу и сдвиньте его влево в положение «разблокировано».

Найдите защёлку в верхнем правом углу. Оттяните и удерживайте защёлку вправо.

Выньте батарею.

Теперь переверните устройство обратно так, чтобы был виден клавиатурный блок.

Найдите три защёлки в верхней части клавиатуры.

Начните в верхнем правом углу и с помощью лопатки отожмите защёлку от клавиатуры.

Перейдите к средней защёлке, продолжая держать правую часть приподнятой, чтобы защёлка не встала на место.

Продолжайте держать клавиатуру приподнятой, пока не отключите последнюю защёлку.

НЕ поднимайте клавиатуру пока. Это будет сделано в следующем шаге.

Здесь видно, что клавиатура всё ещё прикреплена к устройству.

Используйте лопаточку, чтобы поднять фикcатор ZIF (разъём с нулевым усилием) и освободить шлейф клавиатуры.

После поднятия фиксатора шлейф клавиатуры должен легко выйти.

Закройте и переверните устройство, чтобы хорошо видеть все винты.

Найдите и удалите три винта 3,9 мм в местах, откуда была извлечена батарея.

Найдите и удалите два винта 5,8 мм, расположенные под буферами.

Найдите и удалите три оставшихся винта 5,8 мм в верхней части устройства.

Переверните и откройте устройство так, чтобы был виден внутренний отсек.

Найдите ZIF, соединяющий панель тачпада с материнской платой.

Поднимите чёрную пластиковую скобу и аккуратно извлеките ZIF-разъём.

Найдите и удалите все пять чёрных винтов 4,7 мм.

Найдите и удалите один серебристый винт 4,3 мм.

Выберите угол и медленно приподнимите панель, проводя пальцем под ней, чтобы отщёлкнуть пазы.

Двигайтесь медленно. Не допускайте трещин в пластике из‑за грубых или слишком быстрых движений.

Найдите внутреннюю беспроводную карту.

Удалите один винт 3,9 мм, удерживающий её.

Аккуратно отсоедините чёрный и белый кабели от внутренней беспроводной карты.

Выньте внутреннюю беспроводную карту, потянув её прямо наружу.

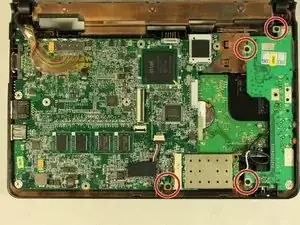

Найдите и удалите четыре винта 3,9 мм на правой стороне устройства.

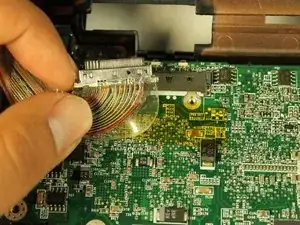

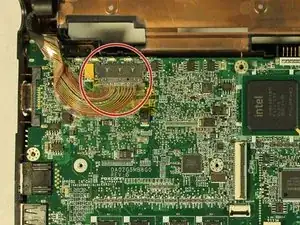

Найдите кабель дисплея в верхнем левом углу устройства.

Аккуратно отсоедините кабель дисплея.

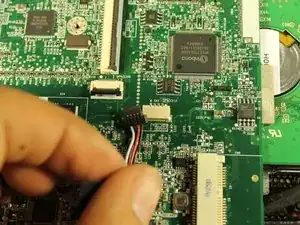

Найдите кабель динамика в нижней части материнской платы.

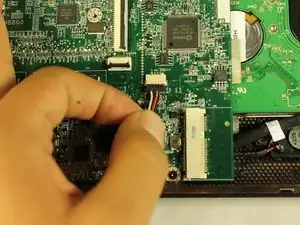

Аккуратно потяните кабель, чтобы отключить динамик от материнской платы.

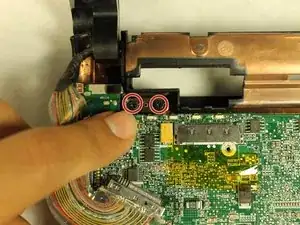

Найдите и удалите последние два оставшихся винта 4,7 мм в верхнем левом углу материнской платы.

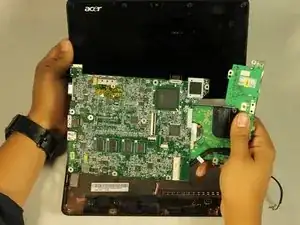

Аккуратно приподнимите материнскую плату с рамки устройства.
