Замена тачпада Acer Aspire One 725-0845
Тачпад — одна из наиболее часто используемых частей устройства. Это может привести к ряду проблем, из-за которых тачпад может работать некорректно. Чтобы заменить тачпад в этом устройстве, необходимо заменить всю верхнюю крышку/подставку для рук. Если вы выполнили все шаги из Руководства по устранению неполадок и убедились, что тачпад повреждён или неисправен, это пошаговое руководство проведёт вас через процесс снятия аккумулятора, задней панели, жёсткого диска, крышки/подставки для рук, кнопок тачпада и клавиатуры.
Шаг 1
Убедитесь, что устройство выключено, удерживая кнопку питания в верхнем левом углу.
На ровной поверхности переверните устройство так, чтобы была доступна задняя панель.
Шаг 2
С помощью лопатки или любого тонкого острого инструмента отодвиньте фиксатор в сторону от центра устройства.
Одновременно вытащите аккумулятор, оттягивая его от устройства.
Шаг 3
С помощью биты и отвёртки JIS J1 удалите центральный винт (7,0 мм) из задней панели.
Сдвиньте заднюю панель от центра устройства руками и снимите её.
Шаг 4
С помощью биты и отвёртки JIS J1 удалите два винта (9,0 мм) с внешней стороны жёсткого диска.
Шаг 5
Сдвиньте жёсткий диск от центра устройства руками, пока он не отсоединится от материнской платы.
Осторожно приподнимите внешнюю сторону жёсткого диска и поместите диск на чистую, немагнитную поверхность.
Шаг 6
С помощью биты и отвёртки JIS J1 удалите шесть внешних винтов (7,0 мм).
С помощью биты и отвёртки JIS J1 удалите семь внутренних винтов (8,0 мм).
С помощью биты и отвёртки JIS J1 удалите один внутренний винт (3,0 мм).
Шаг 7
Сдвиньте коричневые фиксирующие язычки для подключения клавиатуры от центра устройства руками.
Осторожно отсоедините разъём клавиатуры, потянув от центра устройства.
Поднимите чёрные защёлки для подключений тачпада вверх.
Осторожно отсоедините подключения тачпада, потянув фиолетовые язычки от защёлок.
Шаг 8
Переверните устройство и откройте его.
С помощью пластиковых инструментов для вскрытия снимите крышку/подставку для рук с рамки устройства.
Шаг 9
С помощью биты и отвёртки JIS J1 удалите 17 винтов (3,0 мм) с задней стороны клавиатуры.
Шаг 10
Снимите клавиатуру, приподняв её вверх и отнимая от крышки/подставки для рук. Будьте внимательны с соединением клавиатуры на этом шаге.
Чтобы заменить отдельную клавишу, снимите клавишу с клавиатуры с помощью пластиковой лопатки для вскрытия.
Шаг 11

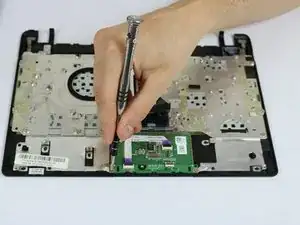

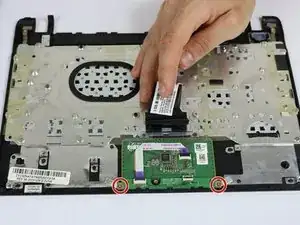

С помощью биты и отвёртки JIS J1 удалите два винта (7,0 мм) с кнопок тачпада.
Шаг 12

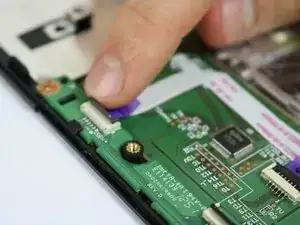

На крышке/подставке для рук поднимите чёрные защёлки для кнопок тачпада вверх.
Отсоедините разъём кнопок тачпада, аккуратно потянув фиолетовые язычки от защёлок.

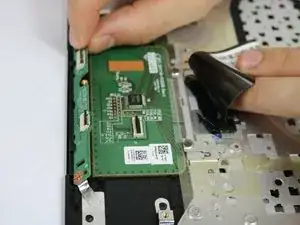

Снимите кнопки тачпада, приподняв их вверх и отнимая от крышки/подставки для рук.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
