Acer Aspire One A150-1570 Замена динамиков

Переверните устройство так, чтобы аккумулятор был дальше всего от Вас.

Найдите переключатель в верхнем левом углу и сдвиньте его влево в положение «разблокировано».

Найдите защёлку в верхнем правом углу. Сдвиньте и удерживайте защёлку вправо.

Выньте аккумулятор.

Теперь переверните устройство обратно, чтобы показать клавиатуру.

Найдите три защёлки в верхней части клавиатуры.

Начните с верхнего правого угла и с помощью лопатки отожмите защёлку от клавиатуры.

Перейдите к средней защёлке, удерживая правую сторону приподнятой, чтобы защёлка не вернулась на место.

Продолжайте держать клавиатуру приподнятой, пока не отсоедините последнюю защёлку.

НЕ поднимайте клавиатуру пока. Это будет сделано на следующем шаге.

Здесь видно, что клавиатура всё ещё подключена к устройству.

Используйте лопатки, чтобы приподнять фиксатор ZIF (разъём с нулевым усилием) и освободить шлейф клавиатуры.

После подъёма фиксатора шлейф клавиатуры должен легко выйти.

Закройте и переверните устройство, чтобы получить хороший обзор всех винтов.

Найдите и снимите три винта 3.9 мм там, где был извлечён аккумулятор.

Найдите и снимите два винта 5.8 мм, расположенные под упорами.

Найдите и снимите оставшиеся три винта 5.8 мм в верхней части устройства.

Переверните и снова откройте устройство, чтобы вы могли увидеть внутреннюю панель.

Найдите ZIF, соединяющий панель тачпада с материнской платой.

Поднимите чёрную пластиковую защёлку и осторожно извлеките ZIF-разъём.

Найдите и снимите все пять чёрных винтов 4.7 мм.

Найдите и снимите один серебристый винт 4.3 мм.

Возьмитесь за угол и медленно приподнимите панель, проводя пальцем под ней, чтобы отщелкнуть уплотнители.

Двигайтесь медленно. Не применяйте излишнюю силу и не шевелите быстро, чтобы не треснул пластик.

Найдите внутреннюю беспроводную карту.

Удалите один винт 3.9 мм, который её фиксирует.

Осторожно отсоедините чёрный и белый кабели от внутренней беспроводной карты.

Вытяните внутреннюю беспроводную карту прямо наружу.

Найдите и снимите четыре винта 3.9 мм на правой стороне устройства.

Найдите кабель дисплея в верхнем левом углу устройства.

Осторожно отсоедините кабель дисплея.

Найдите кабель динамика внизу материнской платы.

Осторожно потяните кабель, чтобы отсоединить динамик от материнской платы.

Найдите и снимите последние два оставшихся винта 4.7 мм в верхнем левом углу материнской платы.

Осторожно поднимите материнскую плату с рамки устройства.

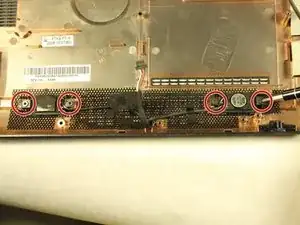

Найдите и снимите винты 3.9 мм, удерживающие динамики на месте.

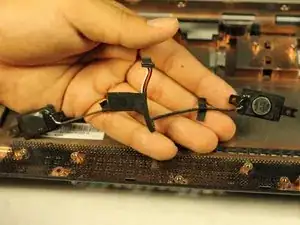

Осторожно приподнимите динамики из рамки.
