Замена экрана Gateway SA1

Поверните защёлку справа от батареи влево, чтобы разблокировать её.

Сдвиньте защёлку слева непосредственно под батареей, чтобы разблокировать, и вытяните батарею, как показано.

Защёлку нужно удерживать в этом положении, чтобы вынуть батарею.

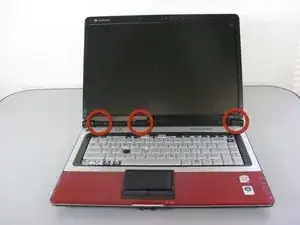

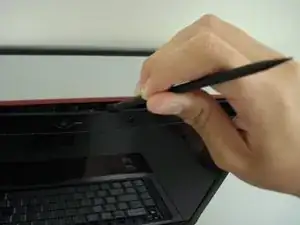

Снимите накладки шарниров, приподняв каждую острой частью лопатки.

Обратите внимание, что средняя накладка имеет другую форму и её сложнее снять.

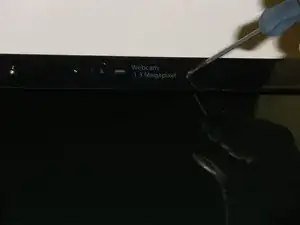

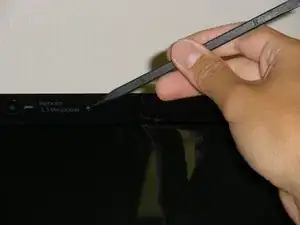

С помощью острой части лопатки снимите шесть заглушек винтов на передней рамке.

Две нижние заглушки удалить сложнее.

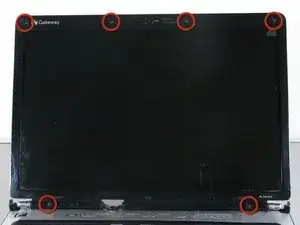

Удалите шесть винтов Philips длиной 5,9 мм, фиксирующих рамку экрана.

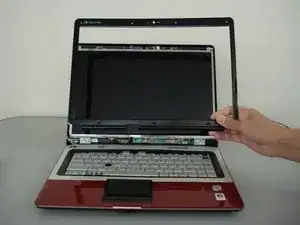

Снимите переднюю рамку, поддев клиновидным концом лопатки.

Убедитесь, что лопатка не касается ЖК-экрана.

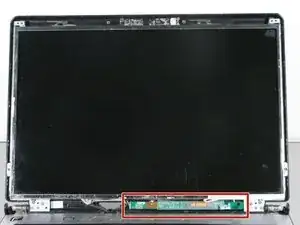

Инвертор подсветки теперь открыт под ЖК-экраном.

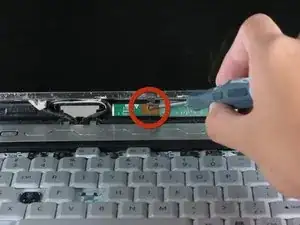

Удалите один винт Philips длиной 3,8 мм, который крепит инвертор подсветки к корпусу компьютера.

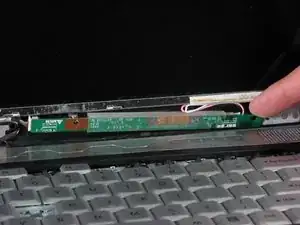

Используйте палец или лопатку, чтобы вынуть плату инвертора.

Это выявит провода, находящиеся позади неё.

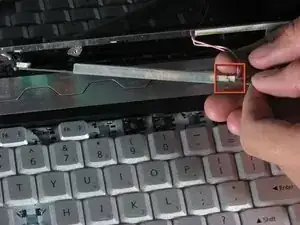

Отключите кабели подсветки ЖК с правой стороны инвертора.

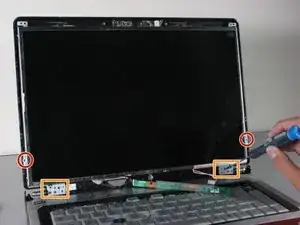

Удалите шесть винтов, которые крепят экран к шарнирам.

Два винта Philips длиной 2,5 мм.

Четыре винта Philips длиной 3,8 мм.

Отключите кабель от платы веб-камеры.

Будьте осторожны, не прикладывайте чрезмерную силу, иначе можно повредить соединение.

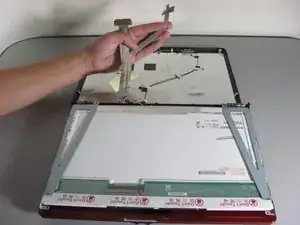

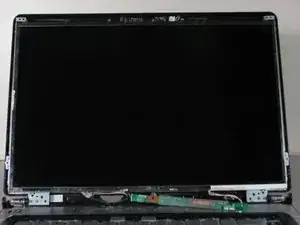

Отделите экран от крышки дисплея.

Не прикасайтесь к задней стороне экрана.

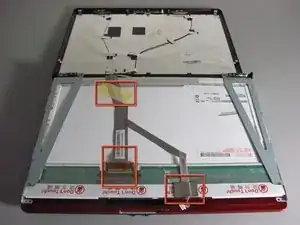

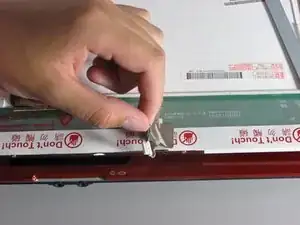

Снимите три полоски ленты, которыми закреплены кабели.

Осторожно, не рвите ленту. Полоска, удерживающая провода веб-камеры, особенно хрупкая.

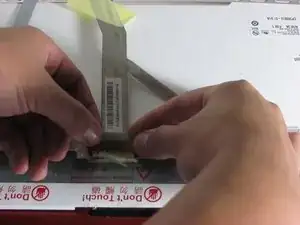

Отключите кабель передачи данных дисплея от разъёма экрана.

Это соединение очень хрупкое; не прикладывайте чрезмерную силу.

Экран теперь должен быть полностью освобождён от всех проводов.

Удалите четыре винта Philips длиной 2,8 мм, которые фиксируют экран к монтажной планке, с помощью отвертки.

По два винта с каждой стороны монтажной планки.

Теперь вы можете снять и заменить экран.
