Замена видеокабеля Lenovo IdeaPad S340-15IWL
Шаг 1
Выключите ноутбук и поместите его лицом вниз на поверхность, не царапающую корпус.
С помощью отвертки Torx T5 открутите все десять винтов длиной 6 мм, удерживающих заднюю панель.
Шаг 2
Вставьте пластиковый инструмент для открывания под заднюю крышку возле шарниров экрана.
Осторожно приподнимите крышку с обеих сторон.
В процессе поднятия крышки могут быть слышны щелчки. Это нормально. Если крышка не открывается, попробуйте приподнять её под другим углом/в другом месте.
Шаг 3

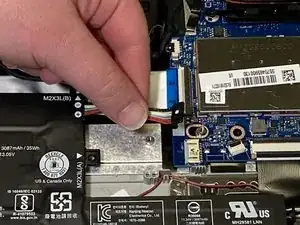

Отключите кабель аккумулятора, аккуратно потянув его прямо из разъёма.
Убедитесь, что тянете параллельно устройству, чтобы не повредить разъём материнской платы.
Разъём аккумулятора не блокируется и для установки и извлечения требуется лишь легкое давление.
Уберите аккумулятор из ноутбука.
Шаг 4

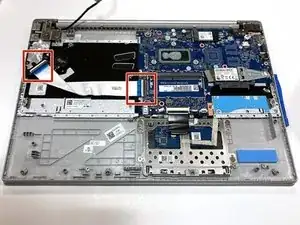

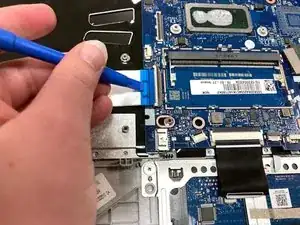

С помощью инструмента для открывания осторожно поднимите фиксирующие зажимы, удерживающие серебристый видеокабель на месте.

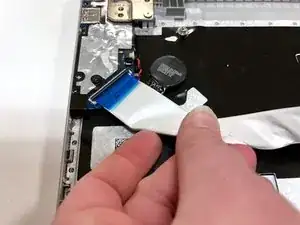

Вытяните шлейф из каждого разъёма.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
