Замена экрана Lenovo IdeaPad S340-15IWL

Выключите ноутбук и положите его экраном вниз на поверхность, не оставляющую царапин.

С помощью отвертки Torx T5 отвинтите все десять винтов длиной 6 мм, удерживающих заднюю панель.

Сдвиньте пластиковый инструмент для открывания под заднюю крышку вблизи шарниров экрана.

Аккуратно подденьте крышку по обеим сторонам.

При поддевании крышки может слышаться щелчок — это нормально. Если крышка не открывается, попробуйте поддеть под другим углом или в другом месте.

Отключите кабель батареи, осторожно потянув его прямо из разъёма.

Втягивайте параллельно плоскости устройства, чтобы не согнуть разъём на материнской плате.

Разъём батареи не фиксируется и требует лишь лёгкого усилия для вставки и извлечения.

Удалите батарею из ноутбука.

Снимите два винта длиной 3 мм, крепящие вентилятор к корпусу, используя крестовую отвертку Phillips #0.

С помощью лопатки аккуратно отсоедините кабель вентилятора от материнской платы.

Осторожно распустите чёрный кабель, проходящий между верхней частью батареи и нижней частью вентилятора, по канавкам вдоль боковой стороны вентилятора.

Для этого приподнимите металлическую ленту, удерживающую кабель, пальцами или пластиковым инструментом, поддев её за край.

Если попытаться снять вентилятор, не вынув батарею, чёрный кабель может застрять под верхней частью батареи. В таком случае рекомендуется ослабить винты, удерживающие батарею, чтобы снять кабель с меньшим сопротивлением.

Аккуратно возьмите вентилятор за углы и отсоедините небольшой соединительный провод, потянув параллельно плоскости устройства.

Снимите вентилятор с ноутбука.

Отключите провод, соединяющий динамики с материнской платой.

Снимите динамики с каждой стороны ноутбука.

Удалите четыре винта длиной 3 мм, удерживающие слот для расширения жёсткого диска, используя крестовую отвертку Phillips #0.

С помощью инструмента для открывания аккуратно снимите металлическую крышку слота ОЗУ.

Большими пальцами аккуратно разведите наружу две металлические защёлки, фиксирующие планку ОЗУ.

Планка ОЗУ отщелкнется под углом.

Удалите планку ОЗУ из ноутбука.

Удалите три винта длиной 3 мм, фиксирующие чёрный радиатор в верхней части ноутбука, используя крестовую отвертку Phillips #0.

Поднимите радиатор вертикально и снимите его с ноутбука.

С помощью инструмента для открывания аккуратно поднимите фиксирующие язычки, удерживающие серебристый видеокабель.

Вытяните ленточный кабель из каждого разъёма.

Поднимите чёрную поролоновую ленту, покрывающую винт и разъёмы, удерживающие Wi‑Fi карту.

С помощью инструмента для открывания подденьте и осторожно отсоедините чёрный и белый коаксиальные кабели от Wi‑Fi карты, потянув вверх.

При подключении кабелей сопоставляйте цвета со стрелками на Wi‑Fi карте.

Удалите один винт длиной 3 мм, удерживающий Wi‑Fi карту, используя крестовую отвертку Phillips #0.

Осторожно выньте Wi‑Fi карту из компьютера.

Используя монтажный инструмент, отогните фиксирующий язычок, удерживающий разъем тонкого черного шлейфа внизу материнской платы.

Осторожно извлеките шлейф из разъема.

Шлейф сложен и приклеен к самому себе. Будьте внимательны и тяните только за верхнюю складку шлейфа.

Снимите три серебристых винта длиной 6 мм с петель экрана в верхних углах устройства с помощью отвертки Phillips #0.

Используйте монтажный инструмент, чтобы отогнуть петли.

Возможно, потребуется приложить некоторое усилие.

Снимите три винта длиной 3 мм, удерживающие материнскую плату, используя отвертку Phillips #0.

Осторожно отключите черный и красный провода, подключенные к верхнему правому углу материнской платы.

Эти провода подключены к порту зарядки устройства.

Осторожно приподнимите материнскую плату от основания корпуса и извлеките её из ноутбука.

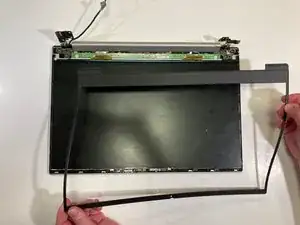

Используя монтажный инструмент, аккуратно подденьте и снимите пластиковую рамку, окружающую экран.

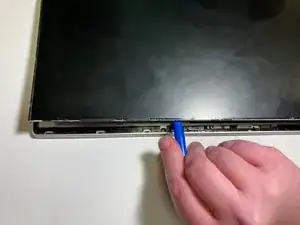

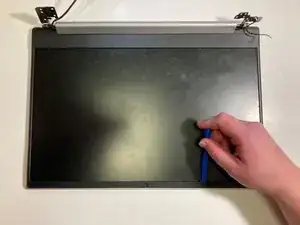

Используя пластиковый монтажный инструмент, очень аккуратно начните снимать корпус.

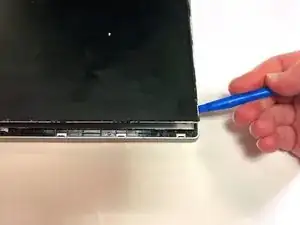

Будьте КРАЙНЕ осторожны при снятии экрана. Убедитесь, что ваш инструмент полностью зажат под экраном и основанием, удерживающим его; легко случайно ввести инструмент в сам ЖК‑модуль и треснуть экран.

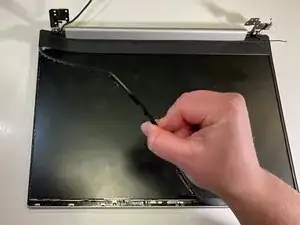

Экран прикреплен к корпусу несколькими полосками очень прочного поролонового клея. По возможности сначала отделите клей от экрана с помощью монтажного инструмента, прежде чем пытаться снять экран.

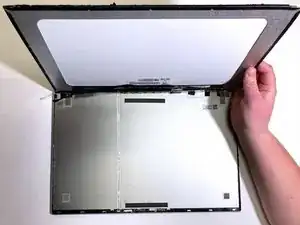

Очень осторожно приподнимите дисплей.

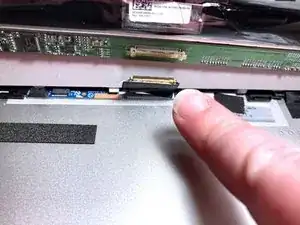

Под электрической лентой, защищающей плату, находится маленький черно‑золотой кабель.

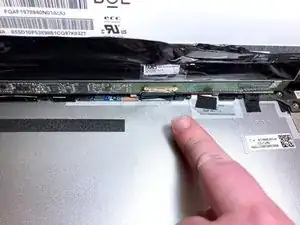

Осторожно отключите этот кабель, затем извлеките экран из корпуса.
