Замена вентилятораDell Vostro 5510

Ноутбуки

После снятия задней крышки и получения доступа к внутренним компонентам Dell Vostro 15 5510 одним из компонентов, который вы сможете заменить, является вентилятор. Для завершения данного руководства вам понадобятся отвертка Phillips #0 и пластиковый инструмент для вскрытия. Сложных шагов не потребуется, но будьте осторожны при отключении кабеля вентилятора.

Шаг 1

Отключите ноутбук перед началом разборки.

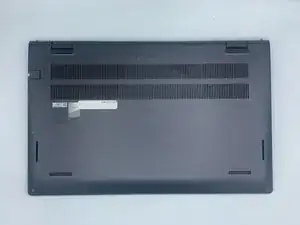

Разместите ноутбук так, чтобы задняя крышка была обращена вверх.

Шаг 2

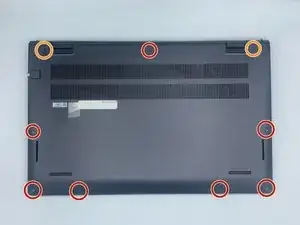

Удалите оставшиеся винты (M2x4mm) с помощью отвертки.

Ослабьте два захваченных угловых винта (M2x7.5mm) с помощью отвертки.

Шаг 3

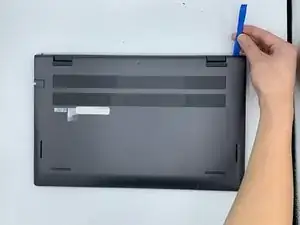

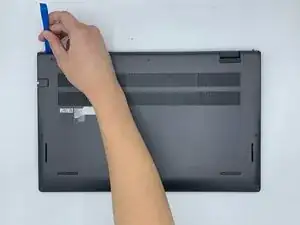

Подденьте верхний левый угол крышки с помощью инструмента для вскрытия.

Подденьте верхний правый угол крышки с помощью инструмента для вскрытия.

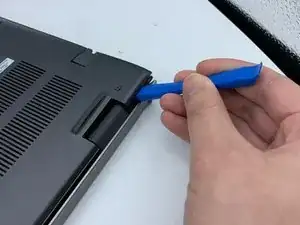

Подденьте остальную часть крышки с помощью инструмента для вскрытия, двигаясь по часовой стрелке, пока она не будет полностью ослаблена.

Шаг 4

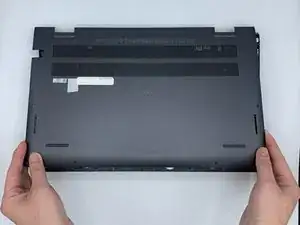

Поднимите крышку, чтобы снять её с остальной части ноутбука.

Шаг 5

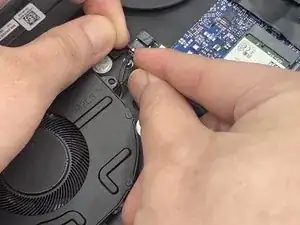

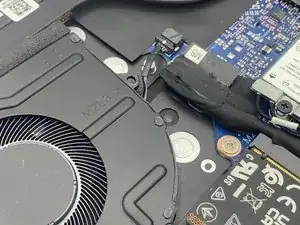

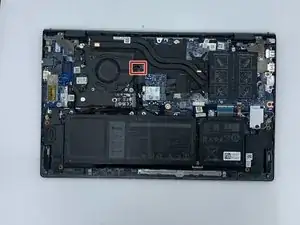

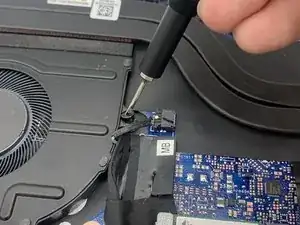

Отключите кабель вентилятора от системной платы.

Шаг 6

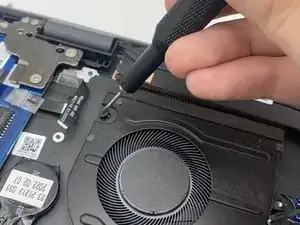

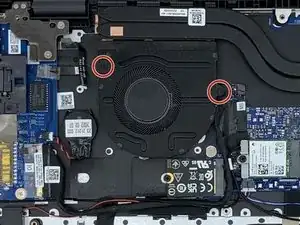

Удалите два винта (M2x3mm) от вентилятора с помощью отвертки.

Шаг 7

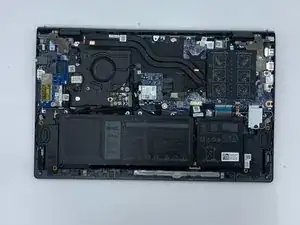

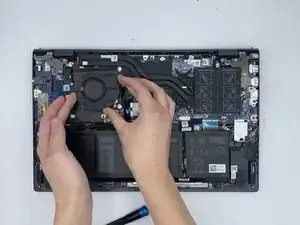

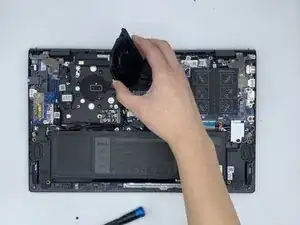

Поднимите вентилятор, чтобы снять его.

Перевод руководства с ifixit.com
