Замена сборки дисплея Dell Vostro 5510
Этот гид покажет, как заменить сборку дисплея ноутбука Dell Vostro 5510. Цель дисплея заключается в том, чтобы отображать информацию, предоставляемую на ноутбуке. Признаки неработающего дисплея проявляются, если он отображает Нет сигнала или не показывает ничего, кроме черного экрана. Если ноутбук включен, но экран отображает Нет сигнала, смотрите эту ссылку для устранения проблемы: Монитор без сигнала. Кроме того, если ноутбук не отображает ничего кроме черного экрана даже после его включения, перезагрузки видеодрайверов и сброса ОЗУ, то компоненты экрана ноутбука необходимо разобрать и заменить, следуя шагам ниже.
Шаг 1
Выключите ноутбук перед началом разборки.
Разместите ноутбук так, чтобы нижняя крышка была направлена вверх.
Шаг 2
Удалите оставшиеся винты (M2x4 мм) с помощью отвертки.
Ослабьте два фиксированных винта (M2x7,5 мм) в углах с помощью отвертки.
Шаг 3
Подденьте верхний левый угол крышки с помощью инструмента для открытия.
Подденьте верхний правый угол крышки с помощью инструмента для открытия.
Подденьте остальную часть крышки с помощью инструмента для открытия, двигаясь по часовой стрелке, пока она полностью не ослабится.
Шаг 4
Поднимите крышку, чтобы снять ее с остальной части ноутбука.
Шаг 5

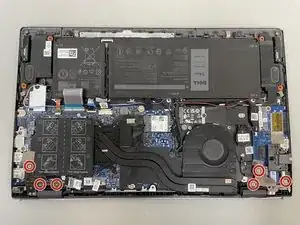

Удалите шесть винтов кронштейна длиной 4 мм с помощью отвертки Phillips #0.
Шаг 6

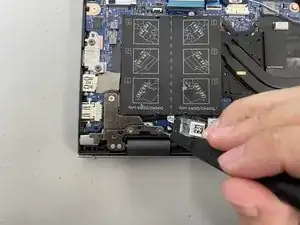

Поднимите панель петли с левой стороны ноутбука.

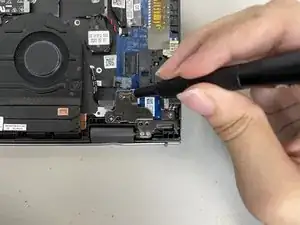

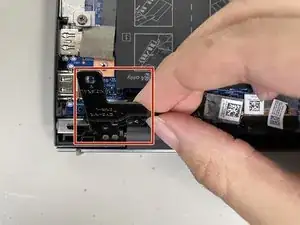

Поднимите панель петли с правой стороны ноутбука.
Шаг 7

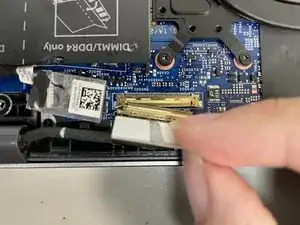

Отключите кабель дисплея руками.
Шаг 8
Поднимите ноутбук руками, чтобы отсоединить его от сборки дисплея.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
