Замена материнской платы Dell Vostro 5510
В этом руководстве показано, как заменить материнскую плату Dell Vostro 5510. Материнская плата — это часть компьютера, которая соединяет все его внутренние компоненты и передаёт как данные, так и питание. Типичный симптом неисправной материнской платы — полностью неработающая система; однако часто проблему с блоком питания путают с проблемой материнской платы. Если система остаётся неработоспособной после замены блока питания, скорее всего проблема в материнской плате. Дополнительную информацию по диагностике материнской платы смотрите по этой ссылке: Диагностика материнской платы компьютера.
Шаг 1
Перед началом разборки выключите ноутбук.
Разместите ноутбук так, чтобы нижняя крышка была обращена вверх.
Шаг 2
Удалите оставшиеся винты (M2x4 мм) с помощью отвёртки.
Ослабьте два фиксированных угловых винта (M2x7.5 мм) с помощью отвёртки.
Шаг 3
Подденьте верхний левый угол крышки монтажным инструментом.
Подденьте верхний правый угол крышки монтажным инструментом.
Подденьте оставшуюся часть крышки монтажным инструментом, продвигаясь по часовой стрелке, пока она полностью не ослабнет.
Шаг 4
Поднимите крышку, чтобы снять её с остальной части ноутбука.
Шаг 5

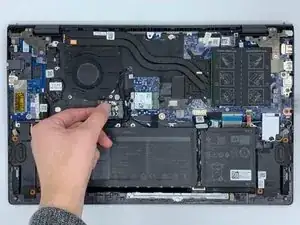

Отключите кабель вентилятора от системной платы.
Шаг 6
Снимите два винта (M2x3 мм) с вентилятора с помощью отвёртки.
Шаг 7
Поднимите вентилятор и снимите его.
Шаг 8

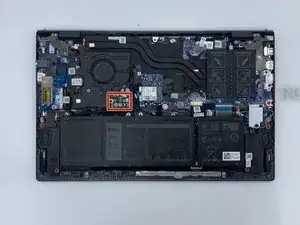

Найдите модуль беспроводной сети.
Шаг 9

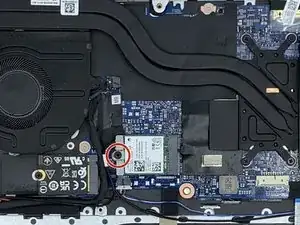

Удалите винт (M2x3 мм) с модуля беспроводной сети с помощью отвёртки.
Поднимите модуль, не извлекая его полностью.
Шаг 10

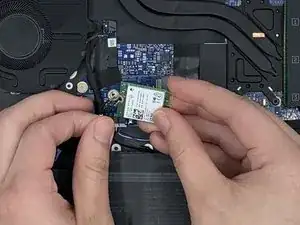

Отключите антенные кабели от модуля беспроводной сети.
Шаг 11
Найдите SSD‑накопитель.
Шаг 12
Удалите винт (M2x3 мм) с помощью отвёртки.
Шаг 13
Возьмитесь за приподнятую сторону платы.
Извлеките плату из разъёма.
Шаг 14

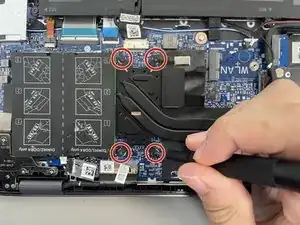

Ослабьте четыре винта 2.9 мм с трубки охлаждения с помощью крестовой отвёртки Phillips #0.
Снимите трубку охлаждения пальцами.
Шаг 15

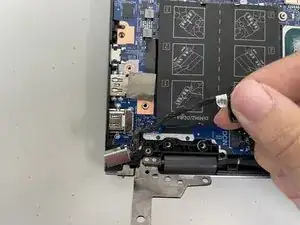

Удалите три винта 4.9 мм с левого шарнира с помощью крестовой отвёртки Phillips #0.
Поднимите шарнир с материнской платы.
Шаг 16

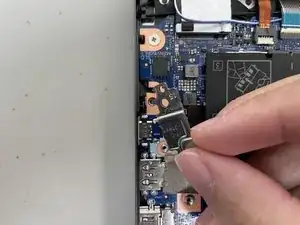

Удалите два винта 4.7 мм с металлической пластины слева от материнской платы с помощью крестовой отвёртки Phillips #0.

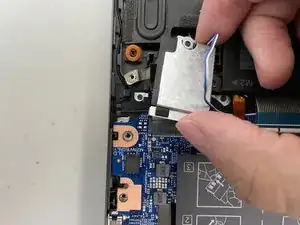

Снимите металлическую пластину пальцами.
Шаг 17

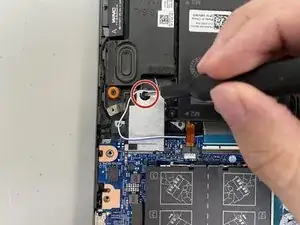

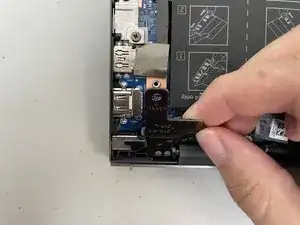

Удалите винт 3.7 мм с плоской пластины в верхней части материнской платы с помощью крестовой отвёртки Phillips #0.
Снимите плоскую пластину пальцами.
Шаг 18

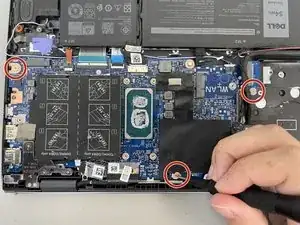

Удалите три винта 2.2 мм с материнской платы с помощью крестовой отвёртки Phillips #0.
Шаг 19

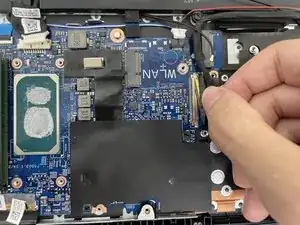

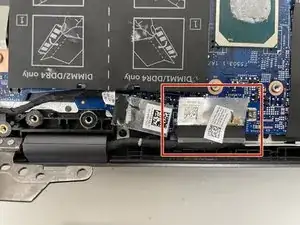

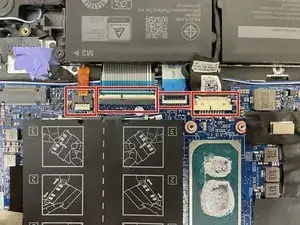

Отсоедините четыре разъёма в верхней части материнской платы пальцами.
Шаг 20

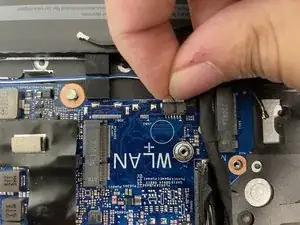

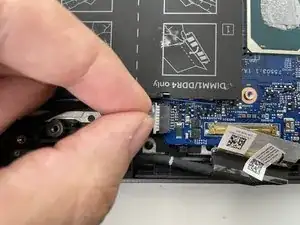

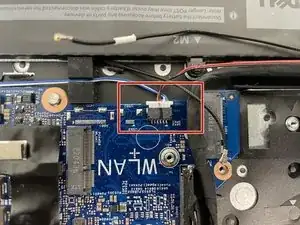

Отключите белую вилку в верхней части материнской платы пальцами.
Шаг 21

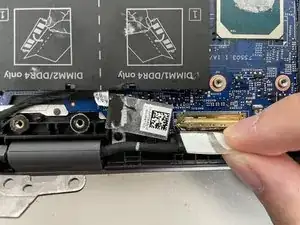

Отключите толстый шлейф от нижней части материнской платы.
Шаг 22
Отключите белую вилку от нижней части материнской платы.
Снимите всю деталь, к которой прикреплена вилка, при помощи пальцев.
Шаг 23

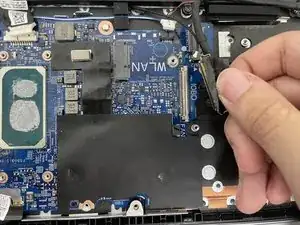

Отключите толстый кабель справа от материнской платы, используя пальцы.
Шаг 24

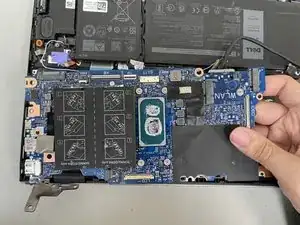

Осторожно приподнимите материнскую плату, удерживая её руками.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
