Замена материнской платы Toshiba Tecra Z50-A
- Материнская плата ноутбука — жизненно важная часть компьютера; если Вы замечаете снижение производительности или нарушение функциональности устройства, возможно, пришло время заменить эту деталь.
- Если Вы уверены, что материнская плата Вашего Toshiba Tecra Z50-A повреждена или вызывает проблемы, её необходимо заменить. Следуйте этому руководству, чтобы узнать, как заменить материнскую плату ноутбука.
- Перед разборкой ноутбука убедитесь, что он выключен и к устройству ничего не подключено.
- Снимите все кольца, браслеты и другие металлические предметы с рук.
Шаг 1
Выключите ноутбук.
Переверните ноутбук так, чтобы снизу была обращена вверх, а петли находились ближе всего к Вам.
Снимите пятнадцать винтов длиной 5 мм с задней панели, используя крестообразную отвертку Phillips #0.
Шаг 2
Поднимите заднюю панель руками и снимите её с корпуса ноутбука.
Шаг 3
Поднимите пластиковую накладку над разъёмом батареи.
Шаг 4
Потяните проводной кабель вверх, в сторону верхней части ноутбука, чтобы отсоединить его от разъёма на материнской плате.
Шаг 5
Снимите один винт длиной 2 мм в углу ноутбука, используя крестообразную отвертку Phillips #0.
Шаг 6
Снимите три винта длиной 3 мм с батареи, используя крестообразную отвертку Phillips #0.
Шаг 7
Поднимите батарею руками и извлеките её из ноутбука.
Шаг 8

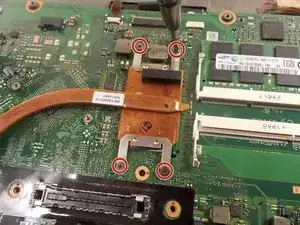

Снимите четыре винта длиной 3 мм с радиатора, используя крестообразную отвертку Phillips #0.
Шаг 9
Снимите два винта длиной 4 мм с вентилятора, используя крестообразную отвертку Phillips #0.
Шаг 10

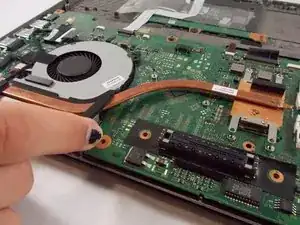

Снимите радиатор с ноутбука.
Шаг 11
Потяните вниз, в сторону нижней части ноутбука, чтобы отсоединить кабель вентилятора от его разъёма на материнской плате.
Шаг 12

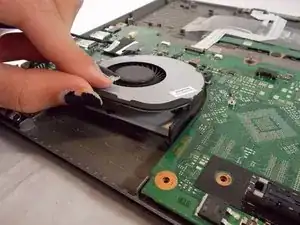

Поднимите вентилятор и снимите его с ноутбука.
При установке вентилятора и радиатора заново обязательно нанесите термопасту.
Шаг 13

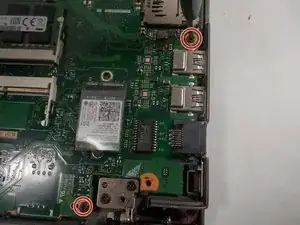

Снимите два винта длиной 5 мм, используя крестообразную отвертку Phillips #0.
Шаг 14
Снимите три винта длиной 5 мм, используя крестообразную отвертку Phillips #0.
Шаг 15

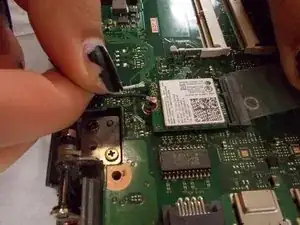

Поднимите пластиковую накладку над модулем Wi‑Fi.
Отсоедините чёрный и белый коаксиальные кабели от модуля Wi‑Fi.
Шаг 16

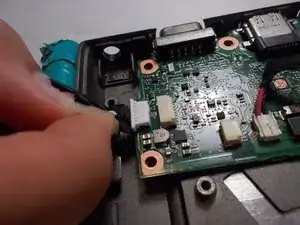

Отсоедините связанный красно‑чёрный кабель от его разъёма на материнской плате.
Шаг 17

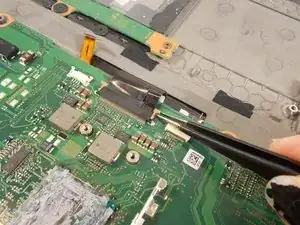

Поднимите чёрный фиксирующий язычок пинцетом.
Шаг 18

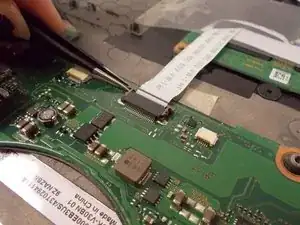

Сдвиньте защёлку справа в сторону верхней части ноутбука.
Шаг 19
Сдвиньте защёлку слева в сторону верхней части ноутбука.
Шаг 20
Сдвиньте защёлку справа в сторону верхней части ноутбука.
Шаг 21
Сдвиньте защёлку слева в сторону верхней части ноутбука.
Шаг 22

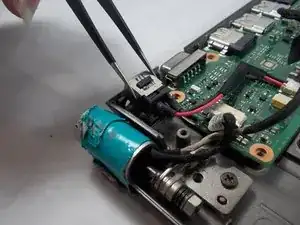

Поднимите разъём питания пинцетом.
Шаг 23
Поднимите пластиковую защёлку.
Шаг 24
Потяните разъём в сторону нижней части ноутбука.
Шаг 25

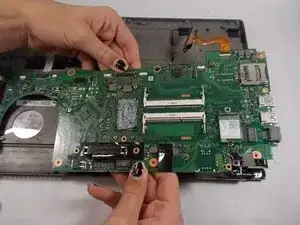

Возьмитесь за середину материнской платы руками и поднимите её, чтобы извлечь из ноутбука.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
