Замена тачпада Toshiba Satellite PSC0YC-007026

Ноутбуки

В этом руководстве приведены подробные инструкции по замене шлейфа клавиатуры в ноутбуке Toshiba Satellite C650D (также известного под моделью PSC0YC-007026). Шлейф является критическим соединением между клавиатурой и материнской платой ноутбука, передающим все сигналы нажатий клавиш в систему.

Когда этот шлейф повреждается или отсоединяется, вы можете столкнуться с несколькими симптомами, включая неработающие клавиши, случайные «призрачные» нажатия клавиш на экране, прерывистую работу клавиатуры или полную её неисправность. Перед выполнением этого ремонта рекомендуется обратиться к разделу устранения неполадок, чтобы подтвердить, что именно шлейф является источником проблем с клавиатурой.

Безопасность имеет первостепенное значение при выполнении этого ремонта. Всегда убедитесь, что ноутбук полностью выключен, а батарея отключена перед началом любых работ. Используйте антистатический браслет, чтобы снизить риск ЭСР (электростатического разряда) и предотвратить потенциальное повреждение чувствительных электронных компонентов. При работе со шлейфом и его разъёмом предпочтительны пластиковые инструменты вместо металлических, чтобы избежать коротких замыканий или повреждения компонентов.

Следует принять особые меры предосторожности, если на ноутбуке видны признаки вздутой батареи — в таких случаях не предпринимайте попыток ремонта и сначала обратитесь к руководству по замене батареи. Если вы не делали этого недавно, также рекомендуется создать резервную копию важных данных перед началом разборки.

Также не забывайте об утилизации электронных отходов. Ознакомьтесь с этой статьёй или посетите сайт EPA для получения информации о пожертвовании, переработке и утилизации электронной техники.

Шаг 1

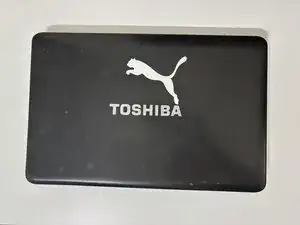

Убедитесь, что ноутбук полностью выключен, чтобы избежать электрических повреждений.

Отключите от устройства все кабели и периферийные устройства.

Шаг 2

Сдвиньте фиксаторы батареи в положение «открыто» и выньте батарею с задней стороны ноутбука.

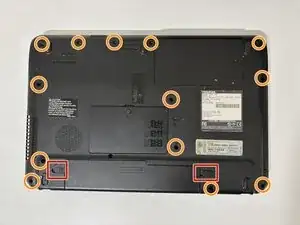

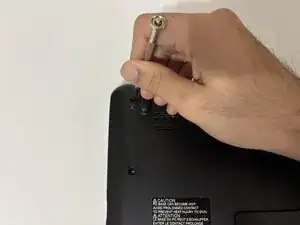

Используйте отвертку Phillips #1, чтобы открутить тринадцать винтов 6 мм на нижней стороне ноутбука.

Шаг 3

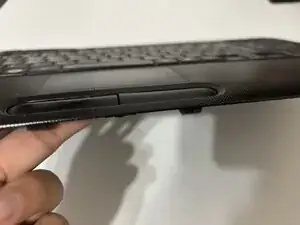

Переверните ноутбук и откройте его, чтобы получить доступ к клавиатуре.

Используйте лопатку, чтобы освободить защёлки по периметру сборки клавиатуры, которые крепят её к нижней части корпуса. Поднимайте сборку медленно, чтобы обнажить ZIF-разъём, соединяющий её с материнской платой.

Не дергайте и не тяните сборку клавиатуры, так как она прикреплена к материнской плате.

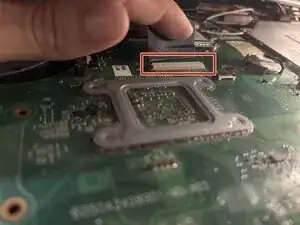

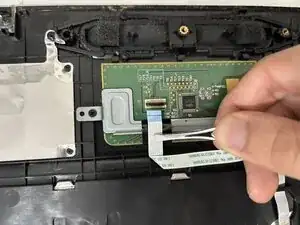

Используйте лопатку или чистый ноготь, чтобы поднять запорную планку ZIF-разъёма.

Выдвиньте шлейф из гнезда.

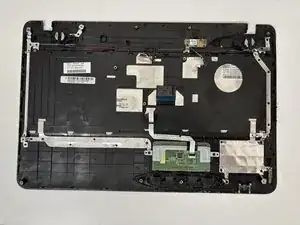

Переверните сборку клавиатуры так, чтобы нижняя сторона была сверху.
