Замена вентилятора охлаждения Gateway KAV60 LT2016U

Разблокируйте защёлку, расположенную в левом верхнем углу нетбука.

Красная защёлка указывает, что батарея была правильно разблокирована.

Извлеките аккумулятор.

При работе с электроникой всегда разумно отключать источник питания перед разборкой устройства.

Убедитесь, что оперативная память, жёсткий диск и Wi‑Fi карта удалены из компьютера перед снятием крышки, чтобы они не повредились в процессе.

Снимите шесть (6) винтов 5 мм, два (2) винта 17,5 мм и три (3) винта 2,5 мм с задней стороны, используя крестовую отвёртку Phillips #0, как показано здесь.

Подденьте клавиатуру лопаткой или пластиковым инструментом для вскрытия в точном месте, показанном на фотографии.

Не используйте отвёртку в качестве поддевного инструмента, как показано на этом примере.

Осторожно отсоедините шлейф клавиатуры от материнской платы и снимите клавиатуру.

Удалите пять (5) винтов 5 мм, показанных здесь, используя крестовую отвёртку Phillips #0.

Отделите верхнюю крышку от задней крышки. Это можно сделать без инструмента, но вы также можете использовать пластиковый инструмент для вскрытия для дополнительного рычага.

Старайтесь равномерно прикладывать давление по всему периметру крышки, чтобы она не деформировалась окончательно.

Осторожно отсоедините два шлейфа, чтобы завершить отделение верхней крышки.

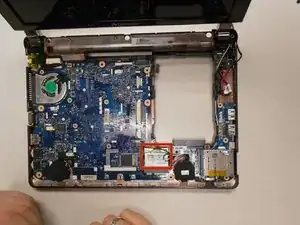

Здесь показана Wi‑Fi карта.

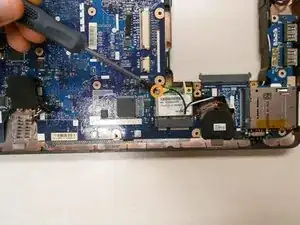

Удалите один (1) винт 5 мм, фиксирующий карту к материнской плате, используя крестовую отвёртку Phillips #0.

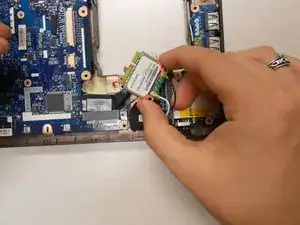

Отключите провода на Wi‑Fi карте. Это можно легко сделать, нажав на соединения, пока они не отщёлкнутся с карты.

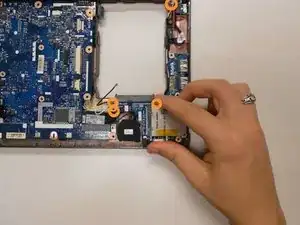

Используя крестовую отвёртку Phillips #00, снимите четыре (4) винта 5 мм, удерживающие материнскую плату на месте.

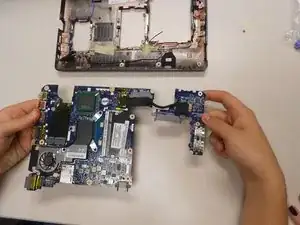

Извлеките материнскую плату, аккуратно поднимая её из нижней крышки.

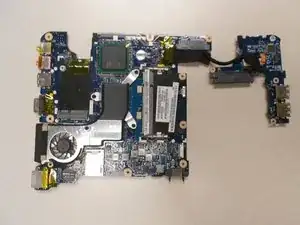

Это изображение — вид материнской платы со стороны задней панели.

Начните с материнской платы компьютера, как показано здесь.

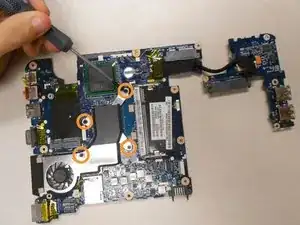

Используя крестовую отвёртку Phillips #00, удалите все четыре (4) винта, отмеченные здесь.

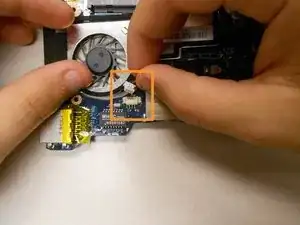

Осторожно отсоедините кабель вентилятора от материнской платы, потянув за разъём, пока он не выскользнет.

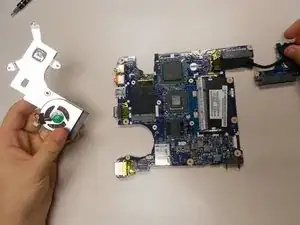

Вентилятор должен быть полностью отключён от материнской платы и готов к замене.
